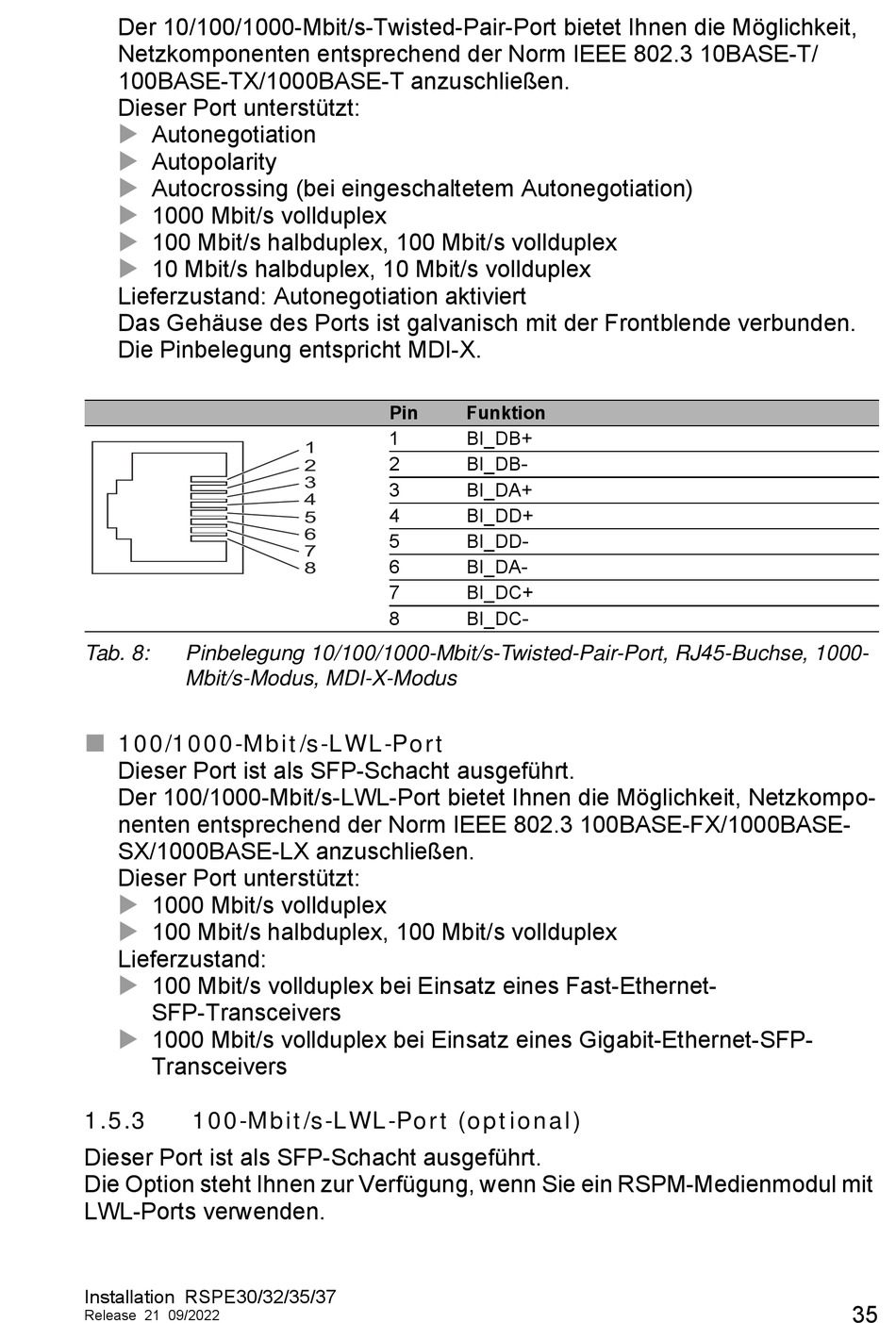

Der 10/100/1000-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit,
Netzkomponenten entsprechend der Norm IEEE 802.3 10BASE-T/
100BASE-TX/1000BASE-T anzuschließen.
Dieser Port unterstützt:
Autonegotiation
Autopolarity
Autocrossing (bei eingeschaltetem Autonegotiation)
1000 Mbit/s vollduplex
100 Mbit/s halbduplex, 100 Mbit/s vollduplex
10 Mbit/s halbduplex, 10 Mbit/s vollduplex
Lieferzustand: Autonegotiation aktiviert
Das Gehäuse des Ports ist galvanisch mit der Frontblende verbunden.
Die Pinbelegung entspricht MDI-X.
Tab. 8:
Pinbelegung 10/100/1000-Mbit/s-Twisted-Pair-Port, RJ45-Buchse, 1000-
Mbit/s-Modus, MDI-X-Modus
100/1000-Mbit/s-LWL-Port
Dieser Port ist als SFP-Schacht ausgeführt.
Der 100/1000-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkompo-
nenten entsprechend der Norm IEEE 802.3 100BASE-FX/1000BASE-
SX/1000BASE-LX anzuschließen.
Dieser Port unterstützt:
1000 Mbit/s vollduplex
100 Mbit/s halbduplex, 100 Mbit/s vollduplex
Lieferzustand:
100 Mbit/s vollduplex bei Einsatz eines Fast-Ethernet-
SFP-Transceivers
1000 Mbit/s vollduplex bei Einsatz eines Gigabit-Ethernet-SFP-
Transceivers
1.5.3
100-Mbit/s-LWL-Port (optional)
Dieser Port ist als SFP-Schacht ausgeführt.
Die Option steht Ihnen zur Verfügung, wenn Sie ein RSPM-Medienmodul mit
LWL-Ports verwenden.
Installation RSPE30/32/35/37
Release 21 09/2022
Pin
Funktion
1
BI_DB+
1
2
BI_DB-
2
3
3
BI_DA+
4
4
BI_DD+
5
6
5
BI_DD-
7
6
BI_DA-
8
7
BI_DC+
8
BI_DC-
