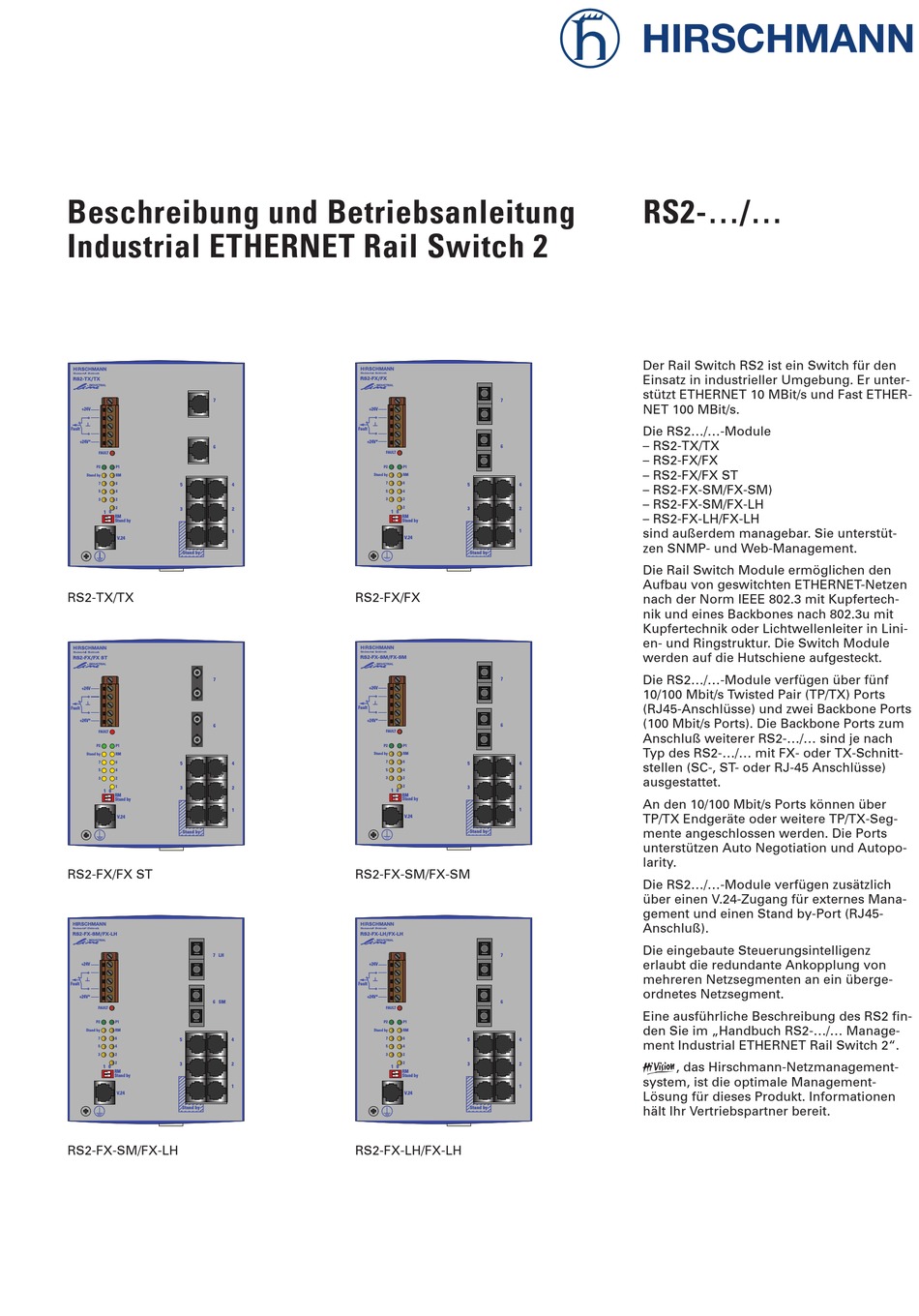

Beschreibung und Betriebsanleitung
Industrial ETHERNET Rail Switch 2
RS2-TX/TX
i
7
+24V
Fault
+24V*
6
FAULT
P2
P1
Stand by
RM
7
6
5
4
5
4
3
2
2
3
2
1 0
RM
Stand by
1
V.24
Stand by
RS2-TX/TX
RS2-FX/FX ST
i
7
+24V
Fault
+24V*
6
FAULT
P2
P1
Stand by
RM
7
6
5
4
5
4
3
2
1
3
2
1 0
RM
Stand by
1
V.24
Stand by
RS2-FX/FX ST
RS2-FX-SM/FX-LH
i
7 LH
+24V
Fault
+24V*
6 SM
FAULT
P2
P1
Stand by
RM
7
6
5
4
5
4
3
2
2
3
2
1 0
RM
Stand by
1
V.24
Stand by
RS2-FX-SM/FX-LH
RS2-FX/FX
i
7
+24V
Fault
+24V*
6
FAULT
P2
P1
Stand by
RM
7
6
5
4
5
4
3
2
2
3
2
1 0
RM
Stand by
1
V.24
Stand by
RS2-FX/FX
RS2-FX-SM/FX-SM
i
7
+24V
Fault
+24V*
6
FAULT
P2
P1
Stand by
RM
7
6
5
4
5
4
3
2
2
3
2
1 0
RM
Stand by
1
V.24
Stand by
RS2-FX-SM/FX-SM
RS2-FX-LH/FX-LH
i
7
+24V
Fault
+24V*
6
FAULT
P2
P1
Stand by
RM
7
6
5
4
5
4
3
2
2
3
2
1 0
RM
Stand by
1
V.24
Stand by
RS2-FX-LH/FX-LH
RS2-.../...
Der Rail Switch RS2 ist ein Switch für den
Einsatz in industrieller Umgebung. Er unter-
stützt ETHERNET 10 MBit/s und Fast ETHER-
NET 100 MBit/s.
Die RS2.../...-Module
– RS2-TX/TX
– RS2-FX/FX
– RS2-FX/FX ST
– RS2-FX-SM/FX-SM)
– RS2-FX-SM/FX-LH
– RS2-FX-LH/FX-LH
sind außerdem managebar. Sie unterstüt-
zen SNMP- und Web-Management.
Die Rail Switch Module ermöglichen den
Aufbau von geswitchten ETHERNET-Netzen
nach der Norm IEEE 802.3 mit Kupfertech-
nik und eines Backbones nach 802.3u mit
Kupfertechnik oder Lichtwellenleiter in Lini-
en- und Ringstruktur. Die Switch Module
werden auf die Hutschiene aufgesteckt.
Die RS2.../...-Module verfügen über fünf
10/100 Mbit/s Twisted Pair (TP/TX) Ports
(RJ45-Anschlüsse) und zwei Backbone Ports
(100 Mbit/s Ports). Die Backbone Ports zum
Anschluß weiterer RS2-.../... sind je nach
Typ des RS2-.../... mit FX- oder TX-Schnitt-
stellen (SC-, ST- oder RJ-45 Anschlüsse)
ausgestattet.
An den 10/100 Mbit/s Ports können über
TP/TX Endgeräte oder weitere TP/TX-Seg-
mente angeschlossen werden. Die Ports
unterstützen Auto Negotiation und Autopo-
larity.
Die RS2.../...-Module verfügen zusätzlich
über einen V.24-Zugang für externes Mana-
gement und einen Stand by-Port (RJ45-
Anschluß).
Die eingebaute Steuerungsintelligenz
erlaubt die redundante Ankopplung von
mehreren Netzsegmenten an ein überge-
ordnetes Netzsegment.
Eine ausführliche Beschreibung des RS2 fin-
den Sie im „Handbuch RS2-.../... Manage-
ment Industrial ETHERNET Rail Switch 2".
F, das Hirschmann-Netzmanagement-
system, ist die optimale Management-
Lösung für dieses Produkt. Informationen
hält Ihr Vertriebspartner bereit.
