Anwender-Handbuch
Installation
Industrial Ethernet Rail Switch Power
RSP 20/25/30/35
Installation RSP 20/25/30/35
Technische Unterstützung
Release 05 04/2013
https://hirschmann-support.belden.eu.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hirschmann RSP 20

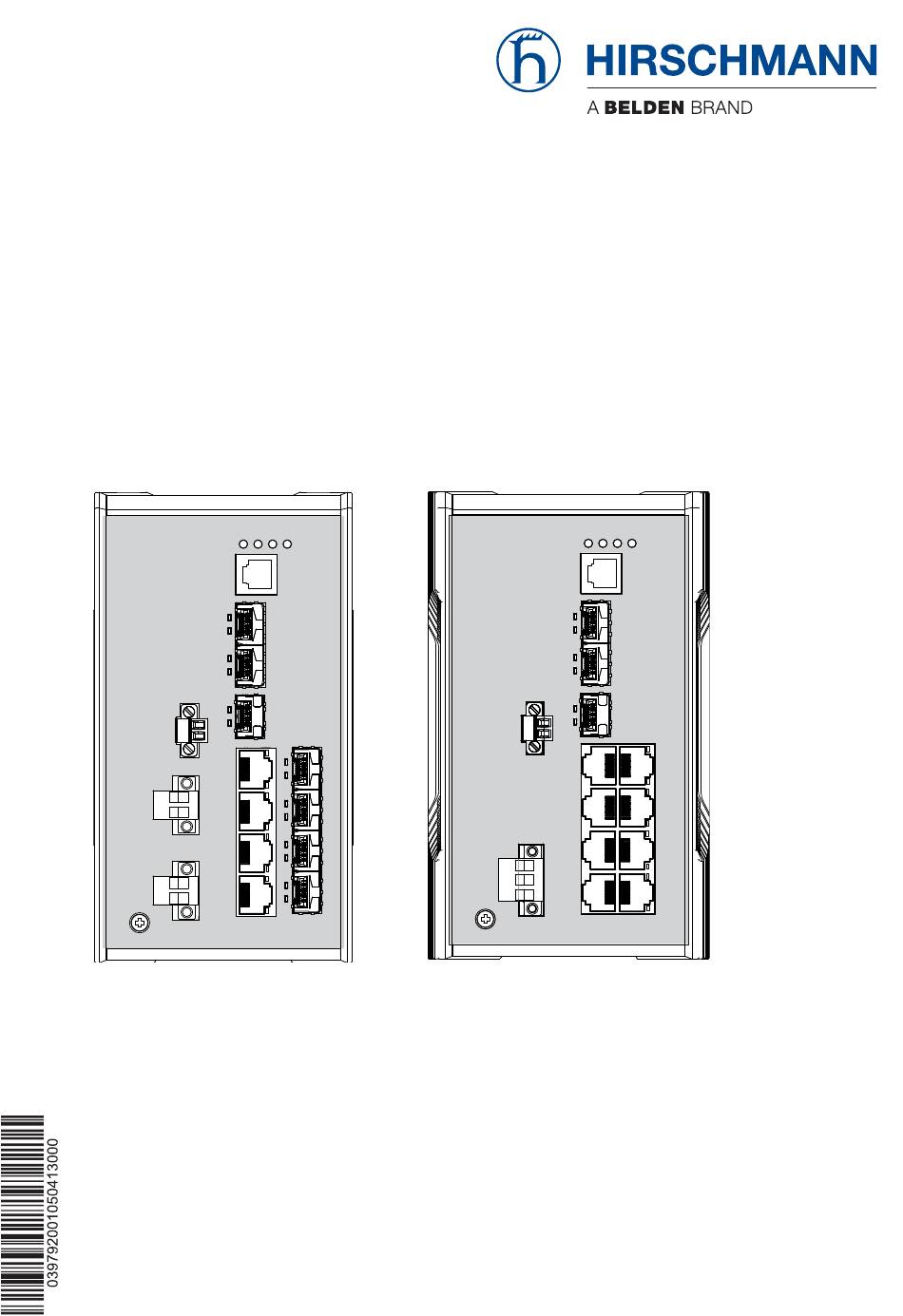

  • Seite 1 Anwender-Handbuch Installation Industrial Ethernet Rail Switch Power RSP 20/25/30/35 Installation RSP 20/25/30/35 Technische Unterstützung Release 05 04/2013 https://hirschmann-support.belden.eu.com...
  • Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
  • Seite 3: Inhaltsverzeichnis

    1.8.1 V.24-Schnittstelle (externes Management) 1.8.2 SD-Karten-Schnittstelle Meldekontakt Installation des Gerätes Auspacken und Prüfen Einsetzen der SD-Karte (optional) Montage des Gerätes, Erdung 2.3.1 Montage auf die Hutschiene 2.3.2 Erdung Montage der SFP-Transceiver (optional) Verdrahten der Klemmblöcke Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 4 Montage der Klemmblöcke, Einschalten der Versorgungsspannung Anschluss der Datenleitungen Beschriftungsfeld ausfüllen Grundeinstellungen vornehmen Wartung, Service Demontage Demontage des Gerätes Demontage der SFP-Transceiver Technische Daten Weitere Unterstützung Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Bestimmungsgemäßer Gebrauch  Verwenden Sie das Gerät ausschließlich für die Einsatzfälle, welche die Hirschmann-Produktinformationen einschließlich dieses Handbuches beschreiben. Betreiben Sie das Gerät ausschließlich innerhalb der tech- nischen Spezifikationen. Versorgungsspannung  Anmerkung: Die Versorgungsspannung ist ausschließlich über Schutz- bauelemente mit dem Gehäuse verbunden.
  • Seite 6 Der Adernquerschnitt der Versorgungsleitung am Eingang beträgt mindestens 1 mm² (Nordamerika: AWG16).  Die verwendeten Anschlussleitungen sind für den vorgesehenen Temperaturbereich zugelassen.  Relevant für Nordamerika: Die Leitungen für die Versorgungsspannung bestehen aus Kupfer- draht (75 °C). Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 7 Klemmblöcke für die Spannungsversorgung sind gesteckt Schirmungsmasse  Die Schirmungsmasse der anschließbaren Twisted-Pair-Leitungen ist elektrisch leitend mit der Frontblende verbunden.  Achten Sie beim Anschließen eines Kabelsegmentes mit kontak- tiertem Schirmungsgeflecht auf mögliche Erdschleifen. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 8 Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal- tungspersonal Zugang hat. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. Das Öffnen des Gehäuses bleibt ausschließlich den vom Hersteller auto- risierten Technikern vorbehalten. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 9: Anforderung An Die Qualifikation Des Personals

    Sicherheitstechnik in Pflege und Gebrauch angemessener Sicher- heitsausrüstungen;  Schulung in erster Hilfe. Allgemeine Sicherheitsvorschriften  Dieses Gerät wird mit Elektrizität betrieben. Beachten Sie genauestens die im vorliegenden Dokument vorgeschriebenen Sicherheitsanforde- rungen an die anzulegenden Spannungen. „Versorgungsspannung” auf Seite Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 10: Nationale Und Internationale Sicherheitsvorschriften

    Typs K9: Angleichung der Rechtsvorschriften der Mitgliedstaaten betref- fend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 11: Fcc-Hinweis

    Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland Tel.: +49 1805 141538 Das Produkt ist einsetzbar im Industriebereich.  Störfestigkeit: EN 61000-6-2  Störaussendung: EN 55022  Sicherheit: EN 60950-1 Nähere Informationen zu Normen und Standards finden Sie hier: „Technische Daten”...
  • Seite 12: Über Dieses Handbuch

    Grafische Benutzeroberfläche mit Netz-Layout  Autotopologie-Erkennung  Ereignislogbuch  Ereignisbehandlung  Client/Server-Struktur  Browser-Interface  ActiveX-Control für SCADA-Integration  SNMP/OPC-Gateway. Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen:  Aufzählung Arbeitsschritt  Zwischenüberschrift  Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 13: Beschreibung Des Gerätes

     Spannungsbereich  Zulassungen Die RSP 20/25/30/35-Geräte sind konzipiert für die speziellen Anforde- rungen der industriellen Automatisierung. Sie erfüllen die relevanten Indus- trie-Standards, bieten eine sehr hohe Betriebssicherheit auch unter extremen Bedingungen, langjährige Verfügbarkeit und Flexibilität. Die Geräte ermöglichen den Aufbau von geswitchten Industrial-Ethernet- Netzen nach der Norm IEEE 802.3.
  • Seite 14: Gerätename Und Produktcode

    Handbücher zu der Betriebssoftware informieren. Sie finden diese Handbü- cher als PDF-Dateien auf der beigelegten CD/DVD oder zum Download im Internet auf den Hirschmann-Produktseiten (www.hirschmann.com). Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kommunikation über alle Ebenen des Unternehmens hinweg zu führen. Gerätename und Produktcode Der Gerätename entspricht dem Produktcode.
  • Seite 15 Hirschmann Standard Version Hirschmann Fast MRP Hirschmann PRP Tab. 1: Gerätename und Produktcode a. ausschließlich bei Twisted-Pair-Anschlüssen b. ausschließlich bei Twisted-Pair-Anschlüssen c. ausschließlich bei Twisted-Pair-Anschlüssen d. Zulassungen und Eigenerklärungen in Klammern sind in Vorbereitung. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 16 Abb. 1: Beispiel für einen Gerätenamen: RSP20-11003Z6TT-SCCZ9HS Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 17: Kombinationsmöglichkeiten

    HM; HP wert – TT; ZT – S; T; E CC; K9 Z9; Y9; V9; VY – TT; ZT – S; T; E CC; K9 Z9; Y9; V9; VY HM; HP Tab. 2: Kombinationsmöglichkeiten der RSP 20/25/30/35-Gerätevarianten a. ausschließlich bei Twisted-Pair-Anschlüssen...
  • Seite 18: Geräteansichten

    Betriebsspannung 2 Spannungseingänge für redundante Spannungsversorgung abhängig von des Typs:  2-poliger Klemmblock Gerätevariante  Betriebsspannung 1 Spannungseingang  3-poliger Klemmblock des Typs: Anschluss für den Meldekontakt Tab. 3: Vorderansicht (am Beispiel RSP20-11003Z6TT-SCC...) Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 19: Rückansicht

    Weitere Informationen finden Sie unter „Betriebsspannung Typ CC” auf Seite 31 1.5.2 Betriebsspannung Typ CC Zur redundanten Versorgung des Gerätes stehen zwei 2-polige Klemm- blöcke zur Verfügung. Weitere Informationen finden Sie unter „Betriebsspannung Typ CC” auf Seite 31 Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 20: Ethernet-Ports

    Netzsegmenten nach dem Standard IEEE 802.3 100BASE-FX/1000BASE-SX/1000BASE-LX. Diese Ports unterstützen:  1000 Mbit/s vollduplex  100 Mbit/s halbduplex, 100 Mbit/s vollduplex Lieferzustand:  100 Mbit/s vollduplex bei Einsatz eines Fast-Ethernet-SFP-Transceivers  1000 Mbit/s vollduplex bei Einsatz eines Gigabit-Ethernet-SFP-Transcei- vers Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 21: 100-Mbit/S-Lwl-Anschluss

    Gerätevarianten mit einfacher Span- nungsversorgung: Die Versorgungsspannung liegt an. Redundanz- — keine keine Redundanz konfiguriert Manager grün leuchtet Redundanz vorhanden blinkt 1 × pro Das Gerät meldet eine Fehlkonfiguration Periode der RM-Funktion. gelb leuchtet keine Redundanz vorhanden Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 22 1 × pro Die beim Gerätestart verwendeten Boot- Periode Parameter weichen von den gespei- cherten Boot-Parametern ab. Starten Sie das Gerät erneut. blinkt 4 × pro Das Gerät hat eine mehrfache IP- Periode Adresse erkannt. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 23: Portstatus

    An der RJ11-Buchse (V.24-Schnittstelle) steht eine serielle Schnittstelle für den lokalen Anschluss einer externen Managementstation (VT100-Terminal oder PC mit entsprechender Terminalemulation) zur Verfügung. Damit kann eine Verbindung zum Command Line Interface CLI und zum Systemmonitor hergestellt werden. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 24: Sd-Karten-Schnittstelle

    über den Status der Schnittstelle informiert. Die SD-Karten-Schnittstelle bietet Ihnen die Möglichkeit, das Speicher- medium AutoConfiguration Adapter ACA31 anzuschließen. Dieses dient zum Speichern/Laden der Konfigurationsdaten und Diagnoseinformationen und zum Laden der Software. Siehe „Zubehör” auf Seite 46.. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 25: Meldekontakt

    Leitungsunterbrechung. Im Falle eines Ereignisses öffnet das Gerät den Relaiskontakt und unterbricht den Ruhestromkreis. Welche Ereignisse einen Kontakt schalten, hängt von der Einstellung im Management ab. Ferner können Sie den Meldekontakt über das Management manuell schalten und somit externe Geräte steuern. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 26: Installation Des Gerätes

     Deaktivieren Sie den Schreibschutz an der SD-Karte.  Schieben Sie die SD-Karte mit der Kerbung nach unten in den Steckplatz.  Ziehen Sie die Rändelschraube an, um die SD-Karte gegen Herausfallen zu sichern. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 27: Montage Des Gerätes, Erdung

    Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal- tungspersonal Zugang hat. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 28: Montage Auf Die Hutschiene

    Die Geräte-Varianten mit Betriebsspannung des Typs CC verfügen über eine Funktionserde.  Schließen Sie die Erdung an die Erdungsschraube des Gerätes an. Anmerkung: Beachten Sie, dass Sie aus Sicherheitsgründen erst die Erdung anschließen, bevor Sie die weiteren Verbindungen herstellen. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 29: Montage Der Sfp-Transceiver (Optional)

    Schutzkappe über dem Sockel.  Schieben Sie den SFP-Transceiver mit geschlossener Verriegelung in den Sockel, bis er hörbar einrastet. Abb. 5: Fast-Ethernet- / Gigabit-Ethernet-Fiberoptic-SFP-Transceiver Anmerkung: Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein. Siehe „Zubehör” auf Seite 46. Verdrahten der Klemmblöcke WARNUNG ELEKTRISCHER SCHLAG Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre-...
  • Seite 30 Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal- tungspersonal Zugang hat. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 31: Betriebsspannung Typ Cc

    ELEKTRISCHER SCHLAG Beginnen Sie mit dem Anschließen der Versorgungsspannung erst, wenn alle oben genannten Voraussetzungen gegeben sind. Siehe „Versorgungsspannung” auf Seite 5. Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 32 Die geschaltete Spannung ist durch eine Strombegrenzung oder eine Sicherung begrenzt. Beachten Sie die elektrischen Grenzwerte für den Meldekontakt Siehe „Allgemeine technische Daten” auf Seite 39.  Verbinden Sie die Meldekontaktleitungen mit den Anschlüssen des Klemmblocks. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 33: Montage Der Klemmblöcke, Einschalten Der Versorgungsspannung

    Distanzen verlaufen. Installieren Sie die Kabel idealerweise in separaten Kabelkanälen.  Verwenden Sie geschirmte Kabel. Anmerkung: Stellen Sie sicher, dass Sie ausschließlich gleichartige opti- sche Ports miteinander verbinden, z. B. Singlemode-Ports mit Singlemode- Ports. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 34: Beschriftungsfeld Ausfüllen

    Weitere Informationen finden Sie unter „100/1000-Mbit/s-LWL-Anschluss (optional)” auf Seite 20  Montieren Sie die Datenleitungen entsprechend Ihren Anforderungen. Beschriftungsfeld ausfüllen Das Beschriftungsfeld für die IP-Adresse auf der Frontseite des Gerätes hilft Ihnen dabei, Ihre Netzinstallation übersichtlich zu gestalten. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 35: Grundeinstellungen Vornehmen

    Die im CLI und GUI angezeigte Temperatur ist die Geräte- Innentemperatur. Sie ist höher als die Umgebungslufttemperatur. Die in den technischen Daten genannte maximale Geräte-Innentemperatur ist ein Richtwert, der Ihnen ein mögliches Überschreiten der maximalen Umgebungslufttemperatur anzeigt. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 36: Wartung, Service

    Wartung, Service  Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Einsatz von Verschleißteilen verzichtet. Die dem Verschleiß unterlie- genden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktlebenszeit überdauern. Betreiben Sie dieses Gerät innerhalb der Spezifikationen (siehe „Technische...
  • Seite 37: Demontage

    Verbindungen die Erdung zuletzt trennen.  Um das Gerät von der Hutschiene zu demontieren, drücken Sie das Gerät nach unten und ziehen es unten von der Hutschiene weg. Abb. 8: Demontage von der Hutschiene Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 38: Demontage Der Sfp-Transceiver

    Demontage der SFP-Transceiver  Ziehen Sie den SFP-Transceiver an der geöffneten Verriegelung aus dem Sockel heraus. Abb. 9: Deinstallation SFP-Transceiver Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 39: Technische Daten

    Allgemeine technische Daten  Abmessungen RSP 20/25/30/35 Siehe „Maßzeichnungen” auf Seite 41. B × H × T Masse RSP 20/25/30/35-..TT-S..ca. 1,2 kg RSP 20/25/30/35-..TT-T..ca. 1,5 kg RSP 20/25/30/35-..TT-E..RSP 20/25/30/35-..ZT-S..ca. 1,3 kg RSP 20/25/30/35-..ZT-T..ca. 1,6 kg RSP 20/25/30/35-..ZT-E..
  • Seite 40 Klasse 1 nach IEC 60825-1 Schutzart IP 20 a. Hirschmann empfiehlt, SFP-Transceiver mit der Erweiterung „EEC“ zu verwenden. b. Verwenden Sie ausschließlich SFP-Transceiver mit der Erweiterung „EEC“, ansonsten gilt der Standardtemperaturbereich. c. bei Bestückung mit max. 4 SFP-Transceivern; bei höherer Bestückungszahl gelten folgende Höchstwerte für die Umgebungslufttemperatur:...
  • Seite 41: Maßzeichnungen

    Bezeichnung vergleiche „Gerätename und Produktcode” auf Seite 114,7 6,55 4.52 inch 0.26 2.76 98,29 3.87 Abb. 11: Abmessungen der Gerätevarianten mit Betriebstemperatur Typ E und Typ T. Zur Bezeichnung vergleiche „Gerätename und Produktcode” auf Seite Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 42: Emv Und Festigkeit

    Klasse A schlüsse EN 61000-6-4 Telekommunikationsan- erfüllt erfüllt schlüsse a. EN 61131-2, CE, FCC – gilt für alle Geräte b. EN 61850-3, IEEE 1613 – gilt für Geräte mit den Zulassungscodes V9 und VY Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 43 1 kV impulsförmige Magnetfelder EN 61000-4-9 — 300 A/m a. EN 61131-2, CE, FCC – gilt für alle Geräte b. EN 61850-3, IEEE 1613 – gilt für Geräte mit den Zulassungscodes V9 und VY Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 44: Netzausdehnung

    LH 1490 nm 1590 nm 9/125 µm 5-24 dB 23-80 km 0,25 19 ps/(nm×km) LH/LC dB/km Type B LH 1590 nm 1490 nm 9/125 µm 5-24 dB 23-80 km 0,25 19 ps/(nm×km) LH/LC dB/km Tab. 9: LWL-Port (Bidirektionaler Gigabit-Ethernet-SFP-Transceiver) Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 45 3 dB Systemreserve bei Einhaltung der Faserdaten b. mit Ultra-Low Loss Optical Fiber MM = Multimode, SM = Singlemode, LH = Singlemode Longhaul TP-Port Länge eines Twisted-Pair-Segmentes max. 100 m (bei cat5e-Kabel) Tab. 11: TP-Port 10BASE-T / 100BASE-TX / 1000BASE-T Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 46: Leistungsaufnahme/Leistungsabgabe, Bestellnummern

    942 074-001 Netzmanagement-Software Industrial HiVision 943 156-xxx Gigabit-Ethernet-SFP-Transceiver Bestellnummer M-SFP-SX/LC 943 014-001 M-SFP-SX/LC EEC 943 896-001 M-SFP-MX/LC 942 035-001 M-SFP-LX/LC 943 015-001 M-SFP-LX/LC EEC 943 897-001 M-SFP-LX+/LC 942 023-001 M-SFP-LX+/ LC EEC 942 024-001 Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 47: Zugrundeliegende Normen Und Standards

    IEEE 802.1 Q Virtual Bridged Local Area Networks (VLAN Tagging, GVRP) IEEE 802.3 Ethernet Tab. 12: Liste der Normen und Standards Das Gerät erfüllt die genannten Normen und Standards im Allgemeinen in der aktuellen Fassung. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 48 Ein Gerät besitzt ausschließlich dann eine Zertifizierung nach einem bestimmten Standard, wenn das Zertifizierungskennzeichen auf dem Gehäuse steht. Installation RSP 20/25/30/35 Release 05 04/2013...
  • Seite 49: Weitere Unterstützung

    Weitere Unterstützung Technische Fragen  Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Unser Support steht Ihnen zur Verfügung unter https://hirschmann-support.belden.eu.com...

Diese Anleitung auch für:

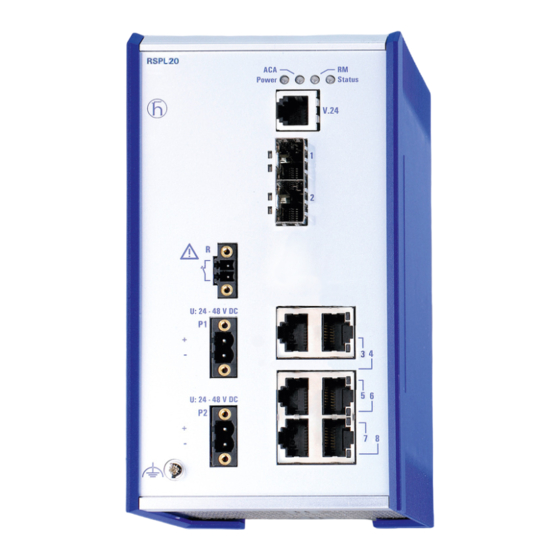

Rsp 25Rsp 35Rsp 30Rspl 30Rspl 20
