2.5

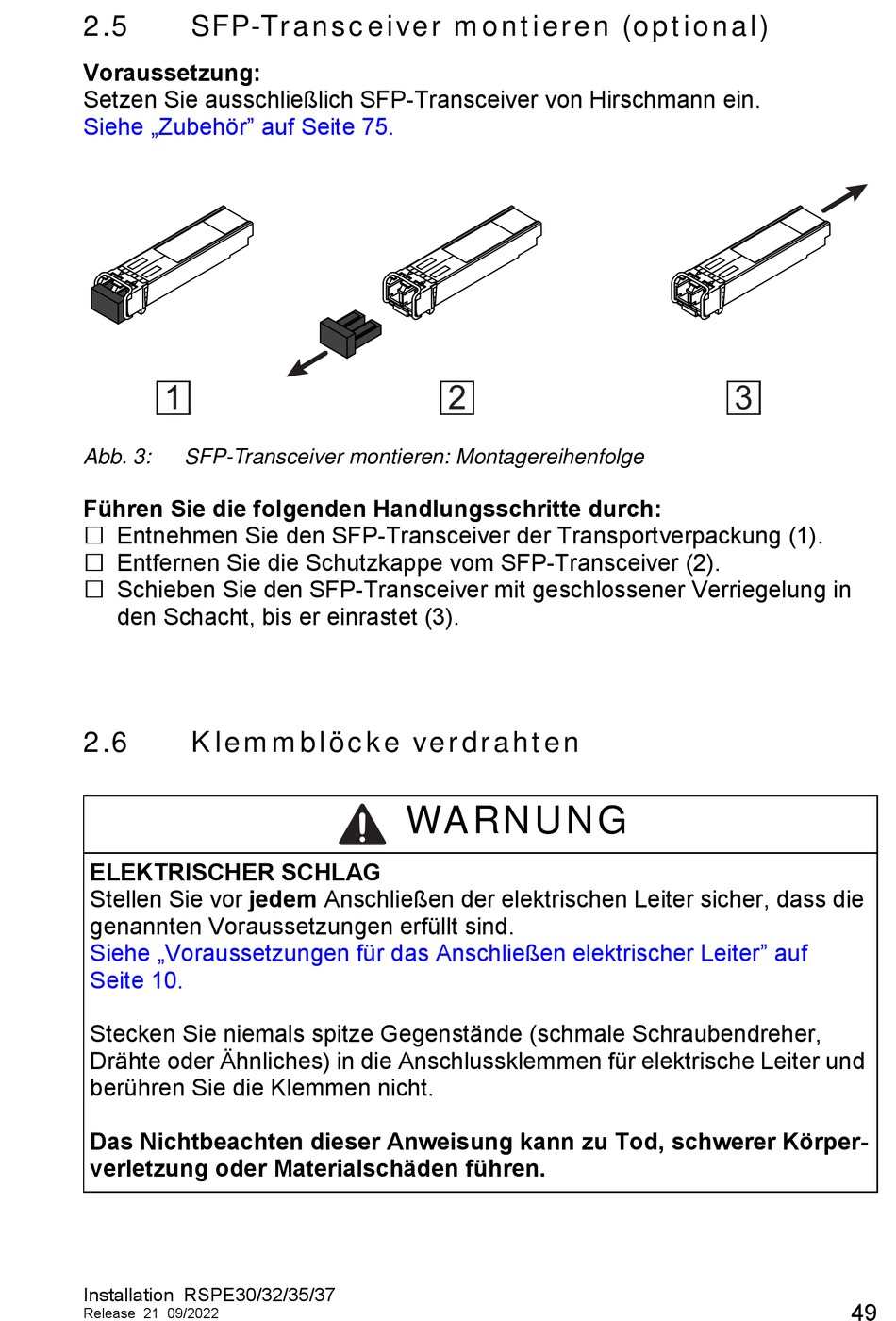

SFP-Transceiver montieren (optional)

Voraussetzung:
Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein.
Siehe „Zubehör" auf Seite 75.
Abb. 3: SFP-Transceiver montieren: Montagereihenfolge
Führen Sie die folgenden Handlungsschritte durch:
 Entnehmen Sie den SFP-Transceiver der Transportverpackung (1).
 Entfernen Sie die Schutzkappe vom SFP-Transceiver (2).
 Schieben Sie den SFP-Transceiver mit geschlossener Verriegelung in
den Schacht, bis er einrastet (3).
2.6 Klemmblöcke verdrahten
ELEKTRISCHER SCHLAG
Stellen Sie vor jedem Anschließen der elektrischen Leiter sicher, dass die
genannten Voraussetzungen erfüllt sind.
Siehe „Voraussetzungen für das Anschließen elektrischer Leiter" auf
Seite 10.
Stecken Sie niemals spitze Gegenstände (schmale Schraubendreher,
Drähte oder Ähnliches) in die Anschlussklemmen für elektrische Leiter und
berühren Sie die Klemmen nicht.
Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körper-
verletzung oder Materialschäden führen.
Installation RSPE30/32/35/37
Release 21 09/2022
WARNUNG
