Versorgungsspannung Merkmalswert K9 - Hirschmann Rspe30 Anwenderhandbuch

Anmerkung: Die Versorgungsspannung ist ausschließlich über Schutz-
bauelemente mit dem Gerätegehäuse verbunden.
2.6.1

Versorgungsspannung Merkmalswert K9

Informationen zum Merkmalswert finden Sie hier:
„Gerätename und Produktcode" auf Seite 26
L
N

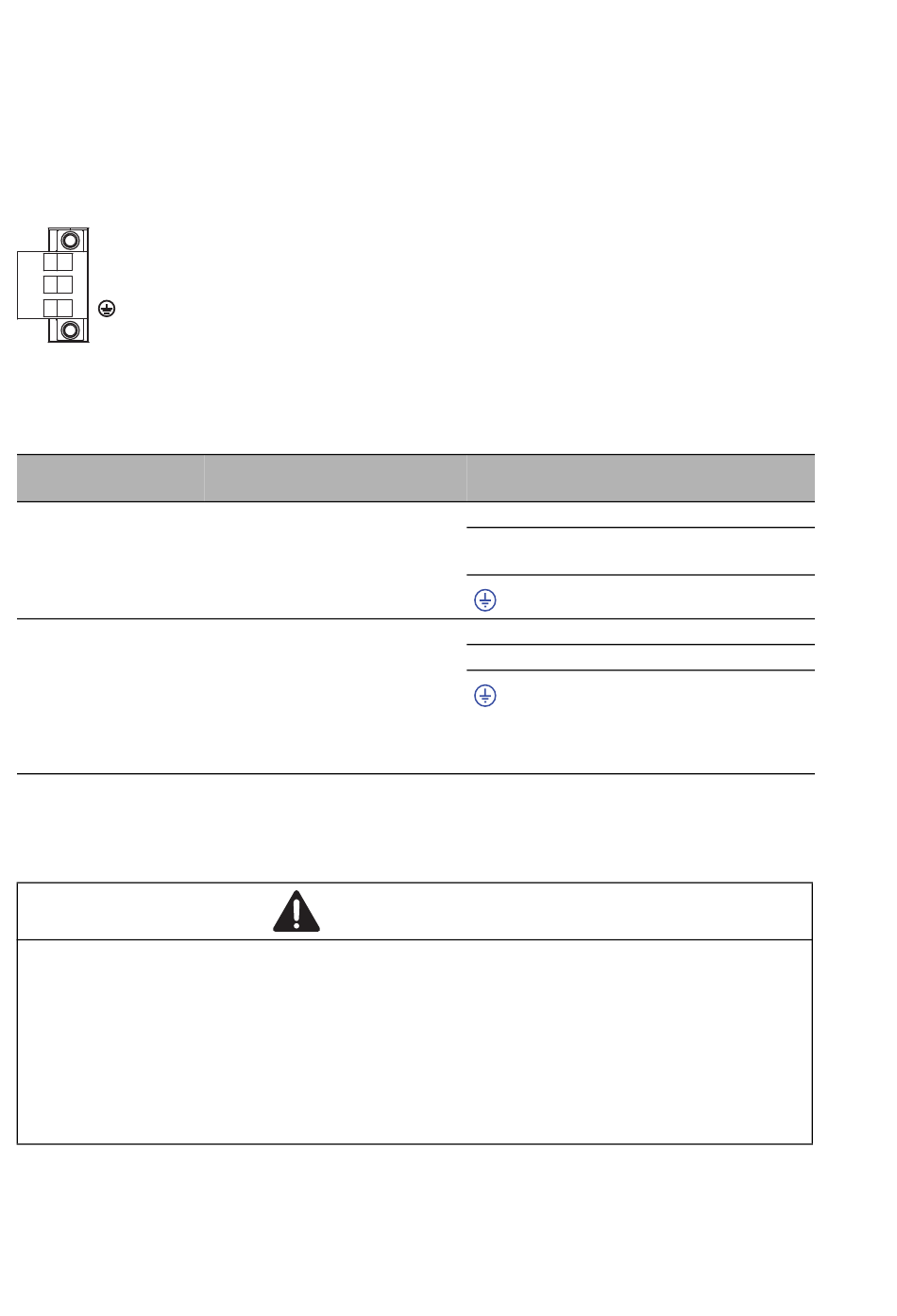

Abb. 4: Versorgungsspannung Merkmalswert K9: 3-poliger Klemmblock mit
Schraubverriegelung
Typ der anschließ-
baren Spannungen
Gleichspannung
Wechselspannung
Tab. 12: Versorgungsspannung Merkmalswert K9: Typ und Größe der Versor-
gungsspannung, Pinbelegung
ELEKTRISCHER SCHLAG
Installieren Sie dieses Gerät ausschließlich in einem Schaltschrank oder in
einer Betriebsstätte mit beschränktem Zutritt, zu der lediglich Instandhal-
tungspersonal Zugang hat.
Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körper-
verletzung oder Materialschäden führen.
50
Größe der Versorgungs-
spannung
Nennspannungsbereich DC:
60 V DC ... 250 V DC
Spannungsbereich DC inklu-
sive maximaler Toleranzen:
48 V DC ... 320 V DC
Nennspannungsbereich AC:
110 V AC ... 230 V AC,
50 Hz ... 60 Hz
Spannungsbereich AC inklu-
sive maximaler Toleranzen:
88 V AC ... 265 V AC,
47 Hz ... 63 Hz
WARNUNG
Pinbelegung
+/L Pluspol der Versorgungsspannung
-/N Minuspol der Versorgungsspan-
nung
Schutzleiter
+/L Außenleiter
-/N Neutralleiter
Schutzleiter
Installation RSPE30/32/35/37
Release 21 09/2022
