 V.24-Schnittstelle (lokal am Gerät)

Netzmanagement-Software (beispielsweise Industrial HiVision)
Die Netzmanagement-Software Industrial HiVision bietet Ihnen Möglich-
keiten zur komfortablen Konfiguration und Überwachung. Weitere Infor-
mationen finden Sie im Internet auf den Hirschmann-Produktseiten:
http://www.hirschmann.com/de/QR/INET-Industrial-HiVision
Das Gerät bietet Ihnen einen großen Funktionsumfang, über den Sie die
Handbücher zu der Betriebssoftware informieren. Sie finden diese Handbü-
cher als PDF-Dateien zum Download im Internet unter
www.doc.hirschmann.com
Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kom-
munikation über alle Ebenen des Unternehmens hinweg zu führen.

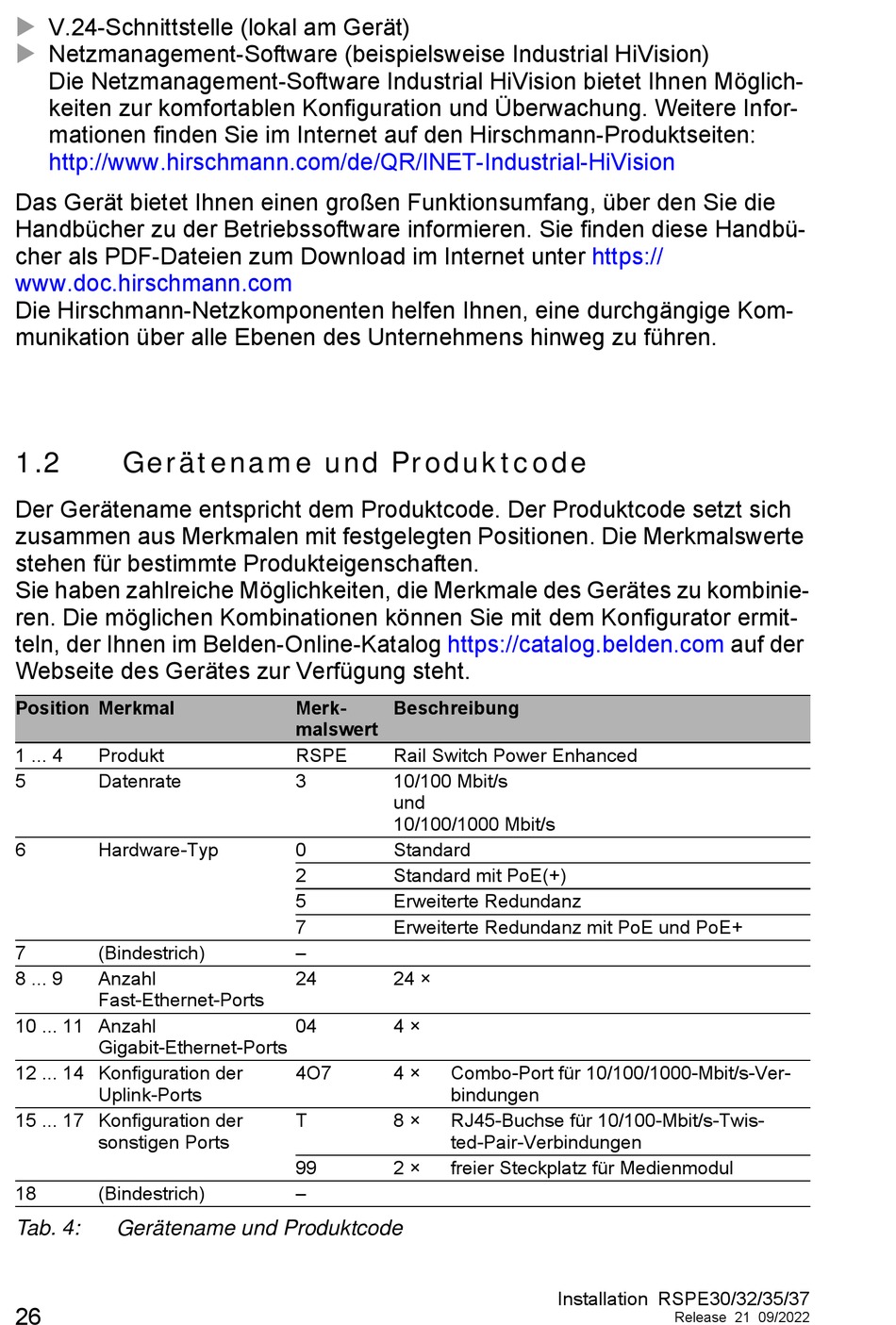

1.2 Gerätename und Produktcode
Der Gerätename entspricht dem Produktcode. Der Produktcode setzt sich
zusammen aus Merkmalen mit festgelegten Positionen. Die Merkmalswerte
stehen für bestimmte Produkteigenschaften.
Sie haben zahlreiche Möglichkeiten, die Merkmale des Gerätes zu kombinie-
ren. Die möglichen Kombinationen können Sie mit dem Konfigurator ermit-
teln, der Ihnen im Belden-Online-Katalog
Webseite des Gerätes zur Verfügung steht.
Position Merkmal
1 ... 4 Produkt
5 Datenrate
6 Hardware-Typ
7 (Bindestrich)
8 ... 9 Anzahl
Fast-Ethernet-Ports
10 ... 11 Anzahl
Gigabit-Ethernet-Ports
12 ... 14 Konfiguration der
Uplink-Ports
15 ... 17 Konfiguration der
sonstigen Ports
18 (Bindestrich)
Tab. 4: Gerätename und Produktcode
26
https://catalog.belden.com
Merk- Beschreibung
malswert
RSPE Rail Switch Power Enhanced
3 10/100 Mbit/s
und
10/100/1000 Mbit/s
0 Standard
2 Standard mit PoE(+)
5 Erweiterte Redundanz
7 Erweiterte Redundanz mit PoE und PoE+
–
24 24 ×
04 4 ×
4O7 4 × Combo-Port für 10/100/1000-Mbit/s-Ver-
bindungen
T 8 × RJ45-Buchse für 10/100-Mbit/s-Twis-
ted-Pair-Verbindungen
99 2 × freier Steckplatz für Medienmodul
–
https://
Installation RSPE30/32/35/37
Release 21 09/2022
auf der
