1.3 Geräteansichten
1.3.1

Vorderansicht

2
1
13
12
11
10
9

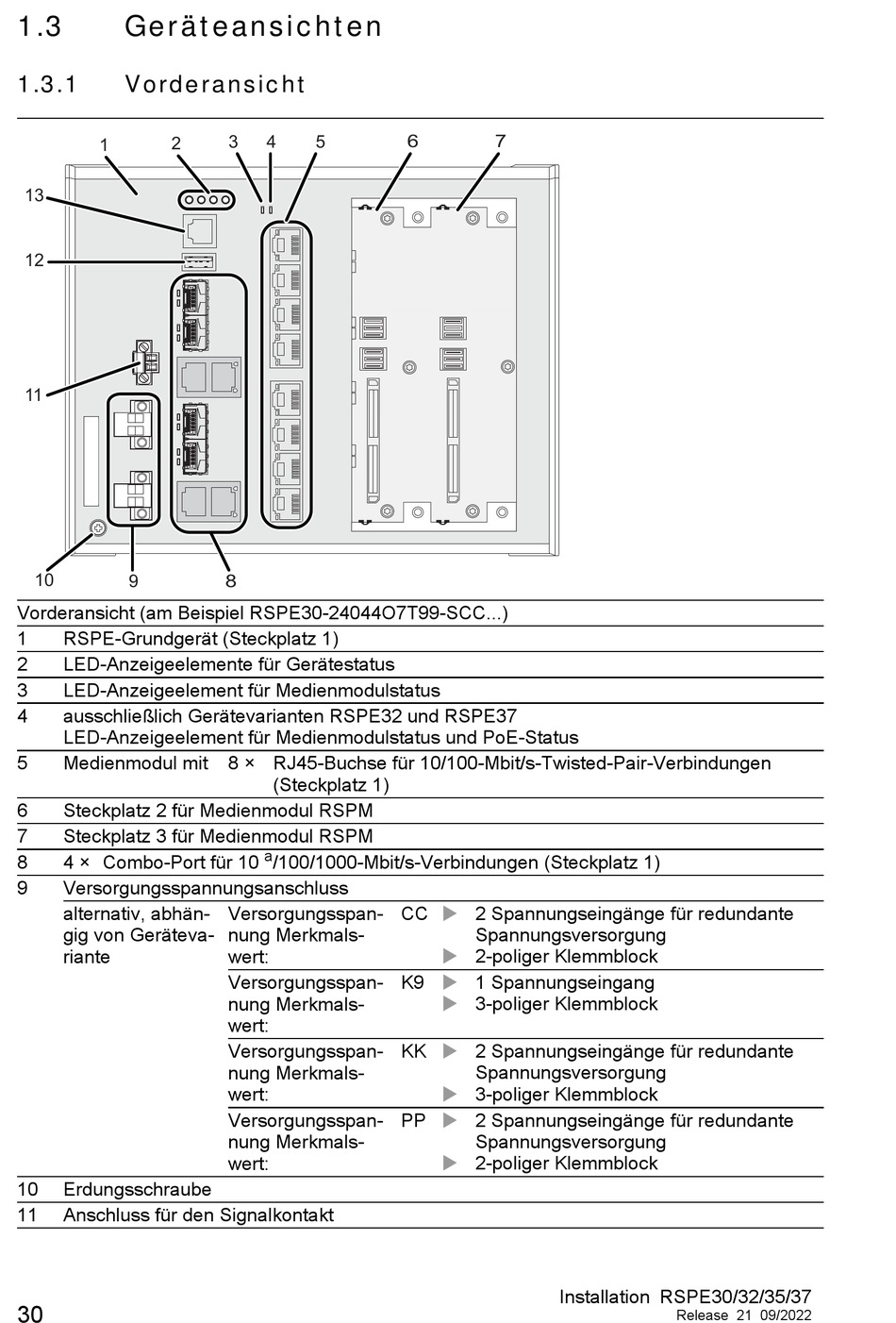

Vorderansicht (am Beispiel RSPE30-24044O7T99-SCC...)
1 RSPE-Grundgerät (Steckplatz 1)
2 LED-Anzeigeelemente für Gerätestatus
3 LED-Anzeigeelement für Medienmodulstatus
4 ausschließlich Gerätevarianten RSPE32 und RSPE37
LED-Anzeigeelement für Medienmodulstatus und PoE-Status
5 Medienmodul mit
6 Steckplatz 2 für Medienmodul RSPM
7 Steckplatz 3 für Medienmodul RSPM
8 4 × Combo-Port für 10
9 Versorgungsspannungsanschluss
alternativ, abhän-
gig von Geräteva-
riante
10 Erdungsschraube
11 Anschluss für den Signalkontakt
30
3 4 5
8
8 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen
(Steckplatz 1)
a
/100/1000-Mbit/s-Verbindungen (Steckplatz 1)
Versorgungsspan-
nung Merkmals-
wert:
Versorgungsspan-
nung Merkmals-
wert:
Versorgungsspan-
nung Merkmals-
wert:
Versorgungsspan-
nung Merkmals-
wert:
6 7

CC 2 Spannungseingänge für redundante
Spannungsversorgung
 2-poliger Klemmblock

K9 1 Spannungseingang
 3-poliger Klemmblock

KK 2 Spannungseingänge für redundante
Spannungsversorgung
 3-poliger Klemmblock

PP 2 Spannungseingänge für redundante
Spannungsversorgung
 2-poliger Klemmblock
