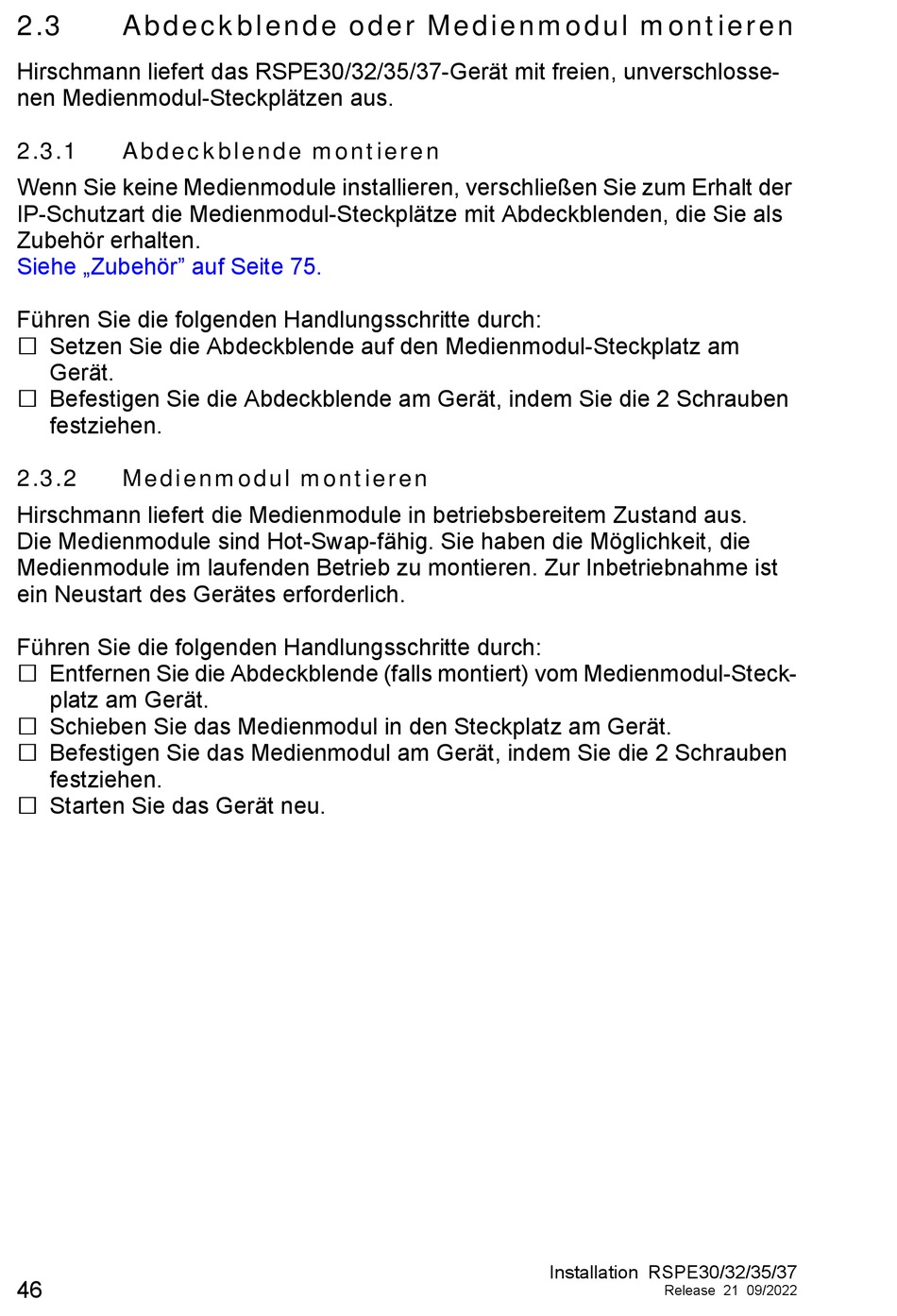

Abdeckblende Oder Medienmodul Montieren; Abdeckblende Montieren; Medienmodul Montieren - Hirschmann Rspe30 Anwenderhandbuch

2.3

Abdeckblende oder Medienmodul montieren

Hirschmann liefert das RSPE30/32/35/37-Gerät mit freien, unverschlosse-
nen Medienmodul-Steckplätzen aus.
2.3.1

Abdeckblende montieren

Wenn Sie keine Medienmodule installieren, verschließen Sie zum Erhalt der
IP-Schutzart die Medienmodul-Steckplätze mit Abdeckblenden, die Sie als
Zubehör erhalten.
Siehe „Zubehör" auf Seite 75.
Führen Sie die folgenden Handlungsschritte durch:
 Setzen Sie die Abdeckblende auf den Medienmodul-Steckplatz am
Gerät.
 Befestigen Sie die Abdeckblende am Gerät, indem Sie die 2 Schrauben
festziehen.
2.3.2

Medienmodul montieren

Hirschmann liefert die Medienmodule in betriebsbereitem Zustand aus.
Die Medienmodule sind Hot-Swap-fähig. Sie haben die Möglichkeit, die
Medienmodule im laufenden Betrieb zu montieren. Zur Inbetriebnahme ist
ein Neustart des Gerätes erforderlich.
Führen Sie die folgenden Handlungsschritte durch:
 Entfernen Sie die Abdeckblende (falls montiert) vom Medienmodul-Steck-
platz am Gerät.
 Schieben Sie das Medienmodul in den Steckplatz am Gerät.
 Befestigen Sie das Medienmodul am Gerät, indem Sie die 2 Schrauben
festziehen.
 Starten Sie das Gerät neu.
46
Installation RSPE30/32/35/37
Release 21 09/2022
