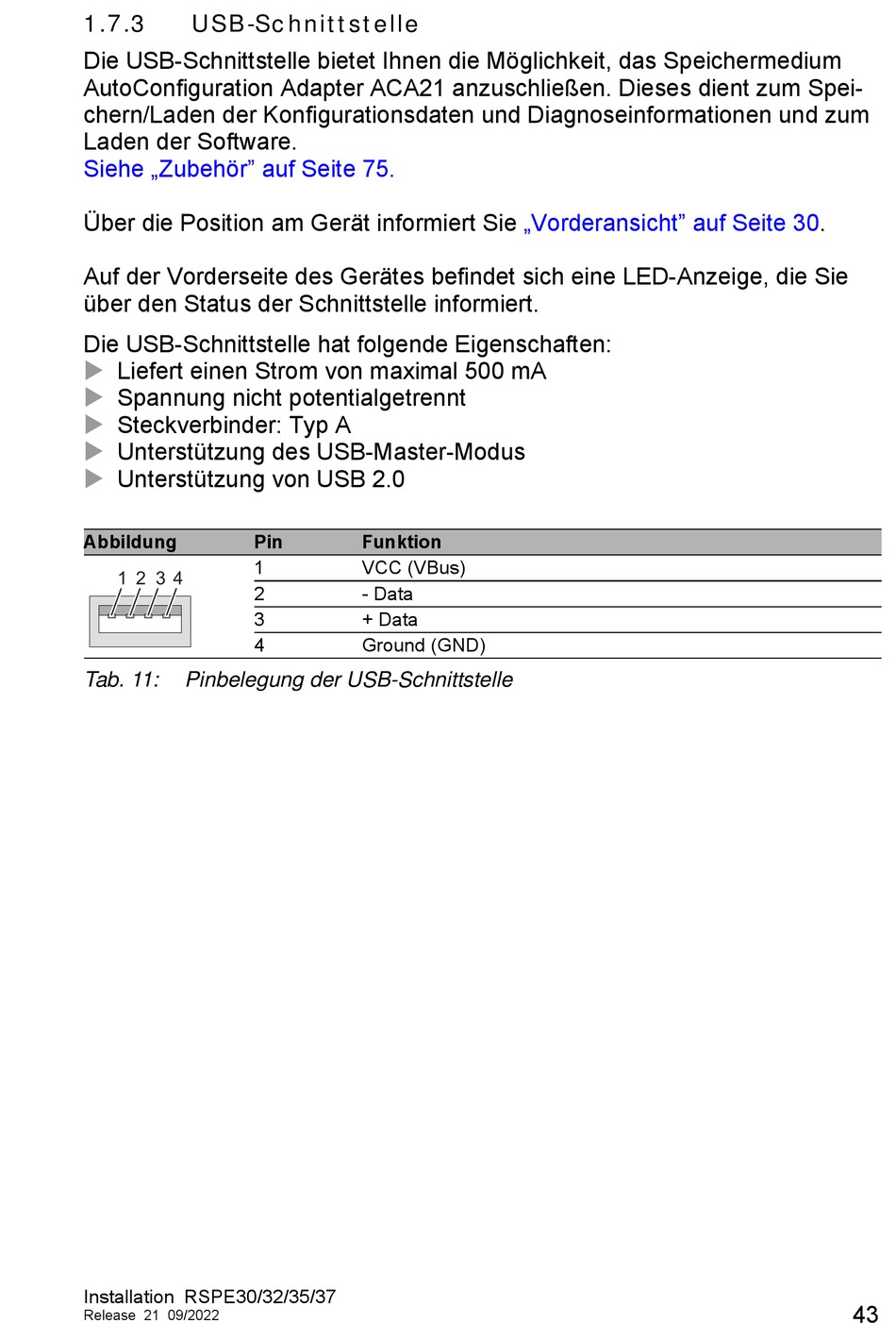

1.7.3

USB-Schnittstelle

Die USB-Schnittstelle bietet Ihnen die Möglichkeit, das Speichermedium
AutoConfiguration Adapter ACA21 anzuschließen. Dieses dient zum Spei-
chern/Laden der Konfigurationsdaten und Diagnoseinformationen und zum
Laden der Software.
Siehe „Zubehör" auf Seite 75.
Über die Position am Gerät informiert Sie
Auf der Vorderseite des Gerätes befindet sich eine LED-Anzeige, die Sie
über den Status der Schnittstelle informiert.
Die USB-Schnittstelle hat folgende Eigenschaften:
 Liefert einen Strom von maximal 500 mA

Spannung nicht potentialgetrennt
 Steckverbinder: Typ A

Unterstützung des USB-Master-Modus
 Unterstützung von USB 2.0
Abbildung
1 2 3 4
Tab. 11: Pinbelegung der USB-Schnittstelle
Installation RSPE30/32/35/37
Release 21 09/2022
Pin Funktion
1 VCC (VBus)
2 - Data
3 + Data
4 Ground (GND)
„Vorderansicht" auf Seite 30.
