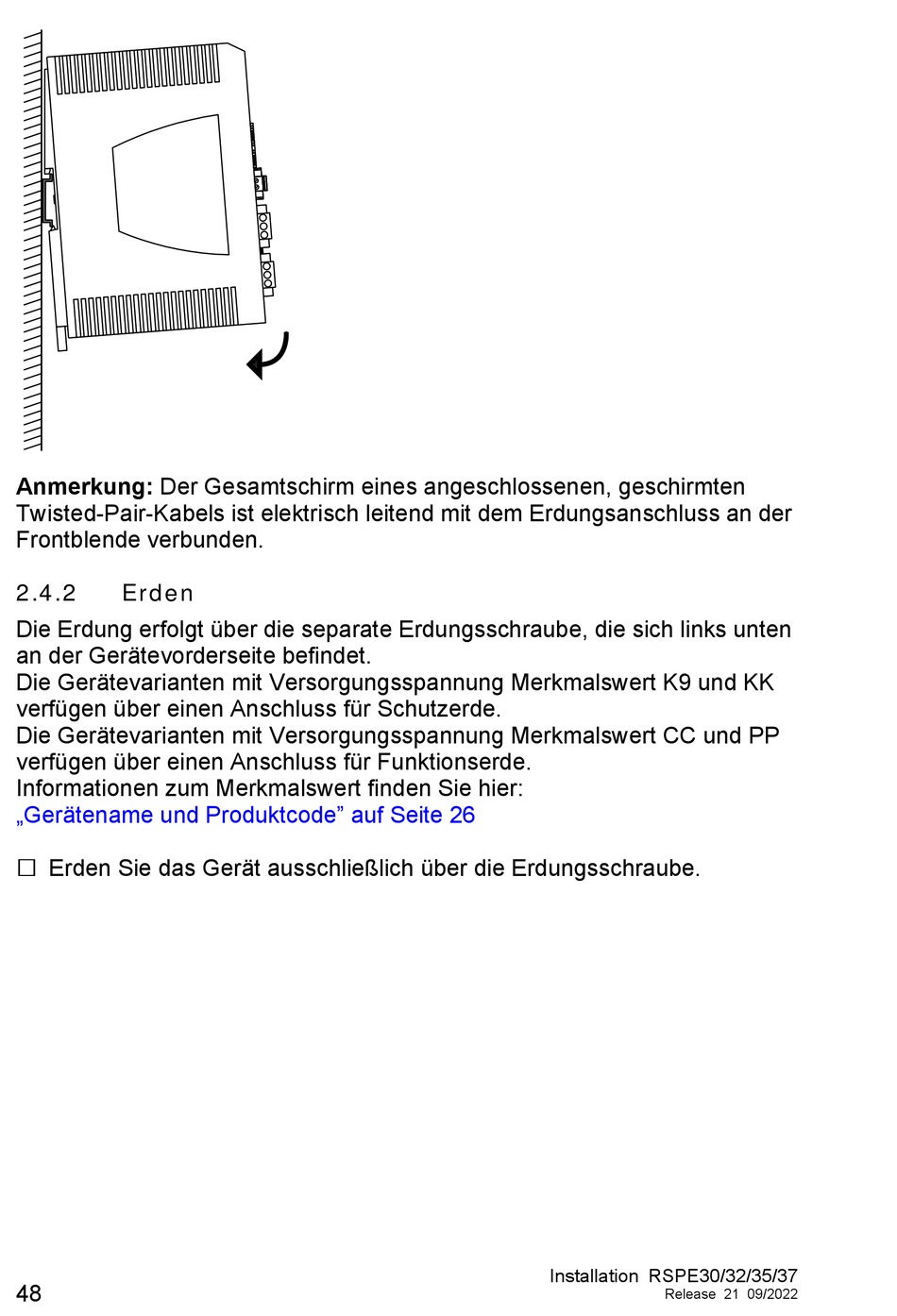

Erden - Hirschmann Rspe30 Anwenderhandbuch

Anmerkung: Der Gesamtschirm eines angeschlossenen, geschirmten
Twisted-Pair-Kabels ist elektrisch leitend mit dem Erdungsanschluss an der
Frontblende verbunden.
2.4.2

Erden

Die Erdung erfolgt über die separate Erdungsschraube, die sich links unten
an der Gerätevorderseite befindet.
Die Gerätevarianten mit Versorgungsspannung Merkmalswert K9 und KK
verfügen über einen Anschluss für Schutzerde.
Die Gerätevarianten mit Versorgungsspannung Merkmalswert CC und PP
verfügen über einen Anschluss für Funktionserde.
Informationen zum Merkmalswert finden Sie hier:
„Gerätename und Produktcode" auf Seite 26
 Erden Sie das Gerät ausschließlich über die Erdungsschraube.
Installation RSPE30/32/35/37
48
Release 21 09/2022
