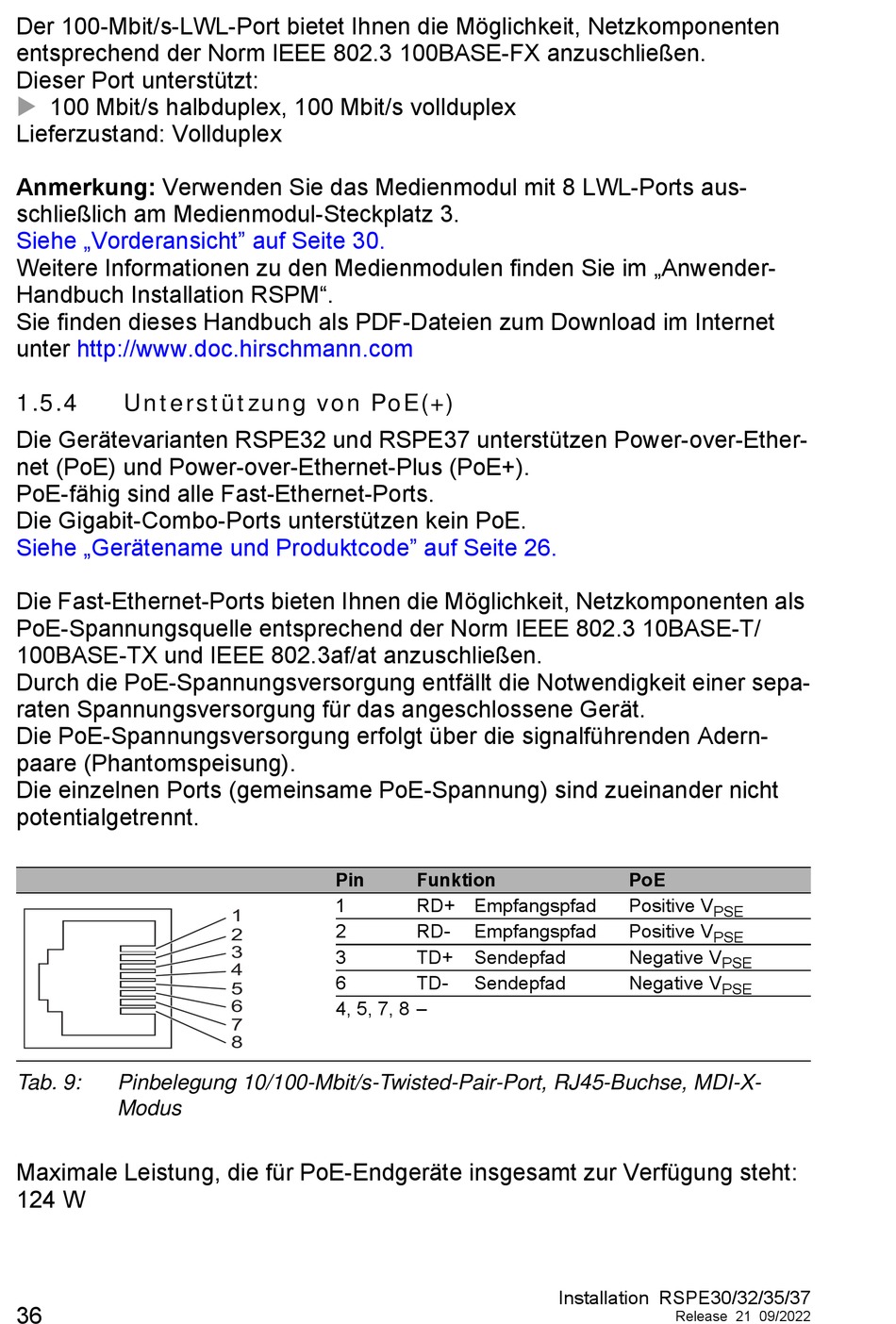

Der 100-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkomponenten
entsprechend der Norm IEEE 802.3 100BASE-FX anzuschließen.
Dieser Port unterstützt:
100 Mbit/s halbduplex, 100 Mbit/s vollduplex
Lieferzustand: Vollduplex
Anmerkung: Verwenden Sie das Medienmodul mit 8 LWL-Ports aus-
schließlich am Medienmodul-Steckplatz 3.
Siehe „Vorderansicht" auf Seite 30.
Weitere Informationen zu den Medienmodulen finden Sie im „Anwender-
Handbuch Installation RSPM".
Sie finden dieses Handbuch als PDF-Dateien zum Download im Internet
unter
http://www.doc.hirschmann.com
1.5.4
Unterstützung von PoE(+)
Die Gerätevarianten RSPE32 und RSPE37 unterstützen Power-over-Ether-
net (PoE) und Power-over-Ethernet-Plus (PoE+).
PoE-fähig sind alle Fast-Ethernet-Ports.
Die Gigabit-Combo-Ports unterstützen kein PoE.
Siehe „Gerätename und Produktcode" auf Seite 26.
Die Fast-Ethernet-Ports bieten Ihnen die Möglichkeit, Netzkomponenten als
PoE-Spannungsquelle entsprechend der Norm IEEE 802.3 10BASE-T/
100BASE-TX und IEEE 802.3af/at anzuschließen.
Durch die PoE-Spannungsversorgung entfällt die Notwendigkeit einer sepa-
raten Spannungsversorgung für das angeschlossene Gerät.
Die PoE-Spannungsversorgung erfolgt über die signalführenden Adern-
paare (Phantomspeisung).
Die einzelnen Ports (gemeinsame PoE-Spannung) sind zueinander nicht
potentialgetrennt.
Tab. 9:
Pinbelegung 10/100-Mbit/s-Twisted-Pair-Port, RJ45-Buchse, MDI-X-
Modus
Maximale Leistung, die für PoE-Endgeräte insgesamt zur Verfügung steht:
124 W
36
Pin
1
1
2
2
3
3
4
6
5
4, 5, 7, 8 –
6
7
8
Funktion
RD+ Empfangspfad
RD-
Empfangspfad
TD+
Sendepfad
TD-
Sendepfad
Installation RSPE30/32/35/37
PoE
Positive V
PSE
Positive V
PSE
Negative V
PSE
Negative V
PSE
Release 21 09/2022
