Beschreibung und Betriebsanleitung

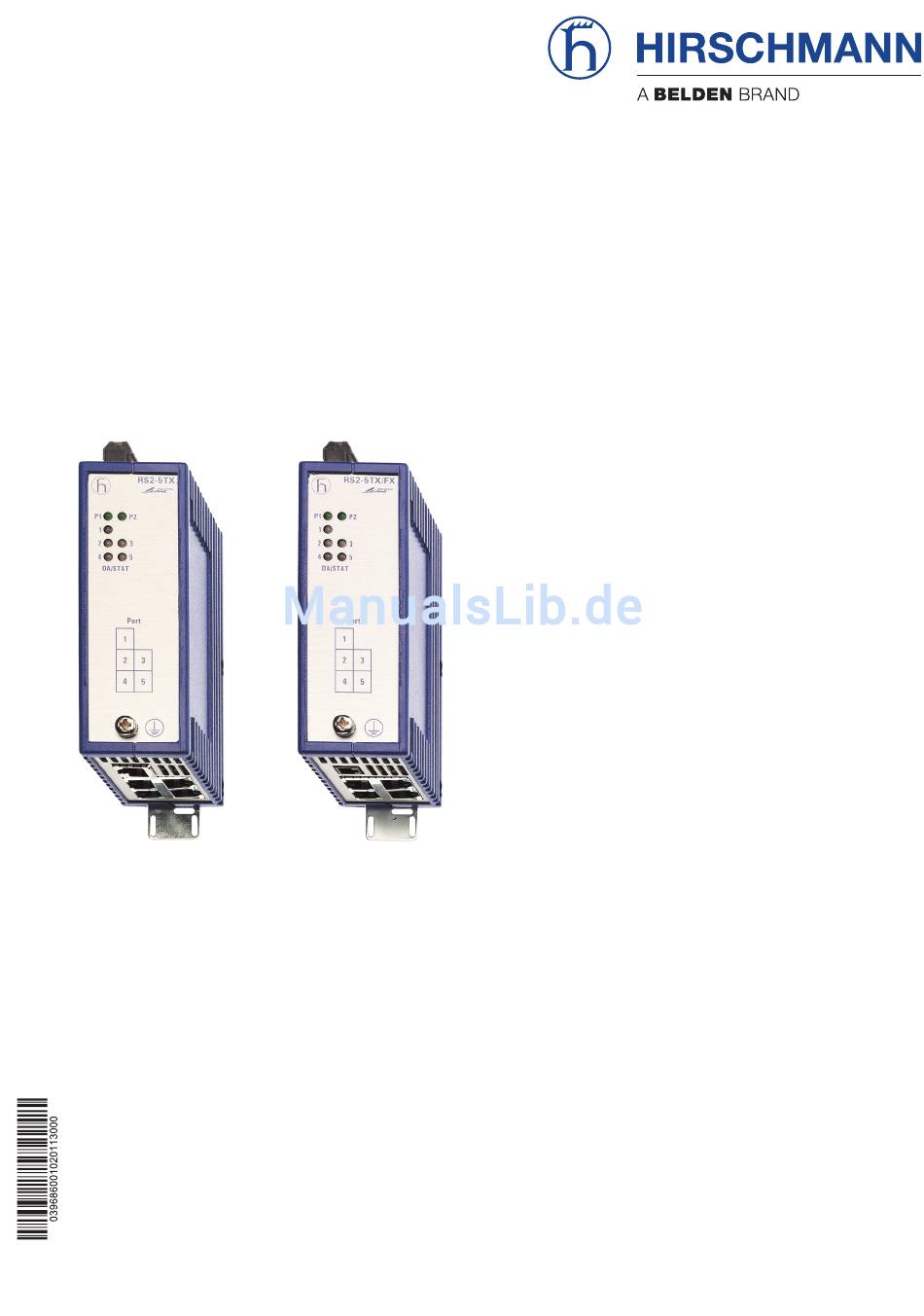

Industrial ETHERNET Rail Switch
Hirschmann. Simply a good Connection.
RS2-5TX
Bestell-Nr.
943 732-003
RS2-5TX/FX
Bestell-Nr.
943 732-103
Der Rail Switch RS2-5TX bzw. RS2-5TX/FX
ist ein Switch für den Einsatz in industrieller
Umgebung. Er unterstützt ETHERNET
10 Mbit/s und Fast ETHERNET 100 Mbit/s.
Die Rail Switch Module ermöglichen den
Aufbau von geswitchten Ethernet-Netzen
nach der Norm IEEE 802.3 mit Kupfer- bzw.
LWL-Technik. Die Switch Module werden
auf die Hutschiene aufgesteckt. Mit ihrer
kompakten Bauweise sind die Module in
einen Klemmenkasten montierbar.
Die RS2-5TX-Module verfügen über fünf
10/100-Mbit/s-Twisted-Pair-Ports
(10/100BASE-TX, RJ45-Anschlüsse).
An den Ports können über Twisted Pair bis
zu fünf Endgeräte oder weitere TP/TX-Seg-
mente angeschlossen werden.
Die RS2-5TX/FX-Module verfügen über vier
10/100-Mbit/s-Twisted-Pair-Ports
(10/100BASE-TX, RJ45-Anschlüsse) und
einen 100 Mbit/s-LWL-Port (100BASE-FX,
MTRJ-Anschluss).
An den TP-Ports können über Twisted Pair
bis zu vier Endgeräte oder weitere TP/TX-
Segmente, am LWL-Port ein weiteres End-
gerät oder eine optische Netzkomponente
angeschlossen werden.
Die TP-Ports unterstützen Autonegotiation
und Autopolarity.
Die Betriebsart des FX-Ports ist vollduplex.
Werbung
Verwandte Anleitungen für Hirschmann RS2-5TX
Inhaltszusammenfassung für Hirschmann RS2-5TX
- Seite 1 Industrial ETHERNET Rail Switch 943 732-003 RS2-5TX/FX Bestell-Nr. 943 732-103 Der Rail Switch RS2-5TX bzw. RS2-5TX/FX ist ein Switch für den Einsatz in industrieller Umgebung. Er unterstützt ETHERNET 10 Mbit/s und Fast ETHERNET 100 Mbit/s. Die Rail Switch Module ermöglichen den Aufbau von geswitchten Ethernet-Netzen nach der Norm IEEE 802.3 mit Kupfer- bzw.
- Seite 2 Hinweis: Laut IEC/EN 60950-1 darf das schlossen werden. kunft über den Hirschmann-Vertragspartner Gerät ausschließlich in Schaltschränken mit in Ihrer Nähe oder direkt bei Hirschmann Brandschutzeigenschaften gemäß IEC/EN Für den Fall, dass Sie das Modul mit (Adresse siehe im Abschnitt „Hinweis zur 60950-1 betrieben werden.
- Seite 3 HAZARDOUS LOCATION Class I, NON HAZARDOUS LOCATION Division 2 Groups A, B, C, D Detail: RS2-xxx Stromversorgung: (redundant: P1, P2) 24 V DC Relaiskontakte: Gerät mit Parametern für nicht zündfähige Feldverdrahtung. Detail: RT2-xxx Stromversorgung: (redundant: P1, P2) 24 V DC Relaiskontakte: Gerät mit Parametern für nicht zündfähige Feldverdrahtung.
- Seite 4 5 Ports nach 10/100BASE-T(X) (Ports 1 bis 5), RJ45-Anschlüsse Autonegotiaton + Autopolarity Zugrundeliegende Normen und Standards Die Geräte erfüllen folgende Normen und RS2-5TX Standards: – EN 61000-6-2 Fachgrundnorm – Abb. 1: Übersicht Anzeigeelemente und Schnittstellen beim RS2-5TX(/FX) Störfestigkeit Industriebereich. Port 1 Port 1...
- Seite 5 über einen 5-poligen Klemmblock EIGENSCHAFTEN gesendet. mit Schraubverriegelung. Wird der Klemm- Reset Ein RS2-5TX(/FX) kann bis zu 1000 Adressen block seitenverkehrt aufgesteckt, funktio- Der RS2-5TX(/FX) wird durch folgendes lernen. Dies wird notwendig, wenn an niert das Gerät trotzdem einwandfrei.
-
Seite 6: Auspacken, Prüfen
RS2-5TX 5TX/FX I/O - Block Abb. 4: Konfiguration mit RS2-5TX (RS2-5TX/FX): Anschluss von bis zu 5 (4) Endgerä- ten oder weiteren Segmenten über TP/TX sowie Anschluss über LWL mit einem optischen Port beim RS2-5TX/FX. Abb. 5: Montage des RS2-5TX(/FX) Montieren Sie den RS2-5TX(/FX) auf 4. - Seite 7 P2 – Power 2, Versorgungsspannung 2 liegt an Portstatus 5 x grüne LED DA/STAT 1 bis 5 – Daten, Linkstatus Lieferumfang Rail Switch RS2-5TX bzw. RS2-5TX/FX inkl. Klemmblock für die Versorgungsspannung, Beschreibung und Betriebsanleitung Bestellnummer Rail Switch RS2-5TX 943 732-003...
