6.2

SFP-Transceiver demontieren (optional)

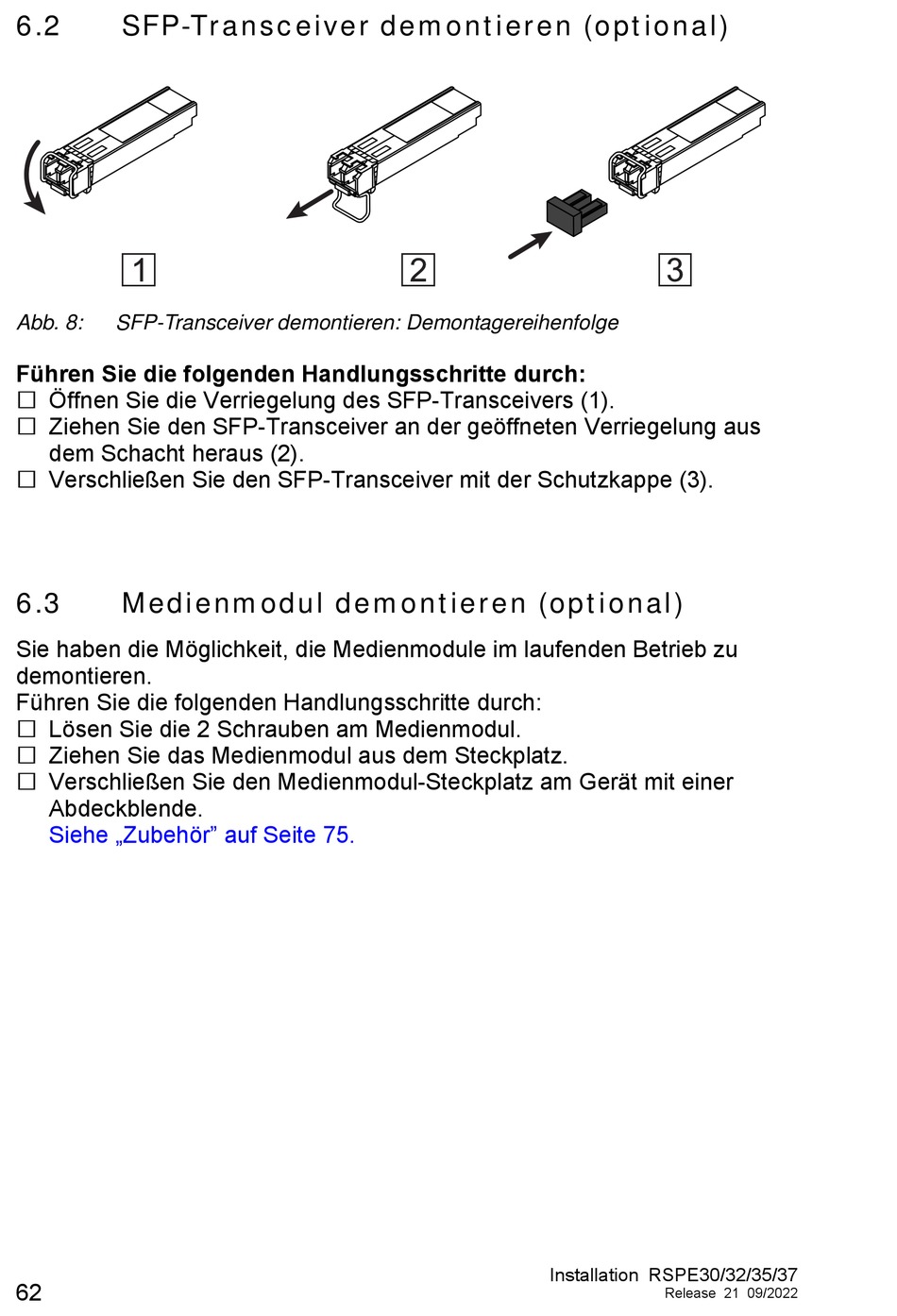

Abb. 8: SFP-Transceiver demontieren: Demontagereihenfolge
Führen Sie die folgenden Handlungsschritte durch:
 Öffnen Sie die Verriegelung des SFP-Transceivers (1).
 Ziehen Sie den SFP-Transceiver an der geöffneten Verriegelung aus
dem Schacht heraus (2).
 Verschließen Sie den SFP-Transceiver mit der Schutzkappe (3).
6.3

Medienmodul demontieren (optional)

Sie haben die Möglichkeit, die Medienmodule im laufenden Betrieb zu
demontieren.
Führen Sie die folgenden Handlungsschritte durch:
 Lösen Sie die 2 Schrauben am Medienmodul.
 Ziehen Sie das Medienmodul aus dem Steckplatz.
 Verschließen Sie den Medienmodul-Steckplatz am Gerät mit einer
Abdeckblende.
Siehe „Zubehör" auf Seite 75.
