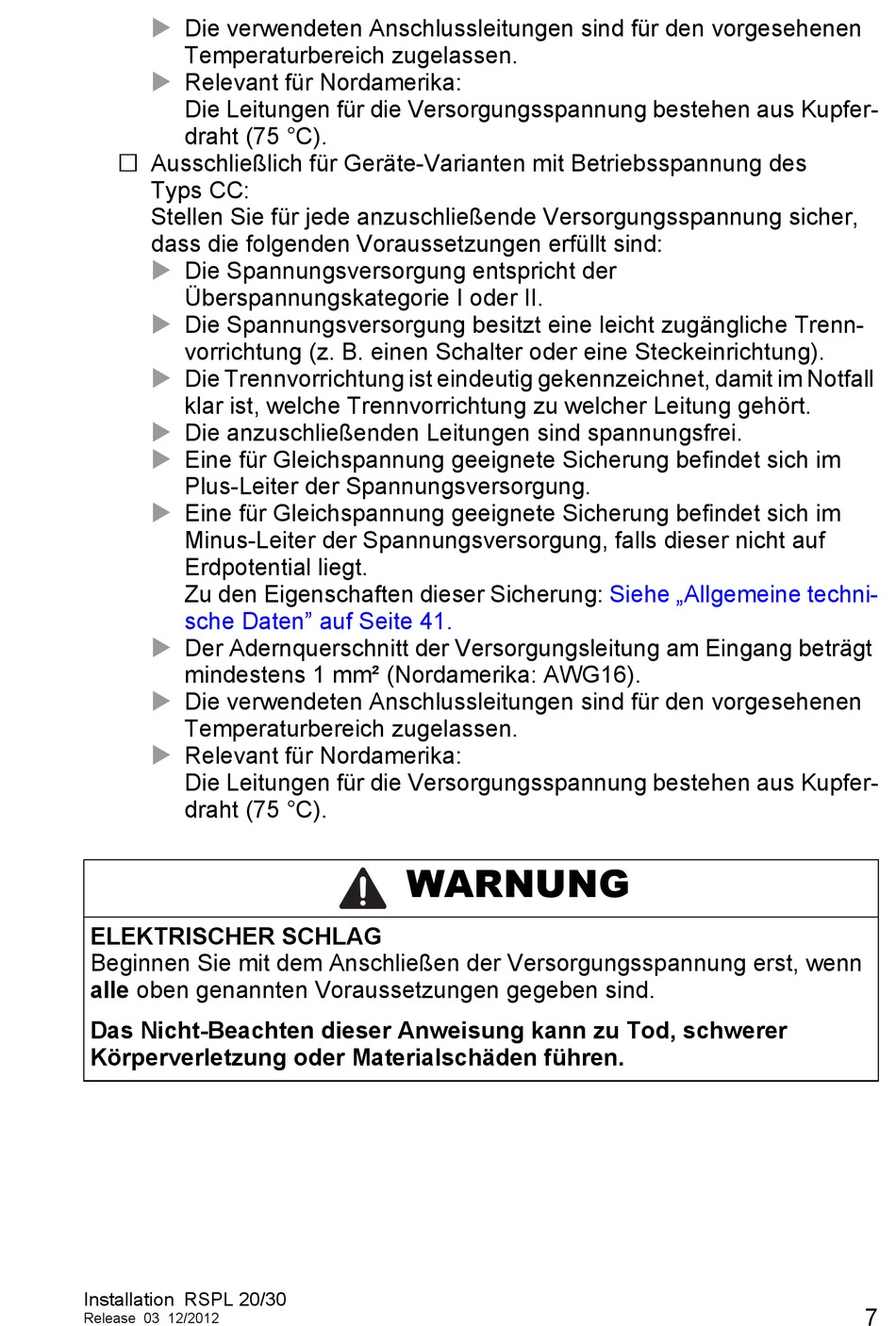

Ausschließlich Für Geräte-Varianten Mit Betriebsspannung Des Typs Cc - Hirschmann Rspl 20 Anwenderhandbuch

 Die verwendeten Anschlussleitungen sind für den vorgesehenen
Temperaturbereich zugelassen.

Relevant für Nordamerika:
Die Leitungen für die Versorgungsspannung bestehen aus Kupfer-
draht (75 °C).
 Ausschließlich für Geräte-Varianten mit Betriebsspannung des
Typs CC:
Stellen Sie für jede anzuschließende Versorgungsspannung sicher,
dass die folgenden Voraussetzungen erfüllt sind:
 Die Spannungsversorgung entspricht der
Überspannungskategorie I oder II.
 Die Spannungsversorgung besitzt eine leicht zugängliche Trenn-
vorrichtung (z. B. einen Schalter oder eine Steckeinrichtung).

Die Trennvorrichtung ist eindeutig gekennzeichnet, damit im Notfall
klar ist, welche Trennvorrichtung zu welcher Leitung gehört.

Die anzuschließenden Leitungen sind spannungsfrei.
 Eine für Gleichspannung geeignete Sicherung befindet sich im
Plus-Leiter der Spannungsversorgung.
 Eine für Gleichspannung geeignete Sicherung befindet sich im
Minus-Leiter der Spannungsversorgung, falls dieser nicht auf
Erdpotential liegt.
Zu den Eigenschaften dieser Sicherung:
sche Daten" auf Seite 41.

Der Adernquerschnitt der Versorgungsleitung am Eingang beträgt
mindestens 1 mm² (Nordamerika: AWG16).

Die verwendeten Anschlussleitungen sind für den vorgesehenen
Temperaturbereich zugelassen.
 Relevant für Nordamerika:
Die Leitungen für die Versorgungsspannung bestehen aus Kupfer-
draht (75 °C).
ELEKTRISCHER SCHLAG
Beginnen Sie mit dem Anschließen der Versorgungsspannung erst, wenn
alle oben genannten Voraussetzungen gegeben sind.
Das Nicht-Beachten dieser Anweisung kann zu Tod, schwerer
Körperverletzung oder Materialschäden führen.
Installation RSPL 20/30
Release 03 12/2012
WARNUNG
Siehe „Allgemeine techni-
7
