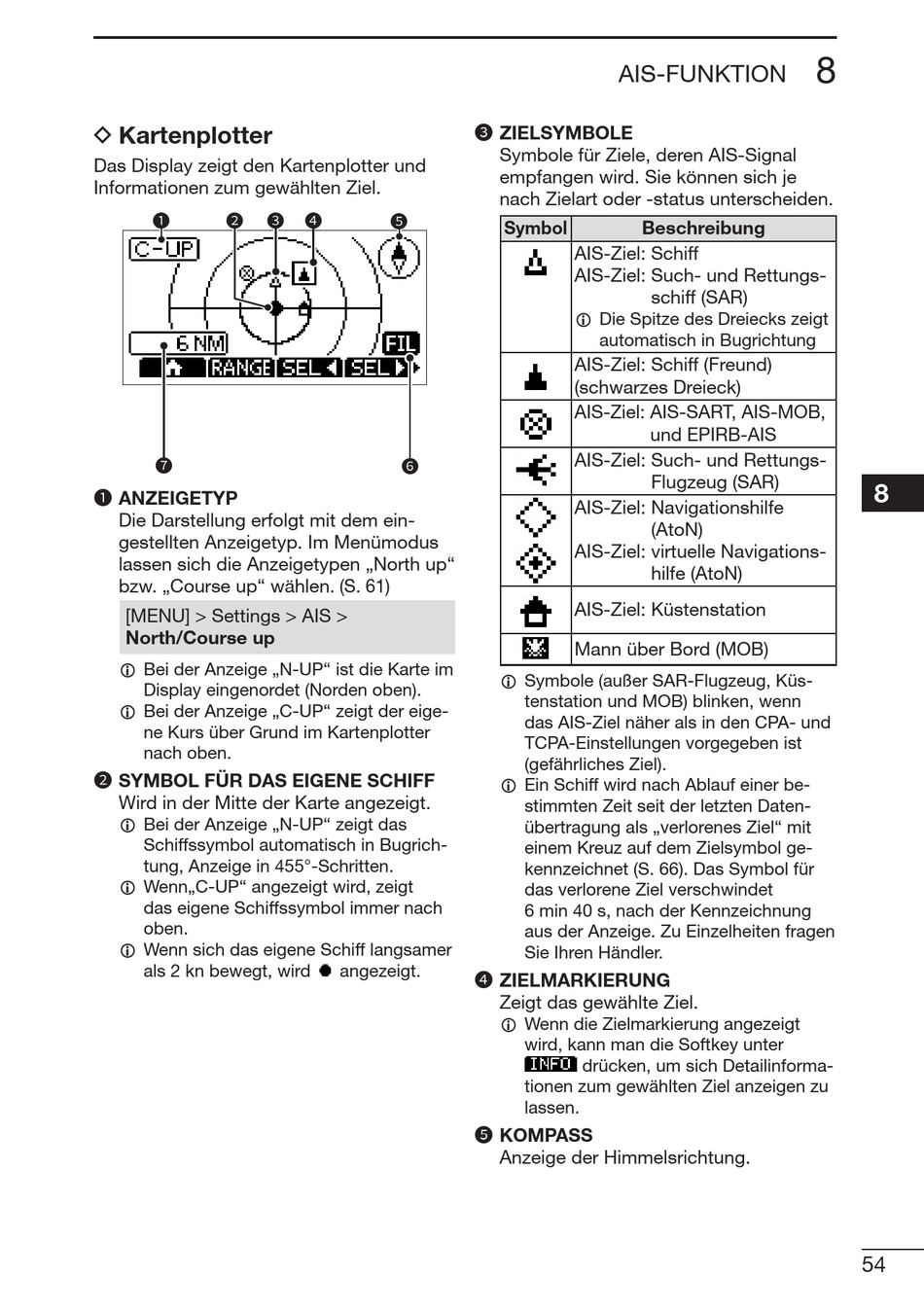

D Kartenplotter
Das Display zeigt den Kartenplotter und
Informationen zum gewählten Ziel.
1 2 3
7
1 ANZEIGETYP
Die Darstellung erfolgt mit dem ein-
gestellten Anzeigetyp. Im Menümodus
lassen sich die Anzeigetypen „North up"
bzw. „Course up" wählen. (S. 61)
[MENU] > Settings > AIS >
North/Course up
L Bei der Anzeige „N-UP" ist die Karte im
Display eingenordet (Norden oben).
L Bei der Anzeige „C-UP" zeigt der eige-
ne Kurs über Grund im Kartenplotter
nach oben.
2 SYMBOL FÜR DAS EIGENE SCHIFF
Wird in der Mitte der Karte angezeigt.
L Bei der Anzeige „N-UP" zeigt das
Schiffssymbol automatisch in Bugrich-
tung, Anzeige in 455°-Schritten.
L Wenn„C-UP" angezeigt wird, zeigt
das eigene Schiffssymbol immer nach
oben.
L Wenn sich das eigene Schiff langsamer
als 2 kn bewegt, wird
3 ZIELSYMBOLE
4
5
6
angezeigt.
4 ZIELMARKIERUNG
5 KOMPASS
AIS-FUNKTION
Symbole für Ziele, deren AIS-Signal
empfangen wird. Sie können sich je
nach Zielart oder -status unterscheiden.
Symbol Beschreibung
AIS-Ziel: Schiff
AIS-Ziel: Such- und Rettungs-
schiff (SAR)
L Die Spitze des Dreiecks zeigt
automatisch in Bugrichtung
AIS-Ziel: Schiff (Freund)
(schwarzes Dreieck)
AIS-Ziel: AIS-SART, AIS-MOB,
und EPIRB-AIS
AIS-Ziel: Such- und Rettungs-
Flugzeug (SAR)
AIS-Ziel: Navigationshilfe
(AtoN)
AIS-Ziel: virtuelle Navigations-
hilfe (AtoN)
AIS-Ziel: Küstenstation
Mann über Bord (MOB)
L Symbole (außer SAR-Flugzeug, Küs-
tenstation und MOB) blinken, wenn
das AIS-Ziel näher als in den CPA- und
TCPA-Einstellungen vorgegeben ist
(gefährliches Ziel).
L Ein Schiff wird nach Ablauf einer be-
stimmten Zeit seit der letzten Daten-
übertragung als „verlorenes Ziel" mit
einem Kreuz auf dem Zielsymbol ge-
kennzeichnet (S. 66). Das Symbol für
das verlorene Ziel verschwindet
6 min 40 s, nach der Kennzeichnung
aus der Anzeige. Zu Einzelheiten fragen
Sie Ihren Händler.
Zeigt das gewählte Ziel.
L Wenn die Zielmarkierung angezeigt
wird, kann man die Softkey unter
drücken, um sich Detailinforma-
tionen zum gewählten Ziel anzeigen zu
lassen.
Anzeige der Himmelsrichtung.
8
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
54
