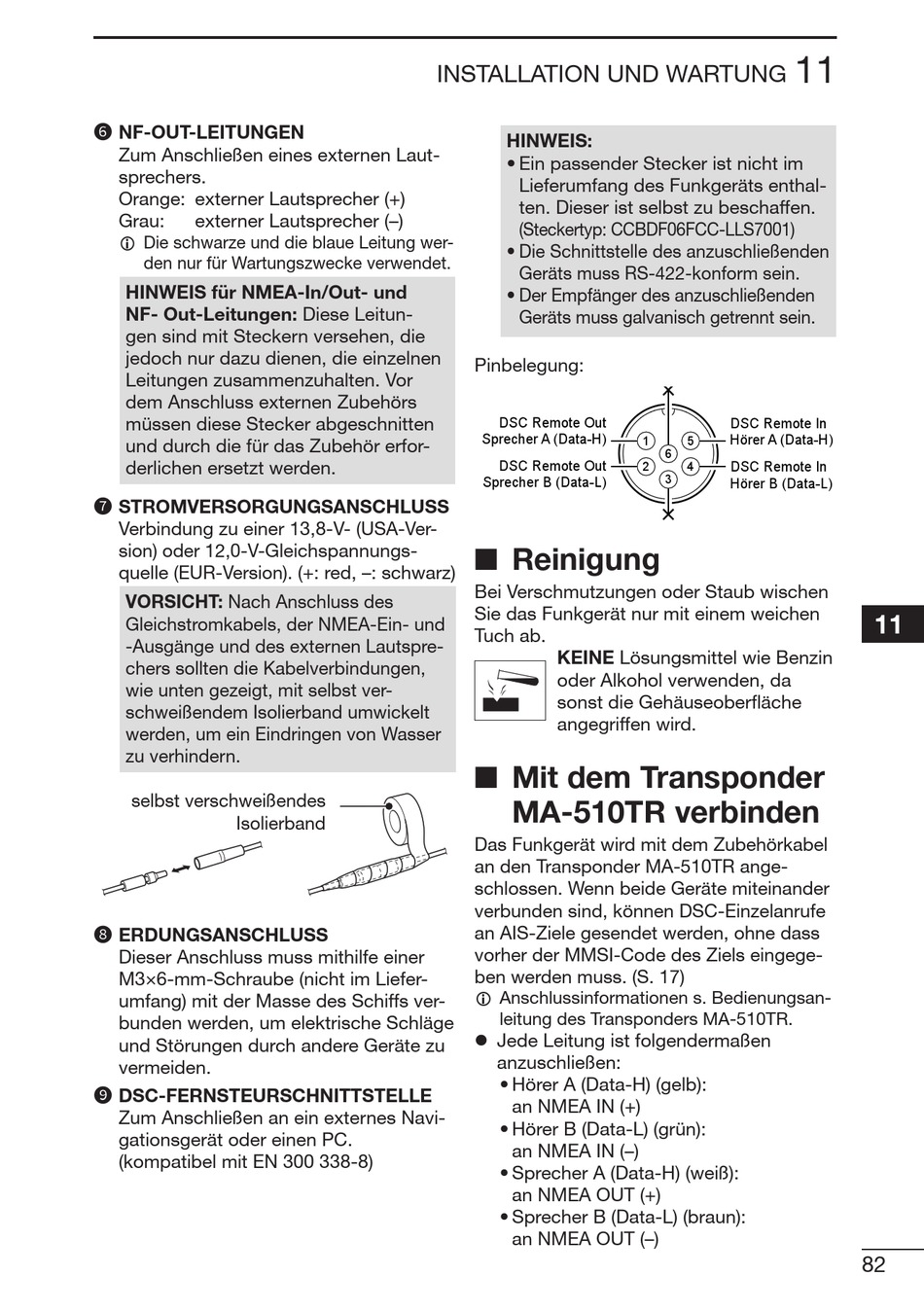

6 NF-OUT-LEITUNGEN
Zum Anschließen eines externen Laut-
sprechers.
Orange: externer Lautsprecher (+)
Grau: externer Lautsprecher (–)
L Die schwarze und die blaue Leitung wer-
den nur für Wartungszwecke verwendet.
HINWEIS für NMEA-In/Out- und
NF- Out-Leitungen: Diese Leitun-
gen sind mit Steckern versehen, die
jedoch nur dazu dienen, die einzelnen
Leitungen zusammenzuhalten. Vor
dem Anschluss externen Zubehörs
müssen diese Stecker abgeschnitten
und durch die für das Zubehör erfor-
derlichen ersetzt werden.
7 STROMVERSORGUNGSANSCHLUSS
Verbindung zu einer 13,8-V- (USA-Ver-
sion) oder 12,0-V-Gleichspannungs-
quelle (EUR-Version). (+: red, –: schwarz)
VORSICHT: Nach Anschluss des
Gleichstromkabels, der NMEA-Ein- und
-Ausgänge und des externen Lautspre-
chers sollten die Kabelverbindungen,
wie unten gezeigt, mit selbst ver-
schweißendem Isolierband umwickelt
werden, um ein Eindringen von Wasser
zu verhindern.
selbst verschweißendes
Isolierband
8 ERDUNGSANSCHLUSS
Dieser Anschluss muss mithilfe einer
M3×6-mm-Schraube (nicht im Liefer-
umfang) mit der Masse des Schiffs ver-
bunden werden, um elektrische Schläge
und Störungen durch andere Geräte zu
vermeiden.
9 DSC-FERNSTEURSCHNITTSTELLE
Zum Anschließen an ein externes Navi-
gationsgerät oder einen PC.
(kompatibel mit EN 300 338-8)
INSTALLATION UND WARTUNG
HINWEIS:
• Ein passender Stecker ist nicht im
Lieferumfang des Funkgeräts enthal-
ten. Dieser ist selbst zu beschaffen.
( Steckertyp: CCBDF06FCC-LLS7001)
• Die Schnittstelle des anzuschließenden
Geräts muss RS-422-konform sein.
• Der Empfänger des anzuschließenden
Geräts muss galvanisch getrennt sein.
Pinbelegung:
DSC Remote Out
Sprecher A (Data-H)
DSC Remote Out
Sprecher B (Data-L)

■ Reinigung

Bei Verschmutzungen oder Staub wischen
Sie das Funkgerät nur mit einem weichen
Tuch ab.
KEINE Lösungsmittel wie Benzin
oder Alkohol verwenden, da
sonst die Gehäuseoberfläche
angegriffen wird.
■ Mit dem Transponder
MA-510TR verbinden
Das Funkgerät wird mit dem Zubehörkabel
an den Transponder MA-510TR ange-
schlossen. Wenn beide Geräte miteinander
verbunden sind, können DSC-Einzelanrufe
an AIS-Ziele gesendet werden, ohne dass
vorher der MMSI-Code des Ziels eingege-
ben werden muss. (S. 17)
L Anschlussinformationen s. Bedienungsan-
leitung des Transponders MA-510TR.
z Jede Leitung ist folgendermaßen
anzuschließen:
• Hörer A (Data-H) (gelb):
an NMEA IN (+)
• Hörer B (Data-L) (grün):
an NMEA IN (–)
• Sprecher A (Data-H) (weiß):
an NMEA OUT (+)
• Sprecher B (Data-L) (braun):
an NMEA OUT (–)
11
DSC Remote In
Hörer A (Data-H)
1 5
6
2 4 DSC Remote In
3
Hörer B (Data-L)
