2

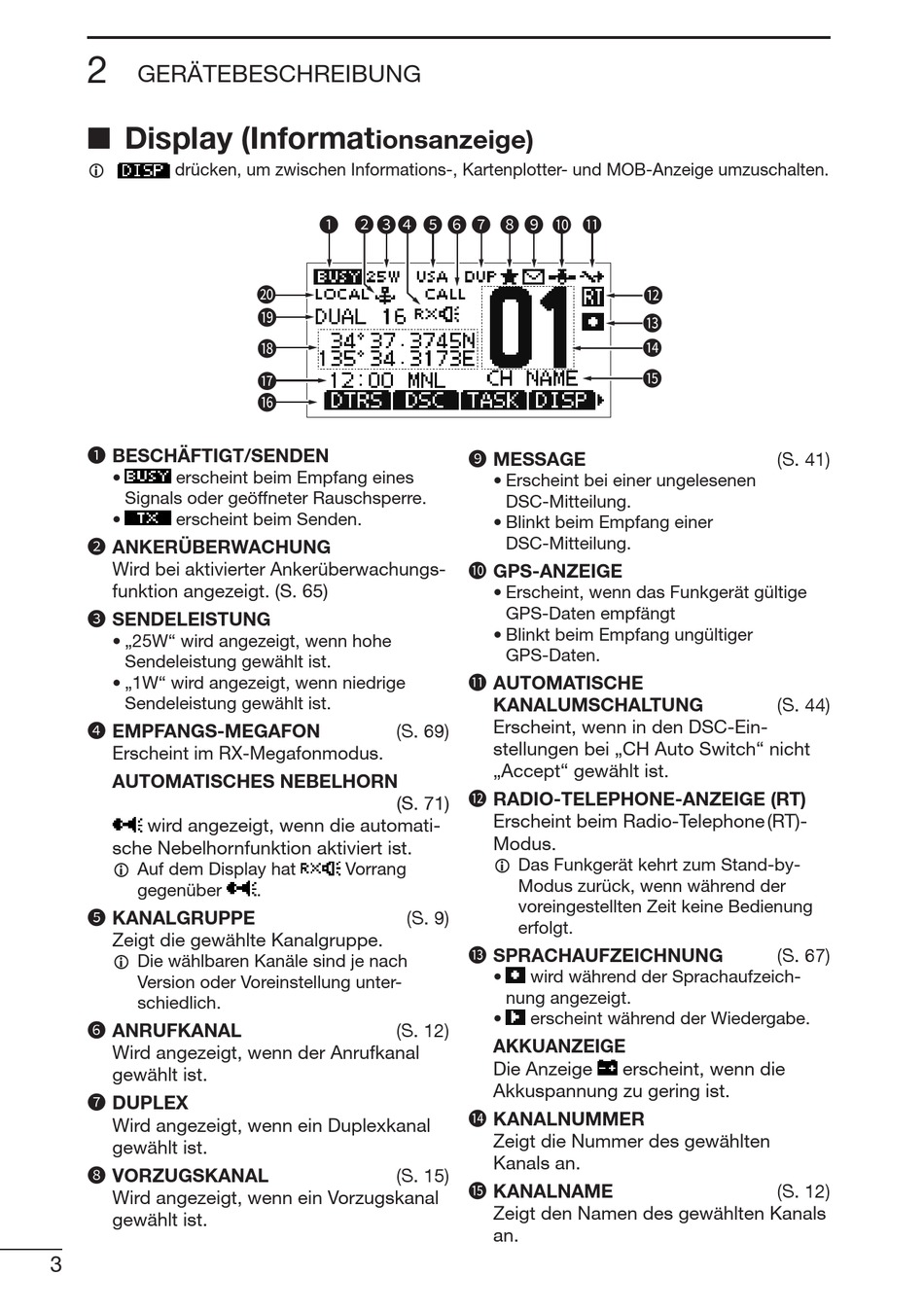

GERÄTEBESCHREIBUNG
■ Display (Informat
drücken, um zwischen Informations-, Kartenplotter- und MOB-Anzeige umzuschalten.
L
1 BESCHÄFTIGT/SENDEN
• erscheint beim Empfang eines
Signals oder geöffneter Rauschsperre.
• erscheint beim Senden.
2 ANKERÜBERWACHUNG
Wird bei aktivierter Ankerüberwachungs-
funktion angezeigt. (S. 65)
3 SENDELEISTUNG
• „25W" wird angezeigt, wenn hohe
Sende leistung gewählt ist.
• „1W" wird angezeigt, wenn niedrige
Sendeleistung gewählt ist.
4 EMPFANGS-MEGAFON
Erscheint im RX-Megafonmodus.
AUTOMATISCHES NEBELHORN
wird angezeigt, wenn die automati-
sche Nebelhornfunktion aktiviert ist.
L Auf dem Display hat
gegenüber
5 KANALGRUPPE
Zeigt die gewählte Kanalgruppe.
L Die wählbaren Kanäle sind je nach
Version oder Voreinstellung unter-
schiedlich.
6 ANRUFKANAL
Wird angezeigt, wenn der Anrufkanal
gewählt ist.
7 DUPLEX
Wird angezeigt, wenn ein Duplexkanal
gewählt ist.
8 VORZUGSKANAL
Wird angezeigt, wenn ein Vorzugskanal
gewählt ist.
3
ionsanzeige)
1 2 34 5 6 7 8 9 10 11
20
19
18
17
16
(S. 69)
(S. 71)
Vorrang
.
(S. 9)
(S. 12)
(S. 15)
13
14
15
9 MESSAGE
• Erscheint bei einer ungelesenen
DSC-Mitteilung.
• Blinkt beim Empfang einer
DSC-Mitteilung.
10 GPS-ANZEIGE
• Erscheint, wenn das Funkgerät gültige
GPS-Daten empfängt
• Blinkt beim Empfang ungültiger
GPS-Daten.
11 AUTOMATISCHE
KANALUMSCHALTUNG
Erscheint, wenn in den DSC-Ein-
stellungen bei „CH Auto Switch" nicht
„Accept" gewählt ist.
12 RADIO-TELEPHONE-ANZEIGE (RT)
Erscheint beim Radio-Telephone (RT)-
Modus.
L Das Funkgerät kehrt zum Stand-by-
Modus zurück, wenn während der
voreingestellten Zeit keine Bedienung
erfolgt.
13 SPRACHAUFZEICHNUNG
• wird während der Sprachaufzeich-
nung angezeigt.
• erscheint während der Wiedergabe.
AKKUANZEIGE
Die Anzeige erscheint, wenn die
Akkuspannung zu gering ist.
14 KANALNUMMER
Zeigt die Nummer des gewählten
Kanals an.
15 KANALNAME
Zeigt den Namen des gewählten Kanals
an.
12
(S. 41)
(S. 44)
(S. 67)
(S. 12)
