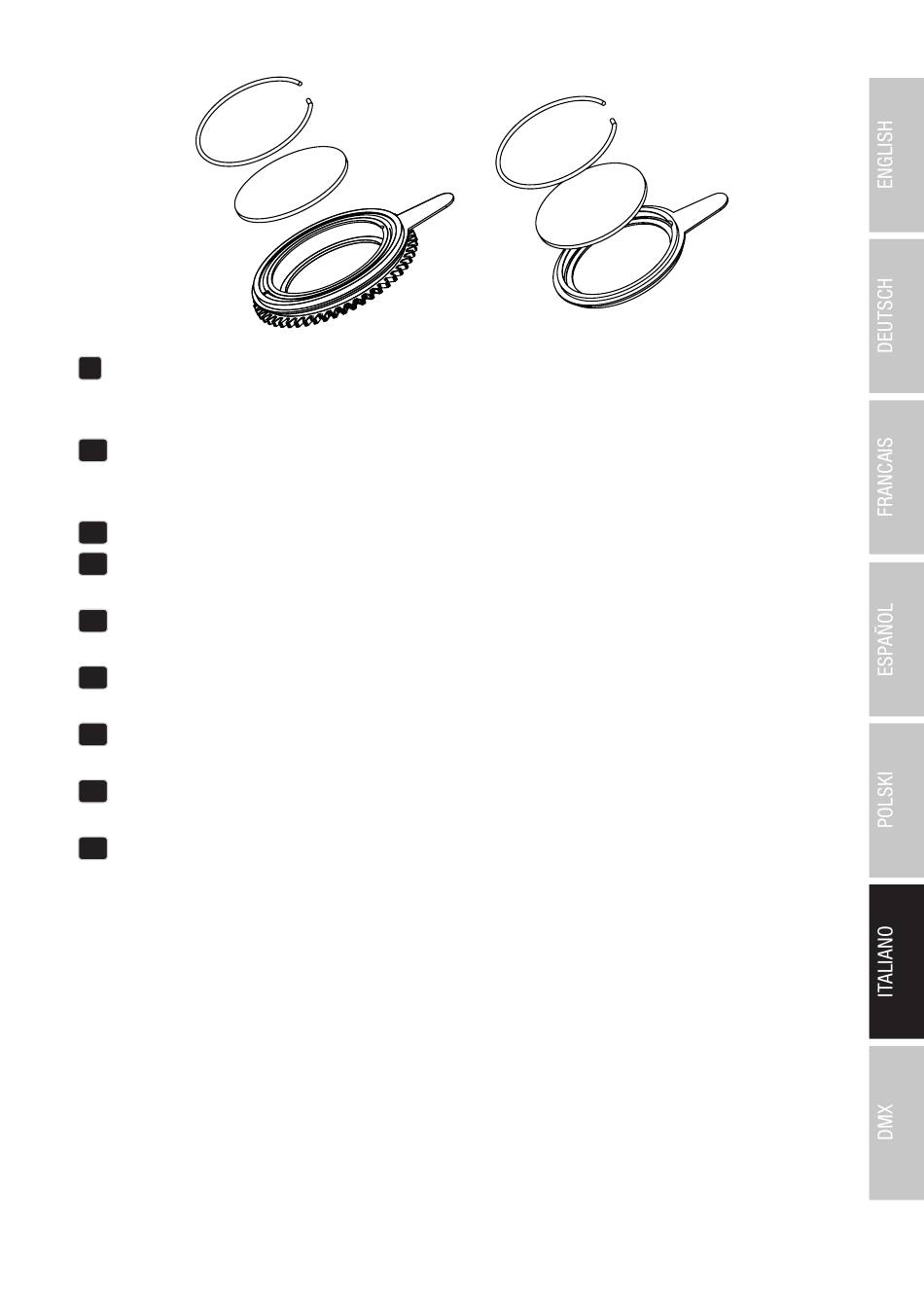

9 Quindi, riposizioni la staffa gobo nella ruota gobo, assicurandosi che la staffa gobo sia corret-
tamente inserita nell'incavo corrispondente. Con i gobo rotanti, può verificare che siano posiziona-
ti correttamente ruotando la ruota gobo; il gobo deve ruotare senza agganciarsi.
10
Reinstalli il modulo nella testa del proiettore, lo fissi con l'aiuto delle due viti allentate in
precedenza e ricolleghi le due spine per l'alimentazione di tensione e di segnale ai collegamenti
corrispondenti.
11 Rimuova la vecchia guarnizione dalla scanalatura nella cornice del vano di installazione.
12
Pulisca accuratamente la scanalatura e la superficie di contatto del coperchio. Si assicuri che
le superfici di contatto della guarnizione siano prive di oggetti estranei e di sporcizia.
13 Rimuova la nuova guarnizione dalla confezione ed elimini eventuali residui di distaccante per
stampi.
14 Ora posiziona la guarnizione in modo positivo nella scanalatura. Si assicuri che la guarnizione
non sia attorcigliata.
15
Riattacchi la corda di sicurezza del coperchio al posto appropriato nella testa dell'unità e
posizioni il coperchio in piano sulla guarnizione nel bordo dell'albero di installazione.
16 Prima stringa le viti centrali e poi quelle esterne del coperchio in senso trasversale con una
leggera forza.
17
Quindi stringa le viti centrali e poi le viti esterne in senso trasversale a 6 (± 0,5) kgf-cm.
Dopo aver montato il coperchio, esegua una prova di tenuta.
