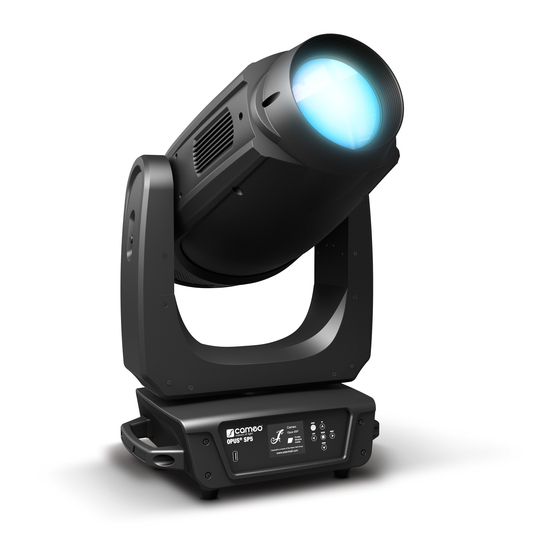

Cameo OPUS SP5 Bedienungsanleitung
Verwandte Anleitungen für Cameo OPUS SP5
Inhaltszusammenfassung für Cameo OPUS SP5
- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO OPUS SP5 PROFILE MOVING HEAD CLOSP5P...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD INTRODUCTION INTRODUCCIÓN CONNECTIONS, CONTROL AND DISPLAY ELEMENTS CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS OPERATION DE VISUALIZACIÓN CONTROL MENU (CONTROL) MANEJO SYSTEM SETTINGS (SETTINGS) MENÚ... -
Seite 17: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. - Seite 18 34. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen. 35. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden.
-
Seite 19: Einführung
Neutrik powerCON TRUE1 Netzeingangsbuchse. Betriebsspannung 100 - 240V AC / 50 - 60Hz. Ein geeignetes Netzkabel mit powerCON TRUE1 Gerätestecker befindet sich im Lieferumfang. POWER OUT Neutrik powerCON TRUE1 Netzausgangsbuchse. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet. -
Seite 20: Antenne Für W-Dmx
FUSE Sicherungshalter für 5 x 20mm Feinsicherungen. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. DMX IN Männliche 3- und 5-Pol XLR-Buchsen zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult). DMX OUT Weibliche 3- und 5-Pol XLR-Buchsen zum Weiterleiten des DMX-Steuersignals. -
Seite 21: Usb-Schnittstelle
Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs und des Motoren-Resets nacheinander „Software Update Please Wait...“ und das Cameo Logo mit Informationen zum Gerätemodell im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor angewählt war, wird aktiviert. -
Seite 22: Kontrollmenü (Control)
HAUPTANZEIGE In der oberen Zeile des Displays wird angezeigt, ob und welches Steuersignal am Gerät anliegt, in der Zeile darunter die aktuell aktivier- te Betriebsart (DMX Standard / Extended, Static, Auto, Slave) und gut sichtbar in der Mitte die DMX-Startadresse oder die entsprechende Betriebsart (im Beispiel DMX-Startadresse 001). - Seite 23 NETZWERKEINSTELLUNGEN (Network) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt „Network“ aus und bestätigen durch Drücken auf ENTER.
- Seite 24 STAND-ALONE-BETRIEBSARTEN (Stand Alone) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt „Stand Alone“ aus und bestätigen durch Drücken auf ENTER.
-
Seite 25: Systemeinstellungen (Settings)
SLAVE-BETRIEB (Slave) Die Auswahl der Slave-Betriebsart erfolgt wie zuvor unter Punkt „STAND-ALONE-BETRIEBSARTEN“ beschrieben. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell, gleicher Softwarestand) mit Hilfe eines DMX-Kabels (Master DMX OUT - Slave DMX IN) und aktivieren in der Master-Einheit eine der Standalone Betriebsarten Auto oder Static. Nun folgt die Slave-Einheit der Master-Einheit. Drücken Sie wiederholt auf MODE, um zur Hauptanzeige zurückzugelangen. -
Seite 26: Dimmerkurven
LED Frequency Einstellen der LED PWM 650Hz, 1530Hz, Frequenz 3600Hz, 12KHz, 25KHz Pan/Tilt Einstellungen des Geräte- Pan Reverse keine Umkehrung der Pan Bewegungsrichtung kopfs Umkehrung der Pan Bewegungsrichtung Tilt Reverse keine Umkehrung der Tilt Bewegungsrichtung Umkehrung der Tilt Bewegungsrichtung Pan Angle Pan Winkel 630°... -
Seite 27: Geräteinformationen (Info)
Calibrate - Kalibrieren der Komponenten mit Werten von 000 bis 255 (Passwort 050). Test Manual - Manuelles Testen der Komponenten mit Werten von 000 bis 255. Reset Motor - Zurücksetzen der Motoren. All = Alle Motoren, Pan&Tilt = Pan und Tilt Motoren, Head Only = Motoren im Gerätekopf. USB Update - Firmware-Update via USB-Schnittstelle. -
Seite 28: Aufstellung Und Montage
AUFSTELLUNG UND MONTAGE Dank der integrierten Gummifüße kann der Scheinwerfer an einer geeigneten Stelle auf eine feste und ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe zweier Omega-Bügel, die an der Gerätebasis befestigt werden (A). Zwei Omega-Bügel sind im Lieferumfang enthalten, geeignete Traversenklemmen sind optional erhältlich. -
Seite 29: Technische Daten
Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR. DMX-KABEL: Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. -
Seite 30: Herstellererklärungen
DMX Funktionen: Pan/Tilt, Pan/Tilt fein, Dimmer, Dimmer fein, multifunktionales Stroboskop, Cyan, Cyan fein, Magenta, Magenta fein, Yellow, Yellow fein, CTO, CTO fein, Farbrad, Farbrad Rotation, Goborad 1, Gobo 1 Rotation, Gobo 1 Rotation fein, Goborad 1 Rotation, Gobo 1 Shake, Goborad 2, Goborad 2 Rotation, Gobo 2 Shake, Zoom, Zoom fein, Fokus, Fokus fein, Iris, Prisma, Prisma Rotation, Frost, Blade 1 - 4, Blade 1 - 4 fein, Shape Rotation, Shape Rotation fein, Pan/Tilt Makros, Pan/Tilt Speed, Dimmerkurve, Systemeinstellun- Standalone Funktionen:... - Seite 96 Open - Close Pulse, slow -> fast (with Dim) Pulse , slow -> fast (without Dim) Pulse Random, slow -> fast (without Dim) Iris Iris Ramp up, slow -> fast (with Dim) Ramp up, slow -> fast (without Dim) Ramp down, slow -> fast (with Dim) Ramp down, slow ->...
- Seite 100 CAMEOLIGHT.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 01...
