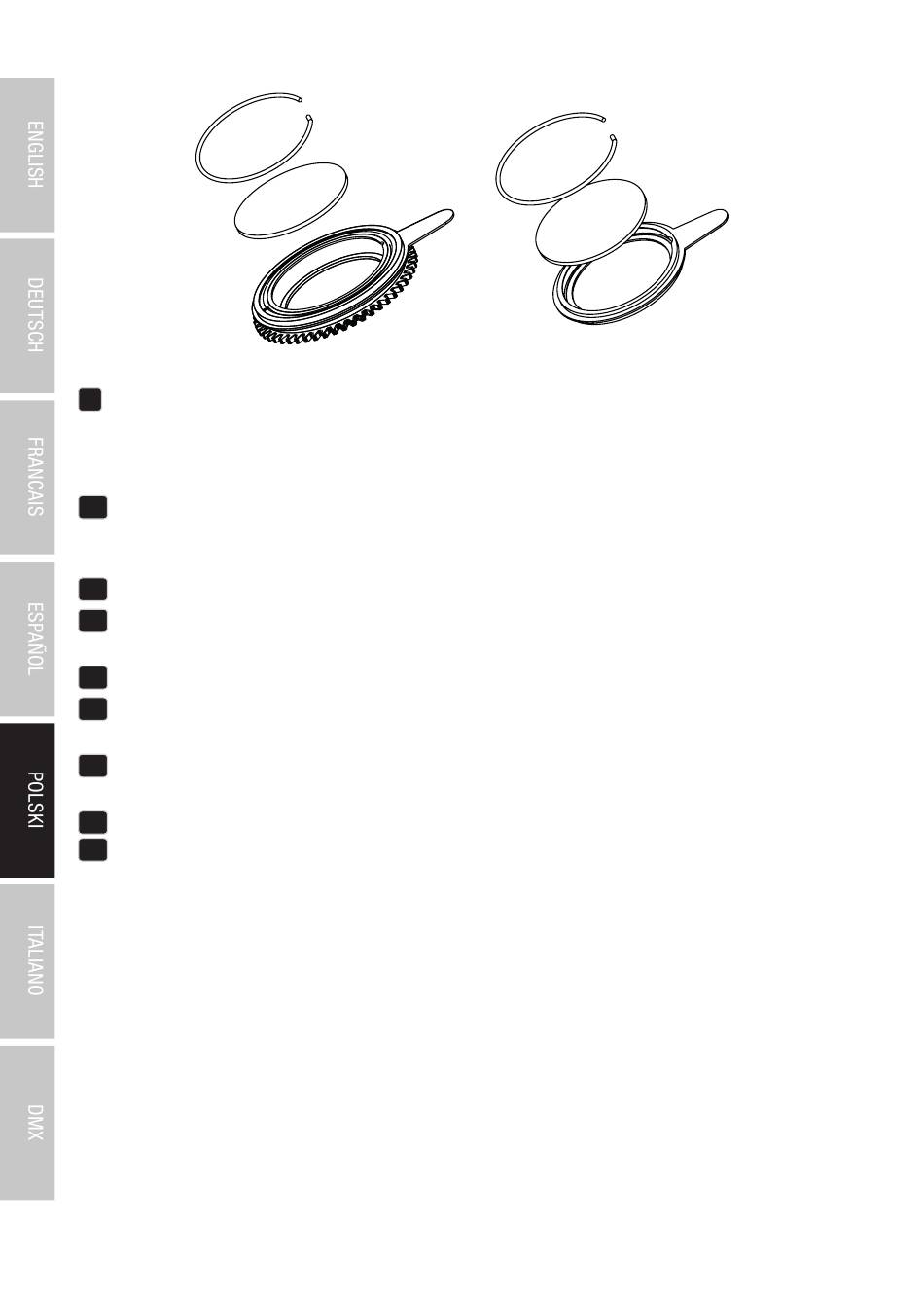

Następnie umieścić uchwyt gobo z powrotem w kole gobo, upewniając się, że uchwyt gobo
jest prawidłowo osadzony w odpowiednim zagłębieniu. W przypadku gobosów obrotowych można
sprawdzić, czy są one prawidłowo osadzone, obracając kołem gobo; gobo musi się obracać bez
zaczepiania.
10 Ponownie zamontować moduł w głowicy reflektora, zabezpieczyć go za pomocą dwóch
wcześniej poluzowanych śrub i ponownie podłączyć dwie wtyczki zasilania napięciem i sygnałem
do odpowiednich przyłączy.
11
Wyjąć starą uszczelkę z rowka w otoku wnęki instalacyjnej.
12 Dokładnie oczyścić rowek i powierzchnię styku pokrywy. Upewnić się, że powierzchnie kon-
taktowe uszczelnienia są wolne od ciał obcych i zanieczyszczeń.
13 Wyjąć nową uszczelkę z opakowania i usunąć pozostałości środka oddzielającego formy.
14
Teraz należy umieścić uszczelkę pozytywnie w rowku. Upewnić się, że uszczelka nie jest
przekręcona.
15 Ponownie zamocować linkę zabezpieczającą pokrywy w odpowiednim miejscu w głowicy
urządzenia i umieścić pokrywę płasko na uszczelce w otoczeniu wału instalacyjnego.
16 Najpierw należy delikatnie dokręcić na krzyż środkowe, a następnie zewnętrzne śruby pokrywy.
17
Następnie dokręcić śruby środkowe, a potem zewnętrzne na krzyż do 6 (± 0,5) kgf-cm.
Po zamontowaniu pokrywy należy przeprowadzić próbę szczelności.
