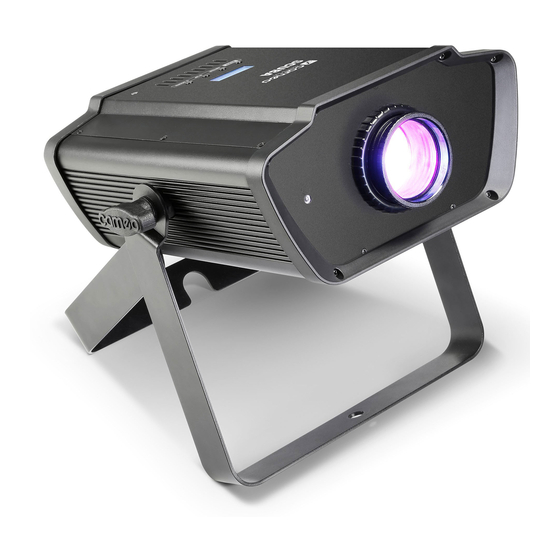

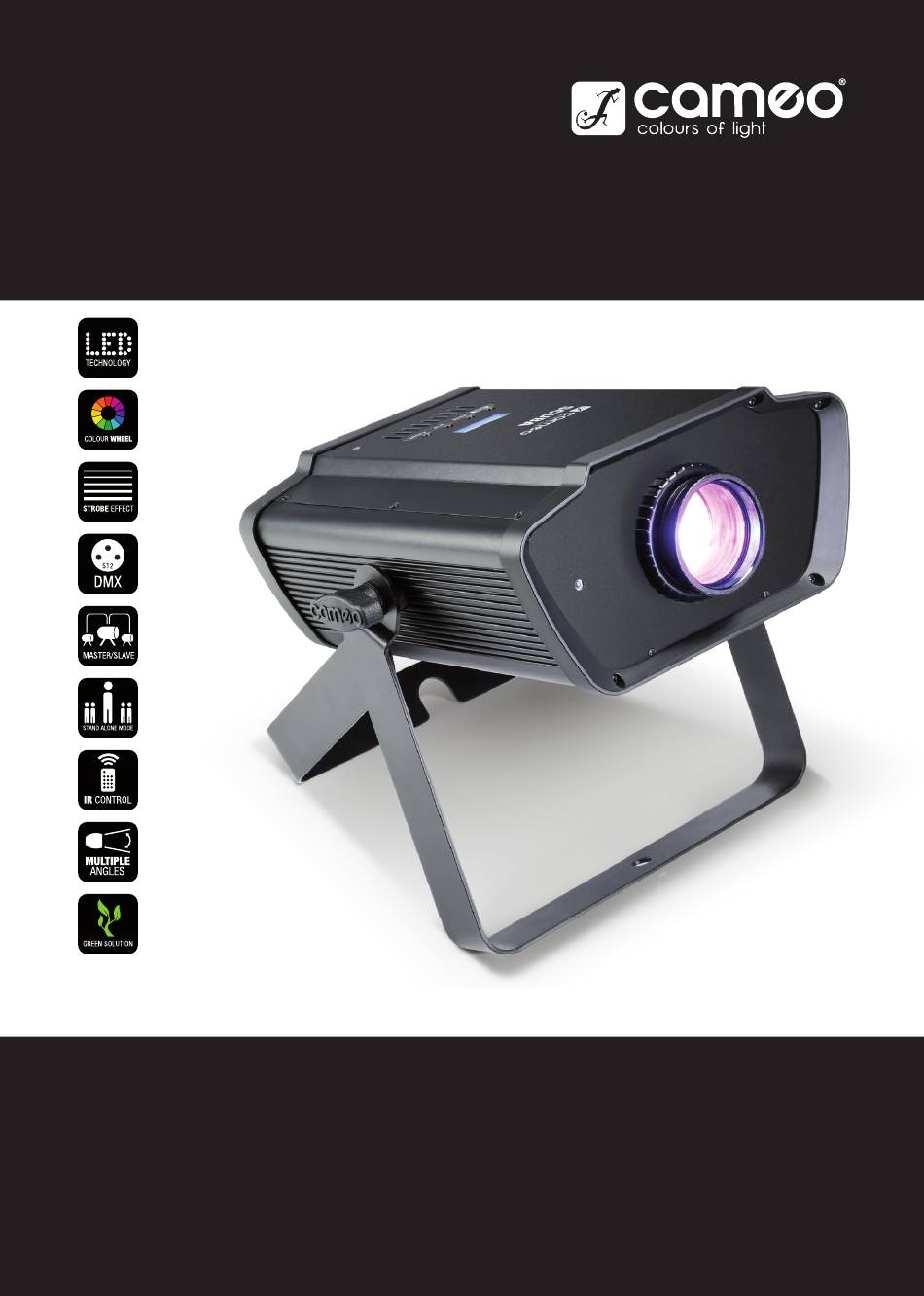

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO SCUBA WATER EFFECT LIGHT WITH 90W LED, COLOUR WHEEL AND 2 LENSES CLSCUBA...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD INTRODUCTION INTRODUCCIÓN CONNECTION, CONTROL AND DISPLAY ELEMENTS CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS OPERATION DE VISUALIZACIÓN IR REMOTE CONTROL MANEJO REPLACING THE LENS MANDO A DISTANCIA POR INFRARROJOS SETUP AND INSTALLATION CAMBIO DE LA LENTE... -
Seite 13: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. -
Seite 14: Einführung
34. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen. 35. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. -
Seite 15: Anschlüsse, Bedien- Und Anzeigeelemente
WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. POWER OUT IEC Netzausgangsbuchse. Dient der Netzversorgung weiterer CAMEO Scheinwerfer (maximaler Gesamtanschlusswert 5A). DMX IN Männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult) DMX OUT Weibliche 3-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals. -
Seite 16: Bedienung
Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs nacheinander verschiedene Informationen im Display angezeigt: „Update Wait...“ (nur für Servicezwecke), „Motor Reset“, „WELCOME TO Cameo“ und die Software-Version. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor angewählt war, wird aktiviert. -
Seite 17: Statischer Modus
STATISCHER MODUS Der Statische Modus ermöglicht es, ähnlich wie mit einem DMX-Steuergerät, Dimmer, Stroboskop, Effekträder und Farbrad direkt am Gerät mit Werten von 000 bis 255 einzustellen. Somit kann eine individuelle Szene erstellt werden, ohne einen zusätzlichen DMX-Controller zu benötigen. Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menüpunkt „Mode“... -
Seite 18: Systeminformationen
SYSTEMINFORMATIONEN Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menüpunkt „System“ (untere Zeile) aus und bestätigen mit ENTER. Daraufhin gelangen Sie in das Untermenü zum Auswählen der Untermenüpunkte (siehe Tabelle, Auswahl mit UP und DOWN, Anzeige der Information mit ENTER). -
Seite 19: Tausch Der Linse
TAUSCH DER LINSE Im Lieferumfang befinden sich zwei Linsen mit unterschiedlichem Abstrahlwinkel (28° und 40°). Zum Tauschen einer Linse trennen Sie den Projektor allpolig vom Netz (Netzstecker ziehen), lösen die Arretierschraube (A) im Gewindering und drehen die Linse gegen den Uhrzei- gersinn aus dem Gehäuse. -
Seite 20: Dmx Technik
DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. -
Seite 21: Technische Daten
TECHNISCHE DATEN Artikelnummer: CLSCUBA Produktart: LED Effekt Projektor Typ: Wasser-Effekt Anzahl Leuchtmittel: Typ Leuchtmittel: 90W LED Farbtemperatur: Kaltweiß 9400K Farbrad Anzahl Farben: 7 + offen und Split-Farben Anzahl Effektscheiben: 2 (separat steuerbar) Abstrahlwinkel: Linse A 28° Linse B 40° DMX-Eingang: 3-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich... -
Seite 22: Herstellererklärungen
HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFAC- TURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. KORREKTE ENTSORGUNG DIESES PRODUKTS (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 64 CAMEOLIGHT.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 01...
