- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO FLAT STAR 2IN1 LED FLAT PAR CLFLATSTAR...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 36-37 INTRODUCTION INTRODUCCIÓN 37-38 FRONT PARTE DELANTERA CONNECTIONS, OPERATING AND DISPLAY ELEMENTS CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS OPERATION 7-10 DE VISUALIZACIÓN 39-40 IR REMOTE CONTROL FUNCIONAMIENTO... -
Seite 14: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. -
Seite 15: Einführung
die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten. -
Seite 16: Vorderseite

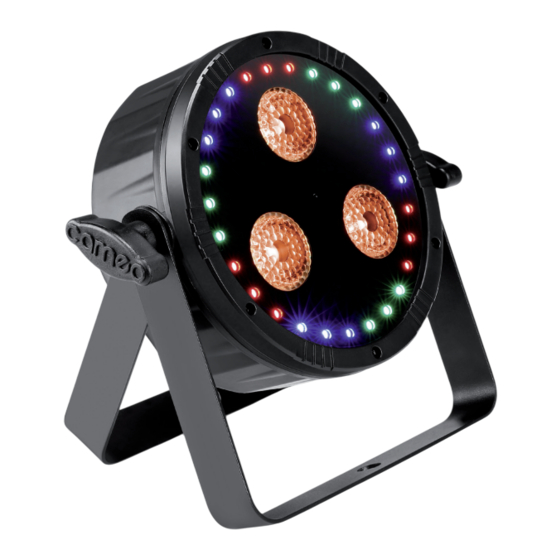

BEDIENUNG: Der Cameo CLFLATSTAR ist ein Effekt-Scheinwerfer, der 3 RGBWA+UV 6-in-1 LEDs und 27 SMD-LED vereint. Die 2 Effekte können unabhängig voneinander gesteuert werden. Der Cameo Effekt-Scheinwerfer lässt sich sowohl als Standalone-Gerät, im Master/Slave-Betrieb, per Musiksteuerung, IR Fernbedienung und via DMX-512-Protokoll betreiben. -
Seite 17: Anschlüsse, Bedien- Und Anzeigeelemente
Werten gemäß des Aufdrucks auf dem Gehäuse. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. POWER OUT IEC Netzausgangsbuchse. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet. DMX IN Männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. -
Seite 18: Bedienung
BEDIENTASTEN MODE: Drücken Sie auf die MODE-Taste, um in der Menüstruktur höher zu gelangen. ENTER: Bestätigen von Programmauswahl und Wertänderungen. UP und DOWN: Auswahl der Hauptmenüpunkte, der Programme, ändern von Werten, wie z.B. Programmgeschwindigkeit und DMX-Adresse. MIC SENSITIVITY Drehregler für die Einstellung der Mikrofonempfindlichkeit in der Standalone Betriebsart Musiksteuerung, der Steuerung per IR-Fernbedienung und Musiksteuerung in der DMX-Betriebsart. -
Seite 19: Master / Slave Betrieb (Slav)
AUTOMATISCHE STEUERUNG (Auto) Wählen Sie im Hauptmenü mit Hilfe der Tasten UP und DOWN den Menüpunkt ModE aus, bestätigen mit ENTER, dann wählen Sie Auto und bestätigen nochmals mit ENTER. Wählen Sie nun abermals mit Hilfe von UP und DOWN aus den drei verschiedenen Programm-Kategorien ALL, LEd und SMd die gewünschte Kategorie aus und bestätigen mit ENTER (ALL = Center-LEDs RGBWA+UV plus SMD-LED-Ring, LEd = Center-LEDs RGBWA+UV, SMd = SMD-LED-Ring). -
Seite 20: Systemeinstellungen (Set)
STATISCHER MODUS (StAt) Die Betriebsart Statischer Modus bietet die Möglichkeit, die Helligkeit der 6 Farben der RGBWA+UV-Center-LEDs separat einzustellen und damit eine nahezu unbegrenzte Anzahl unterschiedlicher Farben zu erzeugen (Farbmischung). Darüber hinaus kann eines von 7 Farb-Presets (7 Presets + Blackout) des SMD-LED-Rings aktiviert werden. Wählen Sie im Hauptmenü den Punkt ModE mit Hilfe von UP und DOWN, bestätigen mit ENTER und wählen dann wiederum mit UP und DOWN den Menüpunkt StAt aus und bestätigen mit ENTER. -
Seite 21: Display Darstellung
SYSTEMSOFTWARE (inFo) Wählen Sie im Hauptmenü den Punkt inFo mit Hilfe der Tasten UP und DOWN aus und bestätigen mit ENTER. Drücken Sie nun abermals auf ENTER, um die Softwareversion anzeigen zu lassen. -> ENTER -> ENTER <- MODE DISPLAY DARSTELLUNG Die Darstellung der Zeichen im Display lässt sich um 180°... -
Seite 22: Aufstellung Und Montage
AUFSTELLUNG UND MONTAGE Dank des integrierten Doppelbügels kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe einer geeigneten Traversenklemme (nicht im Lieferumfang enthalten). Sorgen Sie für eine feste Verbindung am Montagebügel und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Sicherungsöse (A). -
Seite 23: Technische Daten
Steckerbelegung: DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.): Shield Shield DMX-ABSCHLUSSSTECKER (TERMINATOR): Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt). 3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3 5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5 Steckerbelegung: 3-Pol XLR-Stecker:... -
Seite 24: Herstellererklärungen
Betriebsspannung: AC 100V - 240V / 50 - 60Hz Leistungsaufnahme: Sicherung: T1A / 250V (5 x 20mm) Umgebungstemperatur (in Betrieb): 10°C - 40°C Relative Luftfeuchtigkeit: <85%, nicht kondensierend Gehäusematerial: ABS/ Metall Gehäusefarbe: schwarz Gehäusekühlung: Lüfter Abmessungen (B x H x T, ohne Bügel): 175 x 175 x 95mm Gewicht: 1,2kg... - Seite 76 CAMEOLIGHT.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 01...
