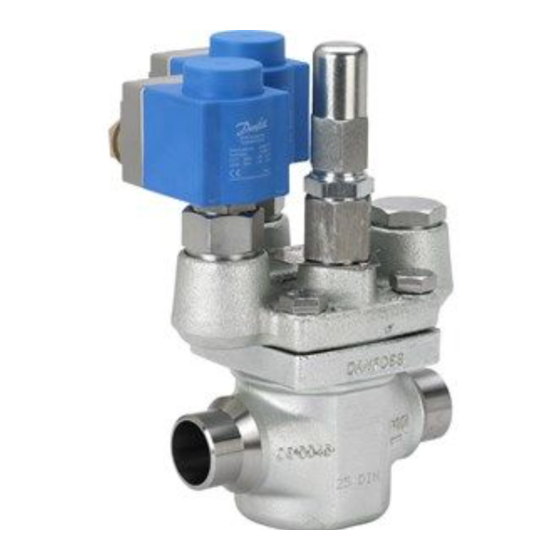

Servo operated valve
Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

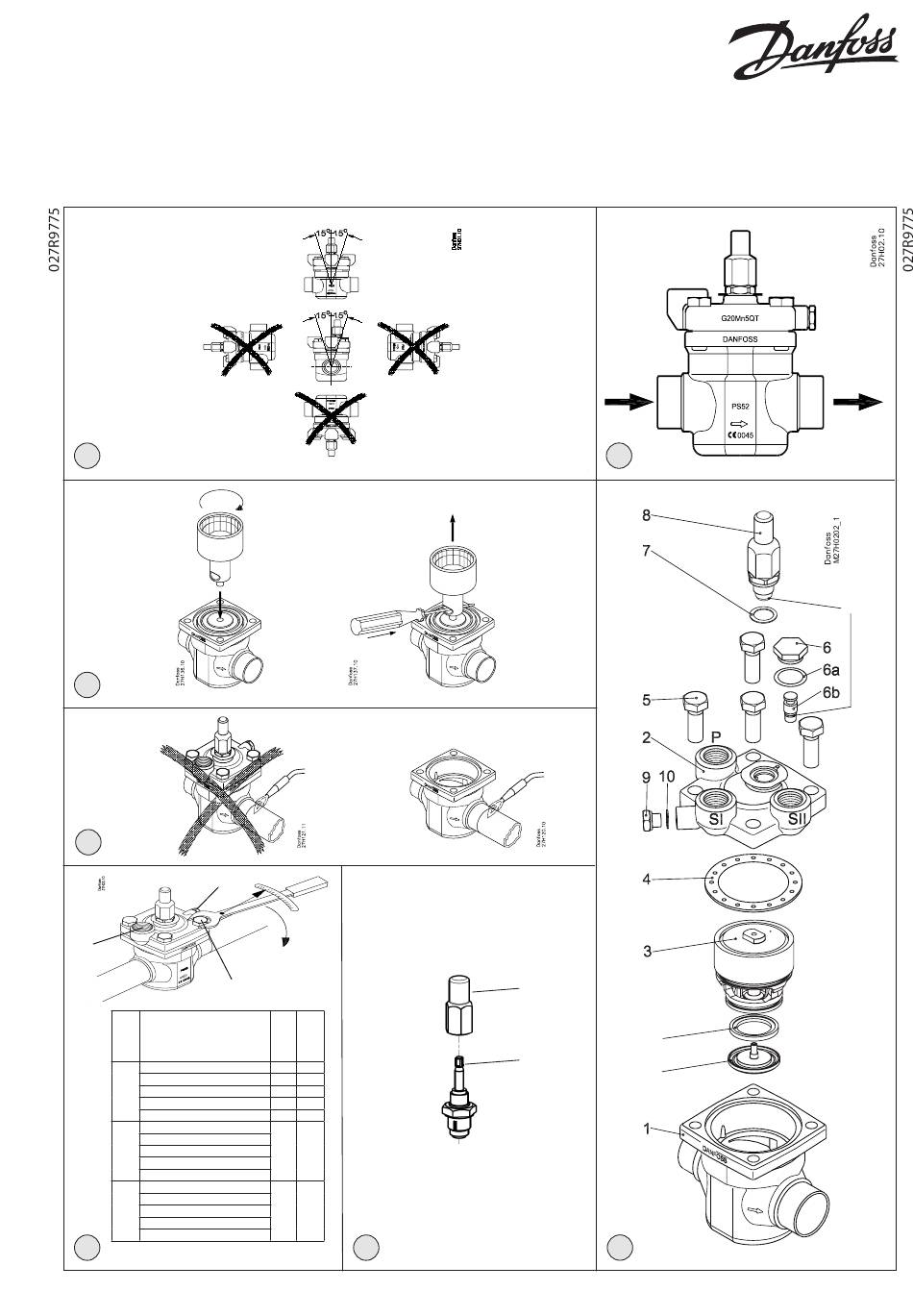

Installation Guide
Servo operated valve
ICS 25-65
1
3
5
B
C
A
Ventilhus størrelse
Valve body size
Ventil-gehäusegröße
Taille du corps de vanne
Tamanho do corpo da válvula
25
32
Pos.
Rep.
40
A
50
65
25
32
Pos.
Rep.
40
B
50
65
25
32
Pos.
Rep.
40
C
50
65
6
© Danfoss A/S (AC-MCI/MWA), 2014-08
Nm
ft lb
100
74
120
88
120
88
140
103
150
110
25
18
50
37
7
DKRCI.PI.HS0.A4.ML / 520H0953
2
A
3a
B
3b
4
11
1

Werbung

loading

Verwandte Anleitungen für Danfoss ICS 25

Inhaltszusammenfassung für Danfoss ICS 25

  • Seite 1 Installation Guide Servo operated valve ICS 25-65 Ventilhus størrelse Valve body size Ventil-gehäusegröße ft lb Taille du corps de vanne Tamanho do corpo da válvula Pos. Rep. Pos. Rep. Pos. Rep. © Danfoss A/S (AC-MCI/MWA), 2014-08 DKRCI.PI.HS0.A4.ML / 520H0953...

  • Seite 2: Installation

    ICS ventilerne er belagt med zink-krom fra brug. fabrikken. Zink-kromen dækker ikke de svejsede Danfoss påtager sig intet ansvar for fejl eller Hvis en ekstern pilotventil bruges, skal forbindelser. Hvis det er nødvendigt med mere udeladelser. Danfoss Industrial Refrigeration pilotledningen forbindes til den øvre side af...

  • Seite 3: Maintenance

    In cases of doubt, please contact Danfoss. The valve must be installed with the spindle in Tightening (fig. 6) Tighten the top cover with a torque wrench, to vertically upwards position (fig.

  • Seite 4: Wartung

    Kältemittel zertifiziert. werden. Der Kopfdeckel kann um 4 x 90° im Die ICS-Ventile sind ab Werk zinkchroma-tisiert. Wenden Sie sich im Zweifelsfall bitte an Danfoss. Verhältnis zum Ventilgehäuse gedreht werden. Die Zinkchromatisierung bedeckt jedoch nicht die Das Ventil verfügt über eine Handspindel zum Zeichnungen dienen nur zur Veranschaulichung, Schweißanschlüsse.
  • Seite 5 Si le joint Utiliser exclusivement des pièces de rechange Tige de manoeuvre manuelle est déformé ou que la surface est détériorée, le Danfoss d’origine, y compris pour ce qui est des Bouchon remplacer. joints et joints toriques. Les pièces de rechange Joint homologuées garantissent que le matériau est bien...
  • Seite 6 (fig. 2). A na fábrica. A cromatização de zinco não abrange as A Danfoss não se responsabiliza por erros e tampa superior pode ser girada 4 X 90° em relação conexões de soldagem. Caso seja necessária omissões.
  • Seite 7 © Danfoss A/S (AC-MCI/MWA), 2014-08 DKRCI.PI.HS0.A4.ML / 520H0953...
  • Seite 8 DKRCI.PI.HS0.A4.ML / 520H0953 © Danfoss A/S (AC-MCI/MWA), 2014-08...
