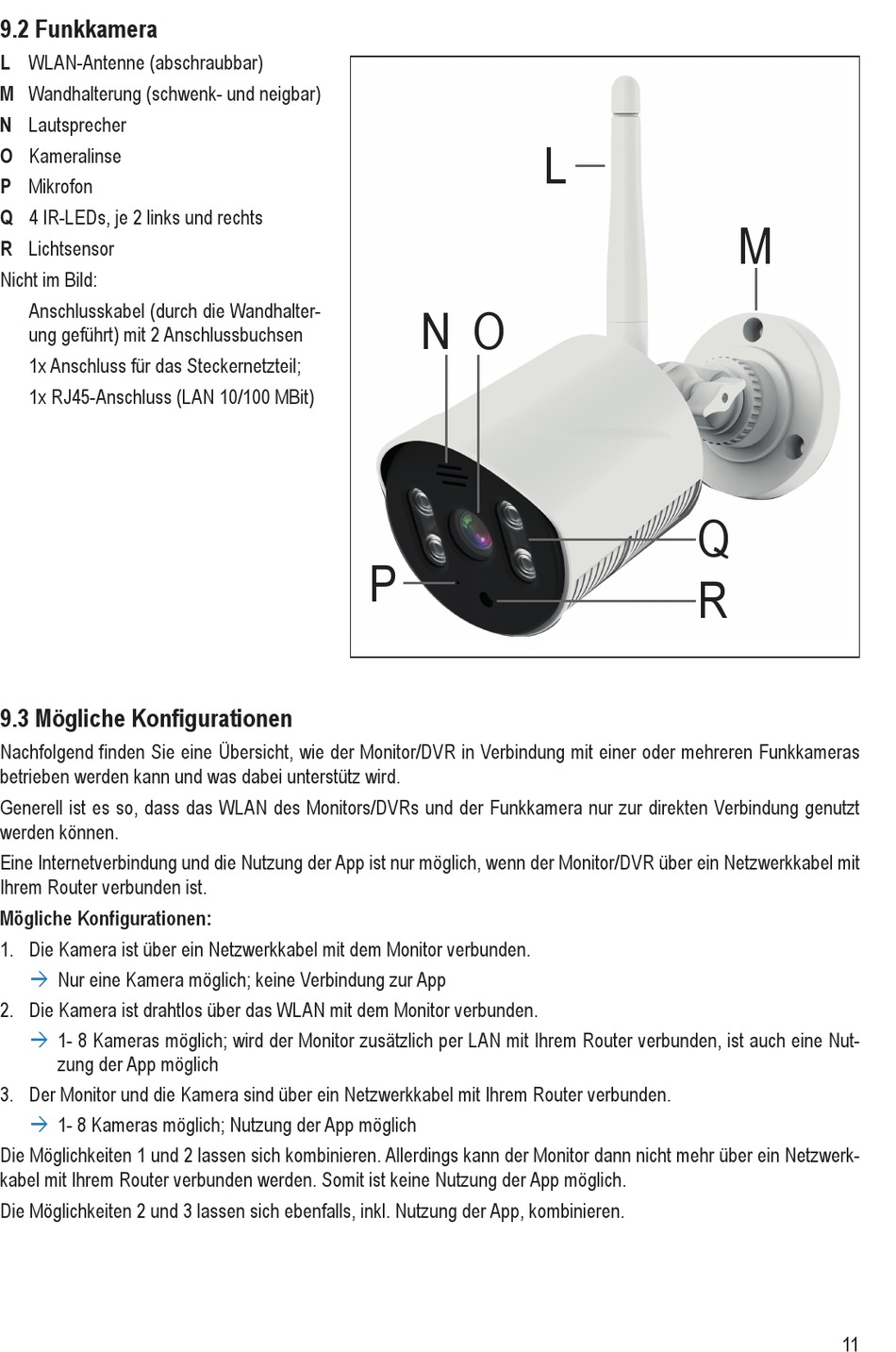

9.2 Funkkamera

L WLAN-Antenne (abschraubbar)
M Wandhalterung (schwenk- und neigbar)
N Lautsprecher
O Kameralinse
P Mikrofon
Q 4 IR-LEDs, je 2 links und rechts
R Lichtsensor
Nicht im Bild:
Anschlusskabel (durch die Wandhalter-
ung geführt) mit 2 Anschlussbuchsen
1x Anschluss für das Steckernetzteil;
1x RJ45-Anschluss (LAN 10/100 MBit)
9.3 Mögliche Konfigurationen
Nachfolgend finden Sie eine Übersicht, wie der Monitor/DVR in Verbindung mit einer oder mehreren Funkkameras
betrieben werden kann und was dabei unterstütz wird.
Generell ist es so, dass das WLAN des Monitors/DVRs und der Funkkamera nur zur direkten Verbindung genutzt
werden können.
Eine Internetverbindung und die Nutzung der App ist nur möglich, wenn der Monitor/DVR über ein Netzwerkkabel mit
Ihrem Router verbunden ist.
Mögliche Konfigurationen:
1. Die Kamera ist über ein Netzwerkkabel mit dem Monitor verbunden.
Nur eine Kamera möglich; keine Verbindung zur App
Æ
2. Die Kamera ist drahtlos über das WLAN mit dem Monitor verbunden.
1- 8 Kameras möglich; wird der Monitor zusätzlich per LAN mit Ihrem Router verbunden, ist auch eine Nut-
Æ
zung der App möglich
3. Der Monitor und die Kamera sind über ein Netzwerkkabel mit Ihrem Router verbunden.
1- 8 Kameras möglich; Nutzung der App möglich
Æ
Die Möglichkeiten 1 und 2 lassen sich kombinieren. Allerdings kann der Monitor dann nicht mehr über ein Netzwerk-
kabel mit Ihrem Router verbunden werden. Somit ist keine Nutzung der App möglich.
Die Möglichkeiten 2 und 3 lassen sich ebenfalls, inkl. Nutzung der App, kombinieren.
N O
P
L
Q
R
M
11
