8607_de_03
2.12.2
Serielle Schnittstelle PRG (Mini-DIN-Buchse)
Diese serielle Schnittstelle bietet neben der Ethernet-Schnittstelle die Möglichkeit, von
einem PC aus mit dem Inline-Controller zu kommunizieren.
Für die direkte Verbindung zwischen dem Inline-Controller und einem PC mit PC Worx über
die serielle Schnittstelle PRG wird ein Verbindungskabel benötigt. Schließen Sie das Ver-
bindungskabel an die Programmierschnittstelle des Inline-Controllers (Bezeichnung PRG)
und an die serielle Schnittstelle des PCs an.
Über diese Schnittstelle können Sie entweder die IP-Adresse des Inline-Controllers ver-
geben und mit dem Diagnose-Tool Diag+ auf den Inline-Controller zugreifen oder über
Funktionsbausteine mit speziellen Ein-/Ausgabegeräten kommunizieren (siehe
Kapitel 3.13, „Funktionsbausteine für RS-232-Kommunikation").
Der Inline-Controller kann nicht über die RS-232-Schnittstelle programmiert werden.
1
2
4
5
6

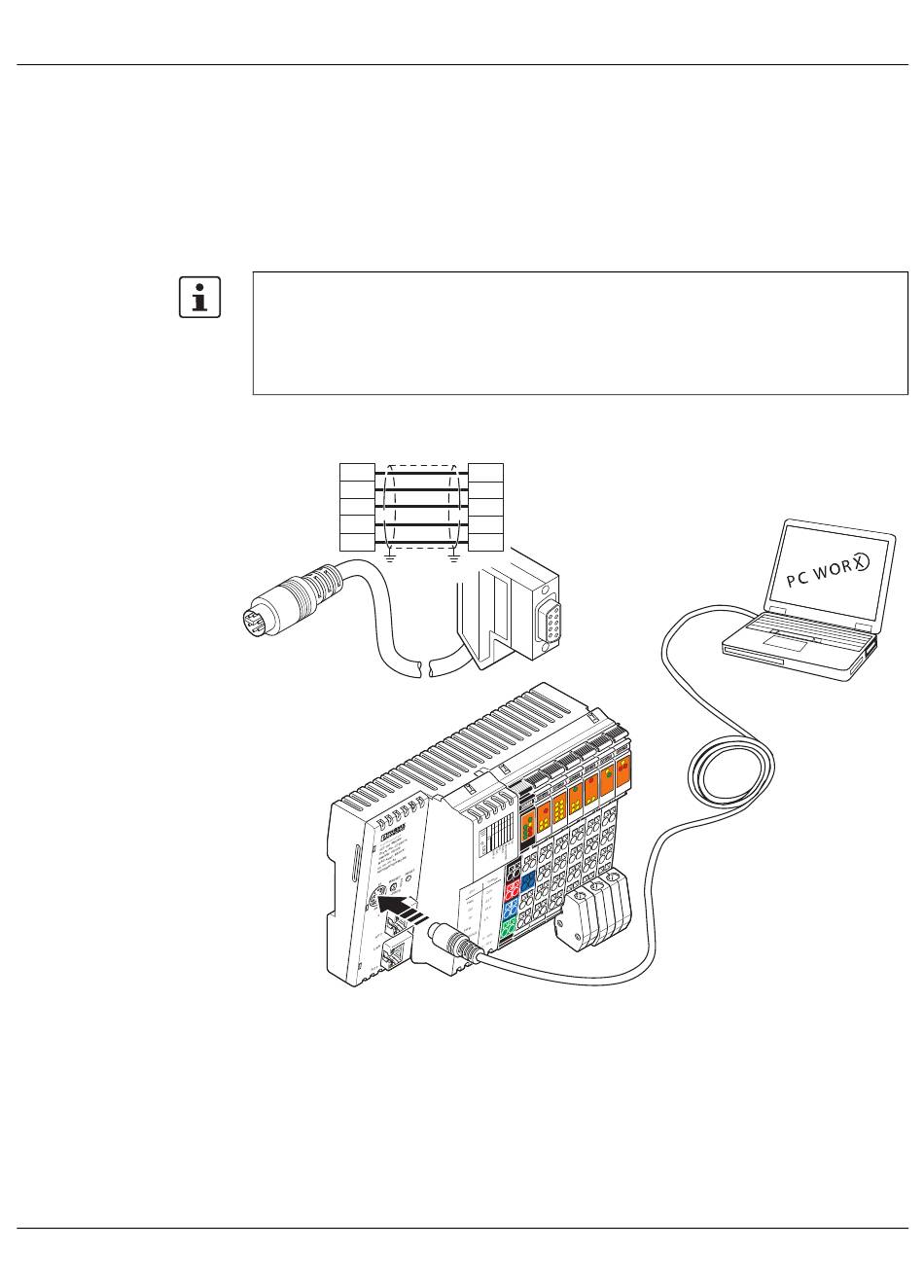

Bild 2-21
Verbindungskabel zwischen PC und Inline-Controller, im Bild:
ILC 191 ME/AN
Beschreibung des Inline-Controllers
2
3
5
8
7
P F
O 2
O 1
A
B S
U A
FA IL
R D Y
R x D
T x D
I2
P 2
I1
P 1
I4
D 2
I3
D 1
E
I6
I5
I8
F R
I7
Q 2
Q 1
F F
Q 4
U L
Q 3
B F
U S
S F
U M
R
P W
37
