Phoenix Contact ILC 191 ME/AN Anwenderhandbuch Seite 80

ILC 191 ME/X
80
PHOENIX CONTACT
REQUEST
DONE

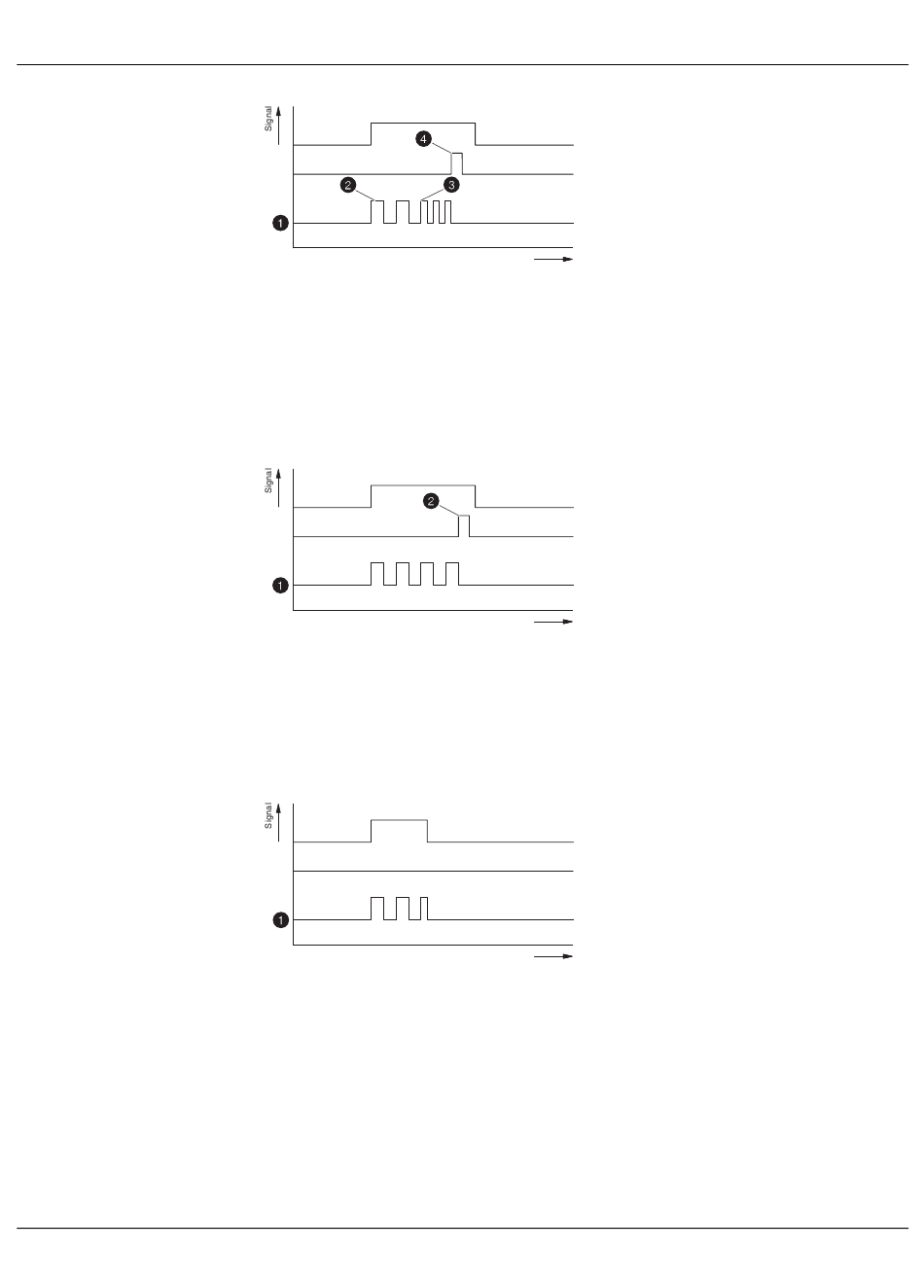

Bild 3-23 Signalverlauf bei Änderung der Frequenz des Ausgangssignals
Legende:
1 Signalverlauf am Ausgang P1/P2 (Parameter PULSE_CNT = 5)
2 Parameter FREQUENCY = 2
3 Parameter FREQUENCY = 4
4 Ausgabestatus des PWM-Signals (Abarbeitung ist erfolgt)
REQUEST
DONE
Bild 3-24 Signalverlauf bei Erreichen des am Eingang PULSE_CNT angegegebenen
Werts (der Ausgang DONE ist nur für die Dauer eines Zyklus TRUE)
Legende:
1 Signalverlauf am Ausgang P1/P2 (Parameter PULSE_CNT = 4)
2 Ausgabestatus des PWM-Signals (Abarbeitung ist erfolgt)
REQUEST
DONE
Bild 3-25 Signalverlauf bei Änderung der Frequenz des Ausgangssignals und konti-
nuierlicher Ausgabe (PULSE_CNT = 0)
Legende:
1 Signalverlauf am Ausgang P1/P2 (Parameter PULSE_CNT = 4)
t
t
t
8607_de_03
