Prozedur 2
Die Referenzfahrt wird in die negative Richtung gestartet und das Referenzieren erfolgt in
negativer Richtung.
IN1
IN1

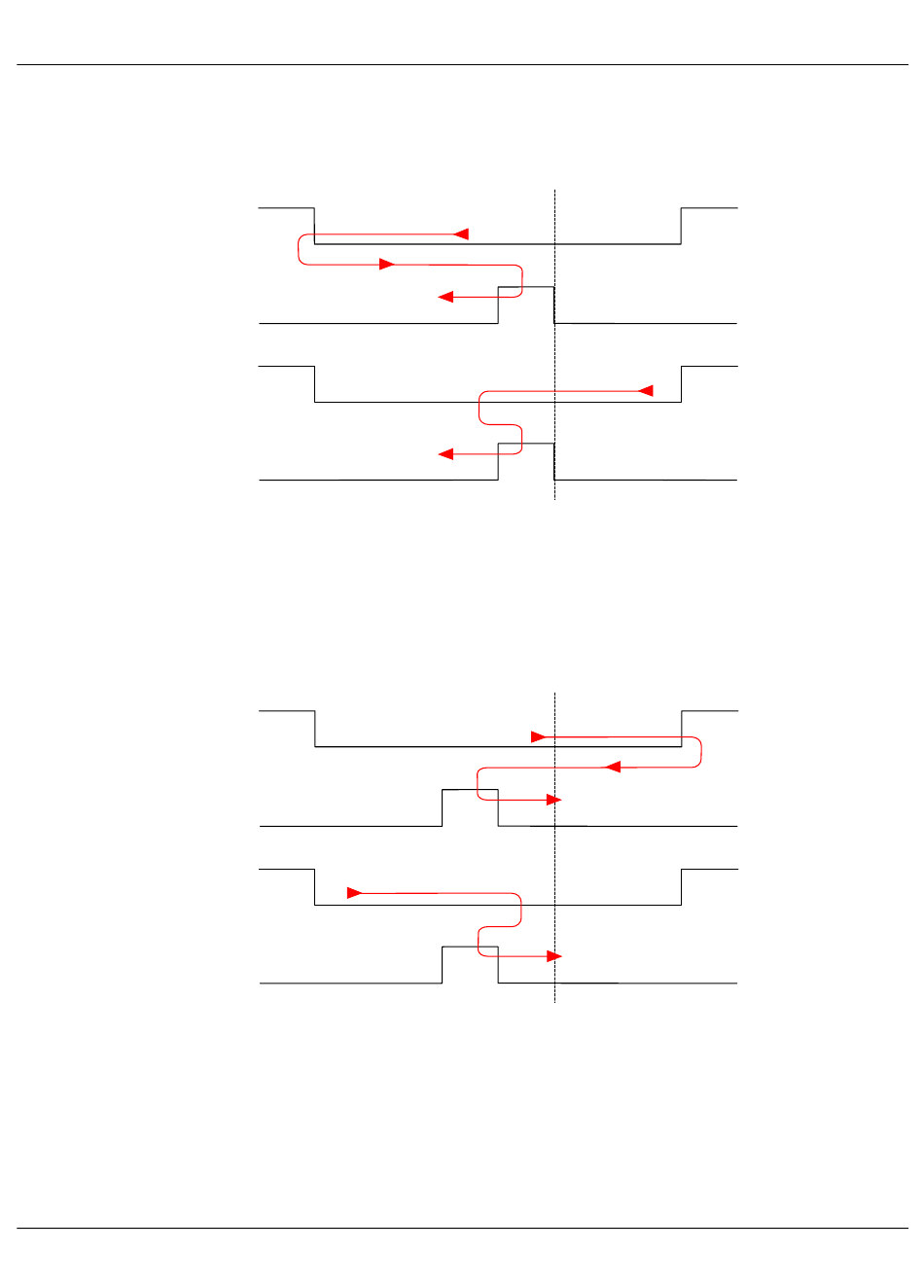

Bild 5-7 Referenzfahrt: Prozedur 2
Prozedur 3
Die Referenzfahrt wird in der positiven Richtung gestartet und das Referenzieren erfolgt
ebenfalls in positiver Richtung. Der Ablauf der Referenzfahrt ist wie bei Prozedur 1, die
Fahrt wird jedoch in positiver Richtung begonnen.
IN1
IN1
Bild 5-8 Referenzfahrt: Prozedur 3
