Tabelle 2-5
Belegung der Klemmpunkte des Steckers 4
Klemmpunkt
Belegung
Stecker 4
Ausgangsklemmpunkte
1.1
P1
2.1
P2
1.2, 2.2
GND
1.3
D1
2.3
D2
1.4, 2.4
FE
8607_de_03
2.17
Pulsrichtungsausgänge und PWM-Funktion
Zur Pulsweitenmodulation (PWM) stehen zwei PWM-Ausgänge mit Richtungssignalen zur
Verfügung. Die Parametrierung der PWM-Ausgänge erfolgt in PC Worx über die Funktions-
baustein PULSE_CH1 und PULSE_CH2, s. hierzu Kapitel 3.12 auf Seite 77.
Für den Betrieb von eindimensionalen Achsenanwendungen mit Schritt- oder Servomo-
toren mit Pulsrichtungsschnittstelle steht in PC Worx die Easy Motion-Funktionsbaustein-
Bibliothek zur Verfügung. Weitere Informationen hierzu finden Sie im Kapitel 5.

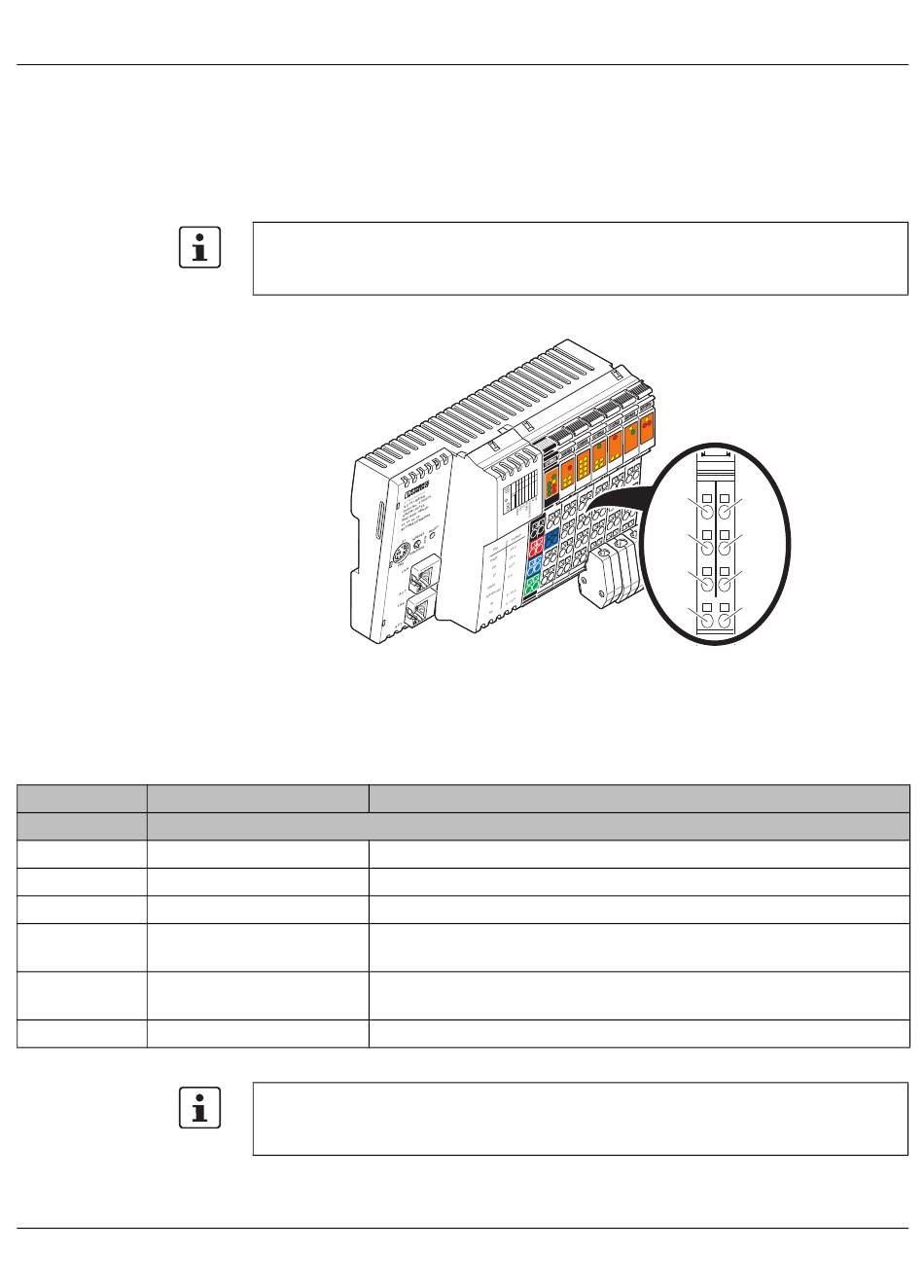

Bild 2-28
Belegung der Klemmpunkte des Steckers 4, im Bild: ILC 191 ME/AN
Bemerkung
Ausgang PWM-Kanal 1 (Signal: PWMO1)
Ausgang PWM-Kanal 2 (Signal: PWMO2)
Masseanschluss für 2- und 3-Leiteranschluss
Richtungssignal, korrespondierend zum PWM-Signal/Frequenzsignal
PWMO1
Richtungssignal, korrespondierend zum PWM-Signal/Frequenzsignal
PWMO2
Funktionserde
Falls für den Anschluss des Peripheriegerätes eine geschirmte Leitung erforderlich ist,
verwenden Sie den Inline-Schirmstecker IB IL SCN 6-SHIELD-TWIN (Art.-Nr. 2740245)
oder IB IL SCN-6 SHIELD (Art.-Nr. 2726353).
