Mithilfe der Pulsrichtungsschnittstelle wird die Drehrichtung des Antriebs bestimmt. Über
den Pulsausgang wird die Bewegung des Antriebs festgelegt. Die Frequenz der ausgege-
benen Pulse ist direkt proportional zur Fahrgeschwindigkeit des Antriebs.
5
0

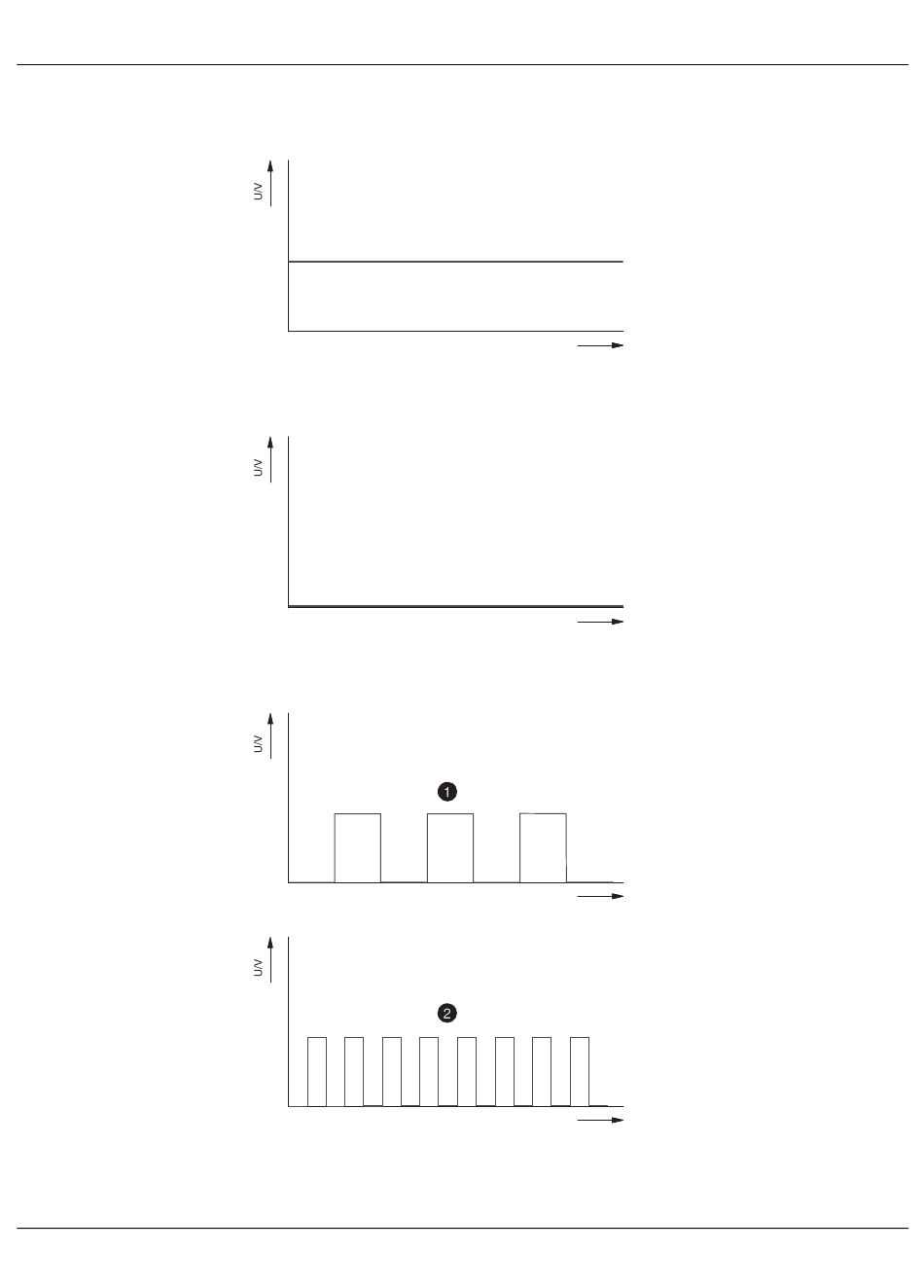

Bild 5-2

Richtungsausgang: Drehrichtung rechts

5
0
Bild 5-3

Richtungsausgang: Drehrichtung links

5
0
5
0
Bild 5-4 Pulsausgang: Zusammenhang zwischen Frequenz und Fahrgeschwindig-
keit
t
8607A005
t
8607A006
t
t
8607A007
