Tabelle 2-7

Belegung der Klemmpunkte des Steckers 6 bei ILC 191 ME/AN

Klemmpunkt Belegung
Stecker 6 Eingangsklemmpunkte
1.1 +AI1
2.1 -AI1
1.2 +AI2
2.2 -AI2
1.3 ASCR
2.3 AGND
1.4, 2.4 FE
8607_de_03
2.19 Analoge Eingänge
Die Beschreibung der analogen Eingänge gilt für den ILC 191 ME/AN.
Der ILC 191 ME/AN besitzt zwei differentielle analoge Eingänge.

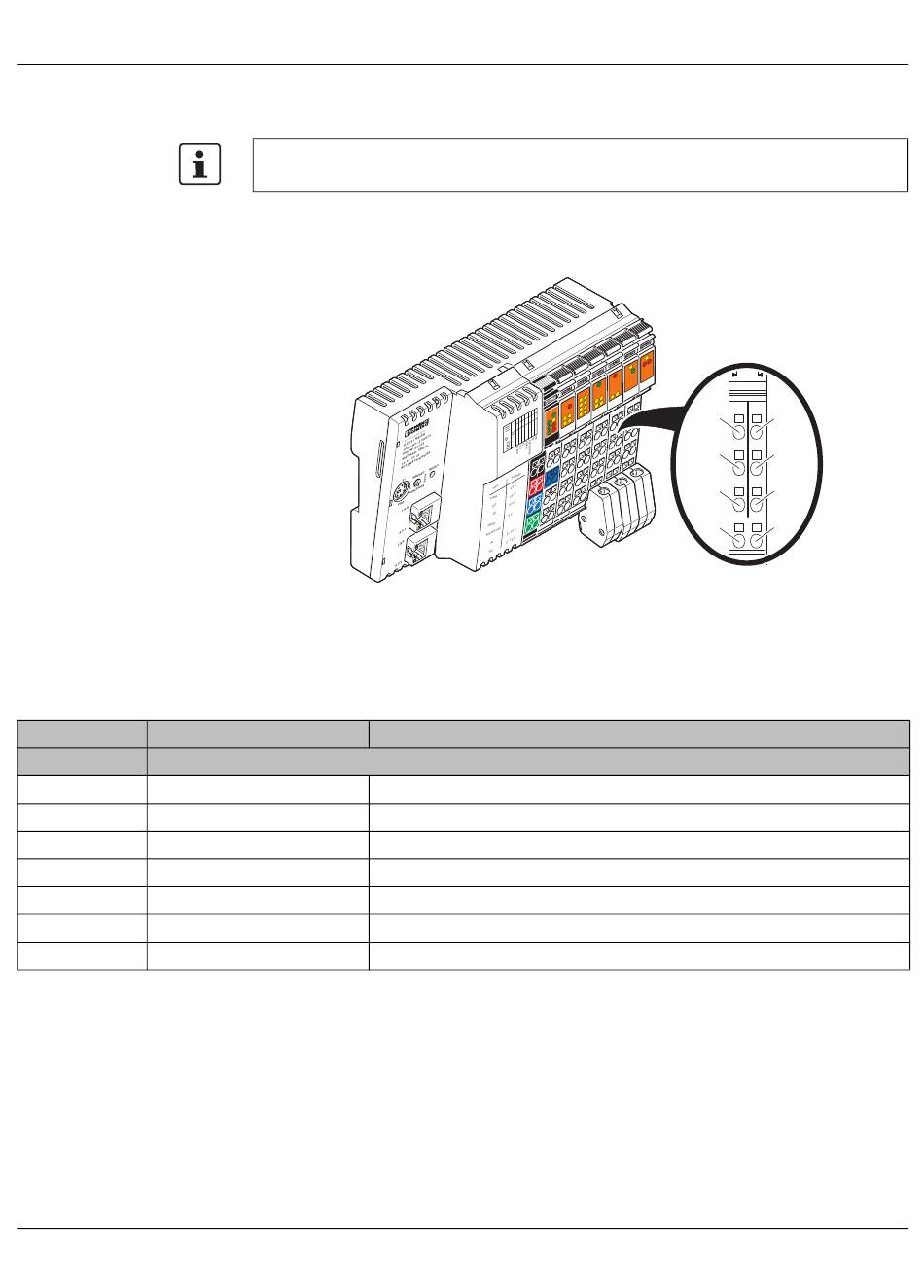

Bild 2-33 Belegung der Klemmpunkte des Steckers 6 bei ILC 191 ME/AN
Bemerkung
Analoger Eingang Kanal 1 positiv
Analoger Eingang Kanal 1 negativ
Analoger Eingang Kanal 2 positiv
Analoger Eingang Kanal 2 negativ
Sensorspeisespannung
Bezugspotenzial für Sensorspeisespannung
Funktionserde
Anschlusshinweise:
– Schließen Sie die analogen Sensoren grundsätzlich mit paarig verdrillten und ge-
schirmten Leitungen ans, s. hierzu Kapitel „Schirm anschließen" auf Seite 157. Unge-
schirmte Leitungen können in störbelasteter Umgebung zum Verlassen der
spezifizierten Toleranzgrenzen führen.
– Isolieren Sie die Schirmung am Sensor oder schließen Sie sie hochohmig-kapazitiv an
das PE-Potenzial an.
Beschreibung des Inline-Controllers
P F
O 2
O 1
A
B S
U A
FA IL
R D Y
R x D
T x D
I2 P 2
I1 P 1
I4 D 2
I3 D 1
E
I6
I5
I8 1.1
F R I7
Q 2
Q 1
F F
Q 4
U L Q 3
B F
U S
S F
U M
1.2
R
P W
1.3
1.4
AI
1 2
2.1
1 1
2.2
2 2
2.3
3 3
2.4
4 4
51
