Boa-Control/Boa-Control Ims, Typ Boa-H, Dn 250 - 350 - KSB BOA-Control Betriebsanleitung

Tabelle 14: Stückliste
Teile-Nr. Benennung
10)
100 Baugruppe Gehäuse komplett bestehend aus:
100 Gehäuse
10)
411 Dichtring
515 Sitzring
901.1 Sechskantschraube
901.2 Stiftschraube
920.1 Sechskantmutter
181 Kabelbinder
690 Sensorset
10)
749 Baugruppe Ventiloberteil komplett bestehend aus:
161 Gehäusedeckel
10)
350 Baugruppe Kronenkegel komplett bestehend aus:
350 Kronenkegel
561 Kerbstift
10)
411 Dichtring
440 Baugruppe Faltenbalggarnitur bestehend aus:
200 Spindel
401 Schweißring
442 Faltenbalg
45-6 Stopfbuchsschraube
454 Stopfbuchsring
461 Stopfbuchspackung
474 Druckring
10)
580 Baugruppe Kappe komplett für Kronenkegel inkl. Hubbegrenzung bestehend aus:
580 Kappe
900 Schraube
10 Ersatzteil
32 von 42
8 Zugehörige Unterlagen
8.1.2 BOA-Control/BOA-Control IMS, Typ BOA-H, DN 250 - 350

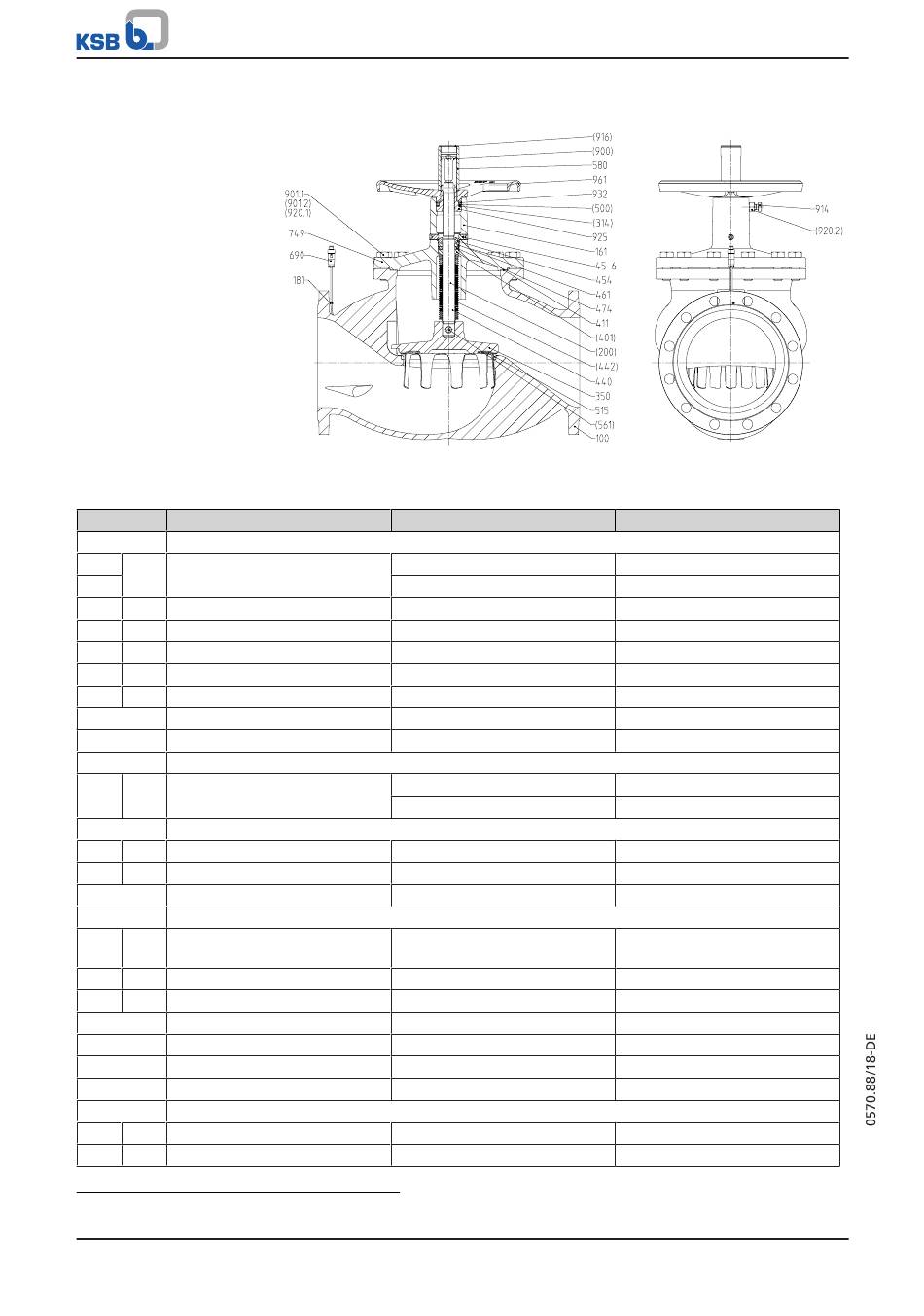

Abb. 10: Schnittbilder BOA-Control/BOA-Control IMS, Typ BOA-H, DN 250 - 350
Werkstoff
EN-GJL-250 (5.1301)
EN-GJS-400-18-LT
CrNi-Grafit 1 F
1.4301
8.8
C35E+QT
C35E+N
PA
Nach Hersteller
EN-GJL-250 (5.1301)
EN-GJS-400-18-LT
EN-GJL-250 (5.1301)
45 H+A2A
CrNi-Grafit 1 F
Nichtrostender Stahl, min. 13%
Chrom (Cr)
1.4021+QT800
1.4541
45 H
46S20+C
GH 1,4-IA
1.4104
1.4027
1.4021+QT800
BOA-Control/ BOA‑Control IMS
Bemerkung
DN 250 - 300
DN 350
-
-
DN 250 - 300
DN 350
DN 350
-
-
DN 250- 350
DN 350
-
-
-
-
-
-
-
-
-
-
-
-
