7.2.4 Dynamische Steuerung (Dynamic Control)

Anwendung
▪ Heizungsanlagen mit Radiatoren
Die dynamische Steuerung ist eine energieeffizientere Alternative zur
Proportionaldruckregelung. Verluste der Rohrleitungen folgen einer quadratischen
Anlagenkennlinie. Die dynamische Steuerung lässt das Pumpenaggregat einer
quadratischen Regelkurve folgen und erkennt dabei automatisch den mittleren
Öffnungsgrad der Thermostatventile.
Sind die Thermostatventile geschlossen oder stark gedrosselt, reduziert das
Pumpenaggregat die Förderhöhe über die quadratische Regelkurve hinaus. Die
Thermostatventile öffnen sich und halten den erforderlichen Förderstrom konstant.
Reagieren die Thermostatventile nicht weiter auf das Absenken der Förderhöhe,
schaltet das Pumpenaggregat automatisch auf die ursprüngliche Regelkurve zurück.
Dadurch wird eine Unterversorgung vermieden.
Funktion
H
3
2
1

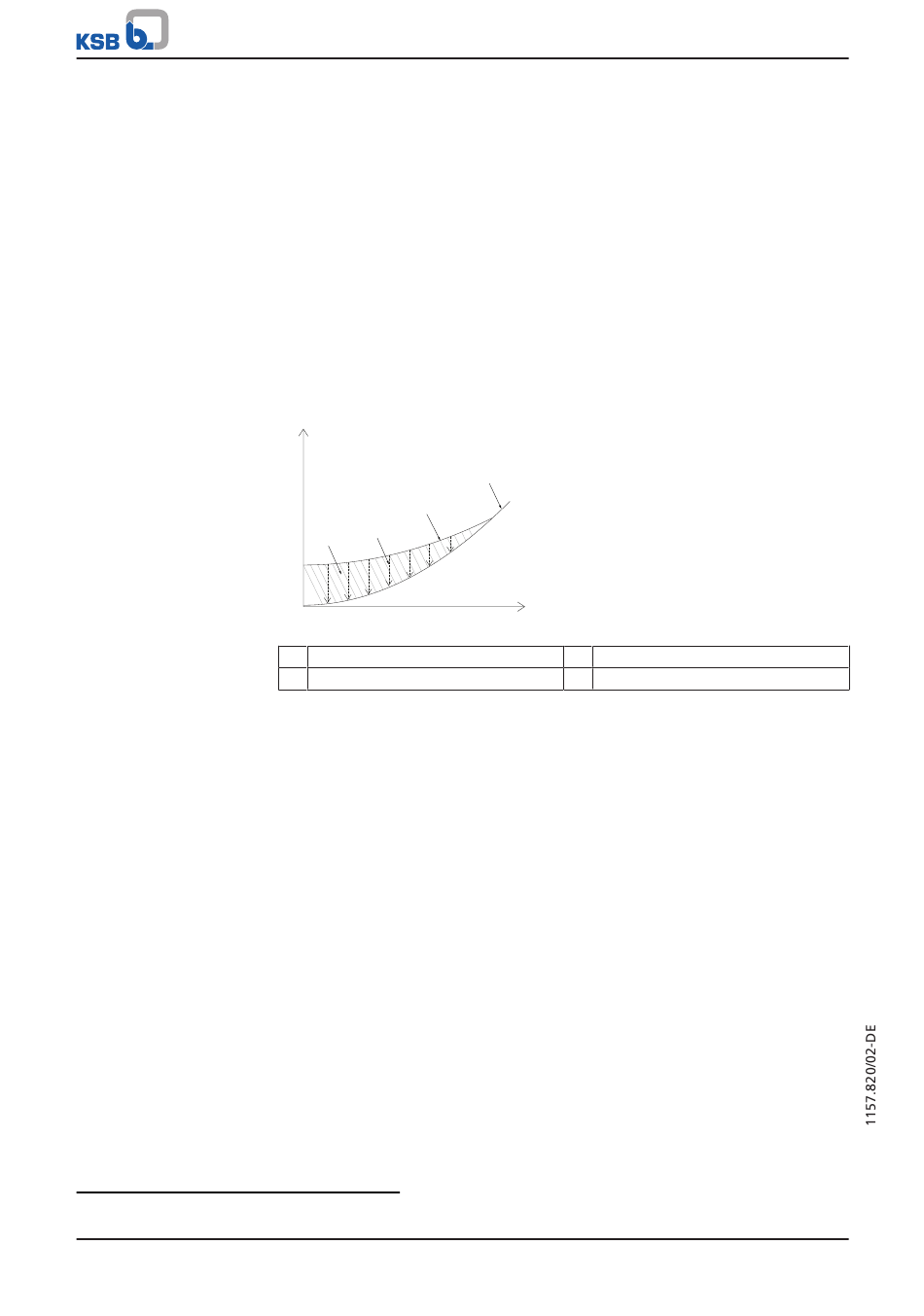

Abb. 22: Funktion dynamische Steuerung
1 Überschüssiger Energieverbrauch
2 Dynamische Steuerung
Die dynamische Steuerung (2) erkennt, wenn die gewählte Regelkurve (3) über der
5)
minimalen Kennlinie (4) liegt. Die Steuerung verschiebt die Regelkurve nach unten
und die Leistungsaufnahme reduziert sich automatisch. Zur Gewährleistung einer
ausreichenden Versorgung schaltet das Pumpenaggregat auf eine höhere
Regelkurve, wenn die minimale Kennlinie erreicht ist. Der Energieverbrauch wird
reduziert (1) ohne negative Auswirkungen auf die Versorgung des Gebäudes.
Das Pumpenaggregat wird optimiert betrieben, auch wenn die Anlagencharakteristik
nicht bekannt ist und die Geräuschentwicklung an den Thermostatventilen reduziert
sich.
▪ Ist die Anlagencharakteristik bekannt (z. B. hydraulischer Abgleich):
– Sollwert manuell einstellen. Eine minimal über der Kennlinie liegende
Regelkurve wählen. Siehe Baureihenheft.
– Das zusätzliche Aktivieren der dynamischen Steuerung wird empfohlen. Auch
bei einem optimal eingestellten Sollwert können die Thermostatventile bei
bestimmten Wetterlagen zu stark drosseln. Die dynamische Steuerung
optimiert den Betriebspunkt weiter.
▪ Ist die Anlagencharakteristik unbekannt:
– Standardeinstellungen übernehmen und die dynamische Steuerung
aktivieren. Das Pumpenaggregat erkennt durch die Drehzahlregelung
automatisch die Anlagencharakteristik und optimiert den Betriebspunkt.
Calio Pro / Calio Pro Z
4
Q
3 Regelkurve
4 Minimale Kennlinie
