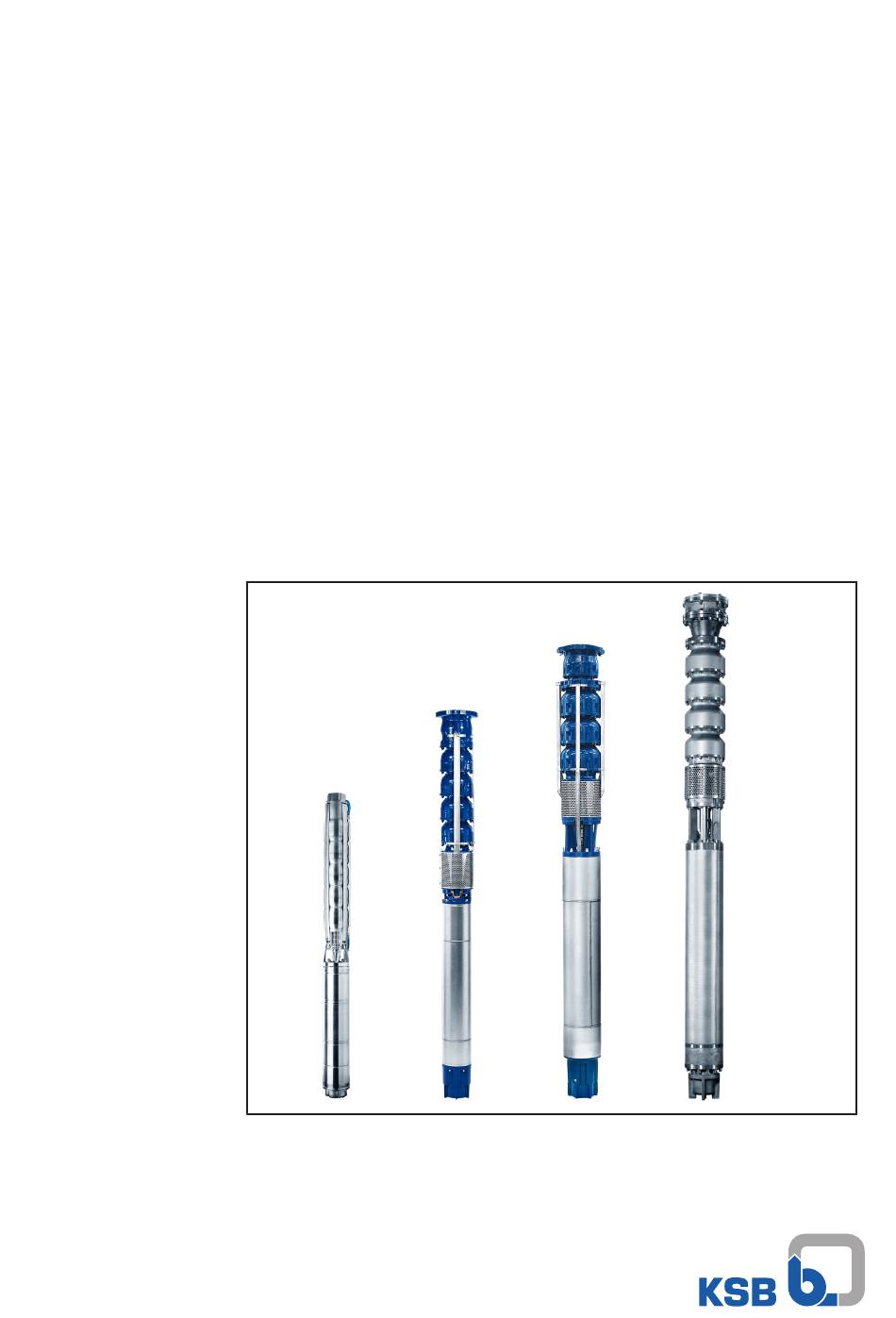

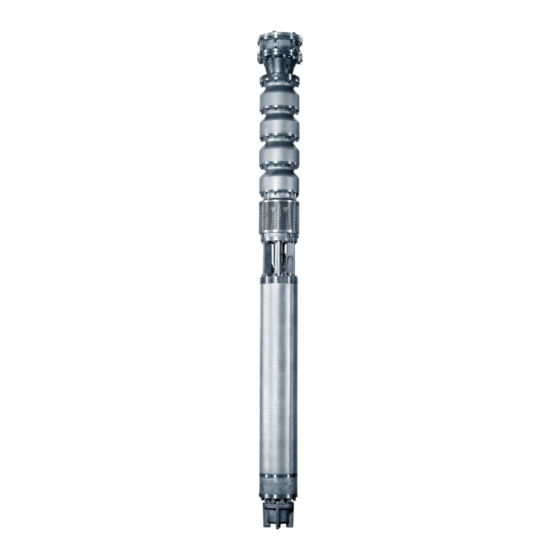

Unterwassermotorpumpe
UPA / UPA S
mit Motoren bis 1000 V Betriebsspannung
50 Hz, 60 Hz
Betriebs-/ Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KSB UPA

Inhaltszusammenfassung für KSB UPA

  • Seite 1 Unterwassermotorpumpe UPA / UPA S mit Motoren bis 1000 V Betriebsspannung 50 Hz, 60 Hz Betriebs-/ Montageanleitung...
  • Seite 2 Impressum Betriebs-/ Montageanleitung UPA / UPA S Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 11.09.2020...

  • Seite 3: Inhaltsverzeichnis

    Pumpenaggregat vertikal einbauen ...................... 33 5.3.1 Leitungsschellen montieren ...................... 36 Pumpenaggregat horizontal einbauen...................... 38 5.4.1 Pumpenaggregat auf Lagerböcken einbauen ................. 38 5.4.2 Pumpenaggregat auf Tragrahmen und Lagerbock einbauen ............ 39 5.4.3 Pumpenaggregat im Druck-, Saug- oder Kühlmantel einbauen ............ 41 UPA / UPA S 3 von 94...
  • Seite 4 Motor anbauen .......................... 75 7.6.2 Anziehdrehmomente......................... 77 Störungen: Ursachen und Beseitigung.................... 78 Zugehörige Unterlagen ........................ 80 Gesamtzeichnungen mit Einzelteileverzeichnis ................... 80 9.1.1 Gesamtzeichnung Unterwassermotorpumpe UPA 250 .............. 80 9.1.2 UMA 150E............................ 82 Anschlussmaße der Motore ........................... 85 9.2.1 Anschlussmaße UMA 150D........................ 85 9.2.2 Anschlussmaße UMA 150E, UMA-S 150E.................. 85 9.2.3...
  • Seite 5 Eine Unbedenklichkeitserklärung ist eine Erklärung des Kunden im Falle einer Rücksendung an den Hersteller, dass das Produkt ordnungsgemäß entleert wurde, so dass von fördermediumsberührten Teilen keine Gefahr für Umwelt und Gesundheit mehr ausgeht. UPA / UPA S 5 von 94...

  • Seite 6: Allgemeines

    Auftragsnummer und die Auftragspositionsnummer. Auftragsnummer und Auftragspositionsnummer beschreiben das Pumpenaggregat eindeutig und dienen zur Identifizierung bei allen weiteren Geschäftsvorgängen. Zur Aufrechterhaltung der Gewährleistungsansprüche muss im Schadensfall unverzüglich der nächstgelegene KSB-Service benachrichtigt werden. 1.2 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal. (ð Kapitel 2.3, Seite 9) 1.3 Mitgeltende Dokumente...

  • Seite 7: Symbolik

    Gefahren im Zusammenhang mit Tod oder Verletzung. Gefährliche elektrische Spannung Dieses Symbol kennzeichnet in Kombination mit einem Signalwort Gefahren im Zusammenhang mit elektrischer Spannung und gibt Informationen zum Schutz vor elektrischer Spannung. sofern im Lieferumfang vereinbart UPA / UPA S 7 von 94...
  • Seite 8 Informationen zum Schutz vor magnetischen Feldern. Warnung für Träger von Herzschrittmachern Dieses Symbol kennzeichnet in Kombination mit einem Signalwort Gefahren im Zusammenhang mit magnetischen Feldern und gibt besondere Informationen für Träger von Herzschrittmachern. UPA / UPA S 8 von 94...

  • Seite 9: Sicherheit

    Unkenntnisse des Personals durch Schulungen und Unterweisungen durch ausreichend geschultes Fachpersonal beseitigen. Gegebenenfalls kann die Schulung durch Beauftragung des Herstellers/Lieferanten durch den Betreiber erfolgen. Schulungen an der Pumpe/Pumpenaggregat nur unter Aufsicht von technischem Fachpersonal durchführen. UPA / UPA S 9 von 94...

  • Seite 10: Folgen Und Gefahren Bei Nichtbeachtung Der Anleitung

    Fachpersonal ausgeführt werden, welches sich durch eingehendes Studium der Betriebsanleitung ausreichend informiert. ▪ Arbeiten an der Pumpe/Pumpenaggregat nur im Stillstand ausführen. ▪ Pumpe/ Pumpenaggregat muss Umgebungstemperatur angenommen haben. ▪ Das Pumpengehäuse muss drucklos und entleert sein. UPA / UPA S 10 von 94...

  • Seite 11: Unzulässige Betriebsweisen

    Motor eingebaut sind sowie auf lose Magnete. In eingebautem Zustand wird das Magnetfeld vollständig abgeschirmt, d.h. von einem zusammengebauten Motor/Pumpenaggregat geht sowohl im Stillstand als auch im Betrieb keine Gefahr durch Magnetfelder (auch für Herzschrittmacher) aus. UPA / UPA S 11 von 94...

  • Seite 12: Transport/Lagerung/Entsorgung

    3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB oder den liefernden Händler und den Versicherer melden. HINWEIS Pumpenaggregat/Pumpe/Motor wird vom Hersteller/Lieferant in einer Verpackung angeliefert, die ein Durchbiegen oder anderweitige Beschädigungen beim...
  • Seite 13 ▷ Anhängpunkte so wählen, dass das Pumpenaggregat keiner zu großen Biegespannung ausgesetzt wird. Auspacken Zum Herausheben und Transportieren geeignete Hebezeuge verwenden. (ð Kapitel 4.9, Seite 24) Beim Herausheben und Transportieren geeignete Anschlagmittel verwenden, z. B. Bänder. Aufhängepunkte: Mitte Motor und oberes Ende der Pumpe einhalten. UPA / UPA S 13 von 94...

  • Seite 14: Pumpe/Motor/Pumpenaggregat Aufrichten

    Wegrollen sichern. ▷ Beim Hebevorgang ausreichenden Sicherheitsabstand einhalten (Pendelbewegungen möglich). ▷ Transportunterbau durch zusätzliche Unterlagen gegen Kippen sichern. WARNUNG Unsachgemäßes Handling der elektrischen Anschlussleitung Personenschaden und Sachschaden! ▷ Elektrische Anschlussleitungen gegen Herabfallen sichern. UPA / UPA S 14 von 94...

  • Seite 15: Lagerung/Konservierung

    ▷ Die tiefste zulässige Temperatur an der Leitungsoberfläche von -40°C für unbewegte Leitung nicht unterschreiten. ACHTUNG Unterschreitung der Umgebungstemperaturen Frostgefahr! ▷ Das Pumpenaggregat niemals Umgebungstemperaturen aussetzen, die geringer sind, als das werkseitige Trinkwasser-Frostschutz-Gemisch es zu lässt (siehe Kapitel Trinkwasser-Frostschutz-Gemisch / Auftragsdokumentation) UPA / UPA S 15 von 94...
  • Seite 16 Verpackung vertikal (Motor unten) trockene Umgebung gegen Sonneneinstrahlung und Hitze geschützt gegen Verschmutzung und Staub geschützt gegen Frost geschützt gegen Schädlinge geschützt Weitere Informationen zur Einlagerung nach Einsatz des Pumpenaggregates (ð Kapitel 7.5, Seite 74) . UPA / UPA S 16 von 94...

  • Seite 17: Rücksendung

    Motor bei Rücksendung geklebt werden muss. Mat-No. 01613939 ZN 3822-162 Abb. 2: Warnaufkleber, der auf den Motor bei Rücksendung zu kleben ist. Ist dieser nicht mehr vorhanden, die nächstgelegen KSB-Serviceeinrichtung kontaktieren, um ein Ersatzschild zu erhalten. UPA / UPA S 17 von 94...

  • Seite 18: Entsorgung

    Ende der Lebensdauer nicht im Hausmüll entsorgt werden. Zur Rückgabe den jeweiligen örtlichen Entsorgungspartner kontaktieren. Wenn das alte Elektrogerät oder Elektronikgerät personenbezogene Daten enthält, ist der Betreiber selbst für deren Löschung verantwortlich, bevor die Geräte zurückgeben werden. UPA / UPA S 18 von 94...

  • Seite 19: Beschreibung Pumpe/Pumpenaggregat

    ▪ Informationen zum Effizienzreferenzwert bzw. Referenzwertdarstellung für MEI = 0,70 (0,40) für die Pumpe auf der Grundlage des Musters in der Abbildung sind abrufbar unter: http://www.europump.org/efficiencycharts 4.3 Benennung Unterwassermotorpumpe Beispiel: UPA 250 - 150 / 5b Tabelle 4: Erklärung zur Benennung Abkürzung Bedeutung Pumpenbaureihe Nennbaugröße [mm]...
  • Seite 20 4 Beschreibung Pumpe/Pumpenaggregat Abkürzung Bedeutung Stufenzahl Laufräder abgedreht Beispiel: UPA S 200 - 135 / 4b Tabelle 5: Erklärung zur Benennung Abkürzung Bedeutung UPA S Pumpenbaureihe Nennbaugröße [mm] Förderstrom im Optimum [m³/h] Stufenzahl Laufräder abgedreht Beispiel: BRZS 535 / 5 Tabelle 6: Erklärung zur Benennung Abkürzung...

  • Seite 21: Vds-Anerkennungsnummern

    Johann-Klein-Straße 9 67227 Frankenthal Deutschland Serialnr. 99720202635-000100-01 2013 Mat.-Nr. __________ MEI ≥ 0,70 η --,- % Pumpe UPA 150C - 16 / 16 6,92 m 171,00 M 21,77 m 103,00 M 18,5 m 125,25 M Motor 3~ UMA-S 150E 37/22...

  • Seite 22: Konstruktiver Aufbau

    VDE-Norm Schutzart des Motors Typenschild für Pumpen in VdS-Sprinkleranlagen KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal KSB Code Sprinklerpumpe Typ UPA 250 C-150/1 + UMA 150E-26/21 997101694700010001 2018 Fabr.-Nr. Jahr 3400 Q zul. l/min 177 / 177 Laufraddurchmesser 25.5...

  • Seite 23: Aufbau Und Wirkungsweise

    ▪ Aufnahme des Axialschubs durch Axiallager mit selbsteinstellenden Kippsegmenten im unteren Teil des Motors 4.7 Aufbau und Wirkungsweise Abb. 5: Schnittbild am Beispiel UPA 200B Ausführung Pumpe und Motor sind durch eine starre Kupplung miteinander verbunden. Die Stufengehäuse werden durch Stiftschrauben verbunden. Ein Saugsieb am Sauggehäuse schützt die Pumpe vor groben Verunreinigungen.

  • Seite 24: Lieferumfang

    Dieses Schild gut sichtbar außerhalb des Einbauorts z. B. Schaltschrank, Rohrleitung oder Konsole anbringen. 4.9 Abmessungen und Gewichte Angaben über Maße und Gewichte dem Datenblatt der Pumpe/Pumpenaggregat entnehmen. Nur für Motor UMA 300D, 14D Nur für Synchronmotor UMA-S 150E, UMA-S 200D UPA / UPA S 24 von 94...

  • Seite 25: Aufstellung/Einbau

    ▷ Transportunterbau durch zusätzliche Unterlagen gegen Kippen sichern. WARNUNG Unsachgemäßes Handling der elektrischen Anschlussleitung Personenschaden und Sachschaden! ▷ Elektrische Anschlussleitungen gegen Herabfallen sichern. Angaben siehe Dokumentation des Leitungsherstellers bzw. in DIN VDE 0298-3 UPA / UPA S 25 von 94...

  • Seite 26: Arbeitsschritte Vor Dem Einbau

    Liegt die Temperatur des Fördermediums unterhalb des Grenzwerts ? (ð Kapitel 6.2.4.5, Seite 60) Ist eine Temperaturüberwachung bei Fördermedien, die zu Ablagerungen neigen, vorhanden? (ð Kapitel 5.7.2, Seite 52) Werden die Motorkurzleitung und der Leitungsverbinder sich gänzlich im Fördermedium befinden? (ð Kapitel 5.2.7, Seite 31) UPA / UPA S 26 von 94...

  • Seite 27: Einbauposition Prüfen

    Eine Unterwassermotorpumpe kann vertikal oder in Abhängigkeit von der Stufenzahl auch schräg oder horizontal eingebaut werden. Niemals das Pumpenaggregat horizontal einbauen, wenn es für den vertikalen Einbau ausgelegt wurde! Niemals das Pumpenaggregat so einbauen, dass die Pumpe die tiefste Stelle darstellt. UPA / UPA S 27 von 94...

  • Seite 28: Befüllung Des Motors Prüfen

    Auslieferungs- Infoaufkleber Notwendigkeit zu Prüfung der siehe Kapitel baureihe zustand Motorfüllung DN 100 befüllt nicht notwendig (ð Kapitel 7.4.1, Seite 69) UMA 150D befüllt Notwendig, wenn der Motor länger (ð Kapitel 7.4.2, Seite 69) als 1 Jahr gelagert oder außer Betrieb UPA / UPA S 28 von 94...

  • Seite 29: Wasservorratsbehälter Anbauen

    2. Wasservorratsbehälter (59-33) einschließlich neuen Dichtringen (411.51) in den Stator einsetzen und festschrauben. 3. Wasservorratsbehälter bis zum Überlaufen mit entsprechender Motorfüllflüssigkeit auffüllen. 4. Beide Wasservorratsbehälter mit je einer Verschlussschraube einschließlich integriertem Entlüftungsventil (741) und Dichtring (411.51) verschließen. UPA / UPA S 29 von 94...

  • Seite 30: Rückströmung Verhindern

    Steigleitung + der elektrischen Leitung + Halterungen. Gewichtsangaben siehe Auftragsdokumentation, Zulieferdokumentation bzw. nachstehende Tabelle. siehe Dokumentation der verwendeten Steigleitung Gilt bei Pumpen mit Rückschlagventil, sofern keine anderen Maßnahmen zur Entleerung der Steigleitung getroffen sind UPA / UPA S 30 von 94...

  • Seite 31: Elektrische Leitungen Verbinden

    Bei Motoren der Baureihe UMA-S 150E und UMA-S 200D sind die Motorleitungsenden im Auslieferungszustand elektrisch miteinander verbunden. Dies stellt ein Schutz gegenüber gefährlicher Berührungsspannung dar, falls der Motor unbeabsichtigt in Drehung versetzt wird. Dieser Schutz muss beim Anlängen auf die Anlängeleitung übertragen werden. UPA / UPA S 31 von 94...
  • Seite 32 5 Aufstellung/Einbau Anlängen durch KSB Wenn mit KSB vereinbart, ist die Anlängeleitung im Werk mit dem entsprechenden wasserdichten Leitungsverbinder an der Motorkurzleitung angeschlossen. ▪ Anlängeleitung von KSB sind, falls nicht abweichend zur Auftragsdokumentation, ausgelegt für: – Verlegungsart "frei in Luft an Flächen anliegend"...

  • Seite 33: Isolationswiderstand Messen

    Die Steigleitung muss so ausgelegt sein, dass sie den maximalen Kräften, Drehmomenten sowie Drücken in der Anlage standhält. Beharrung des Messwertes muss gegeben sein; längere Messdauer aufgrund höherer Leitungskapazitäten möglich. Isolationswiderstand ist abhängig vom Leitungstyp und von der Leitungslänge UPA / UPA S 33 von 94...
  • Seite 34 ü Elektrische Leitung inkl. Mess- und Steuerleitungen sind vorschriftsmäßig angelängt. ü Pumpenaggregat liegt horizontal auf einem ebenen Montageplatz und ist gegen Wegrollen gesichert. ü Leitungsschellen zur sicheren Befestigung der elektrischen Leitung sowie Mess- und Steuerleitungen liegen bereit. UPA / UPA S 34 von 94...
  • Seite 35 Brunnen absenken, bis das erste Tragschellenpaar auf den Trägern aufliegt. 6. Die Montageplatte lösen am zweiten Steigrohr befestigen. 7. Zweites Tragschellenpaar am zweiten Steigrohr befestigen. 8. Zweites Steigrohr mittels Hebezeug auf erstes Steigrohr absenken und montieren. gilt nur für Flanschsteigleitungen UPA / UPA S 35 von 94...

  • Seite 36: Leitungsschellen Montieren

    Steigrohr in Gruppen möglichst eng zusammen zuführen. Bei 2 Gruppen diese jeweils um 90° oder 180° versetzt anordnen. ▪ Gruppe 1: U1-1, V1-1, W1-1 oder U1, V1, W1 ▪ Gruppe 2: U1-2, V1-2, W1-2 oder U2, V2, W2 UPA / UPA S 36 von 94...

  • Seite 37: Leitungsschelle Größe 1 (Gummi)

    Leitung (1) nicht auf Grund ihres Eigengewichts nach unten durchrutschen kann. Tabelle 15: Größe des Gummibandes DN (mm) R (Zoll) L (mm) 5.3.1.2 Leitungsschelle Größe 2 bis 11 (Metall) Diese Leitungsschellen (Metall + Gummischoner) kommen für größere Leitungen zum Einsatz. UPA / UPA S 37 von 94...

  • Seite 38: Pumpenaggregat Horizontal Einbauen

    Die Unterwassermotorpumpe kann horizontal aufgestellt werden, sofern das Pumpenaggregat dafür zugelassen ist. (vgl. Datenblatt) Je nach Gewicht und Baulänge wird unterschiedliches Zubehör benötigt. Wenn mit KSB vereinbart, sind die Zubehörteile für die gewünschte Aufstellung bereits montiert. Bei einer Montage vor Ort folgende Angaben beachten: Die Verwendung von Originalzubehörteilen (Lagerbock, Tragrahmen, Druckmantel)

  • Seite 39: Pumpenaggregat Auf Tragrahmen Und Lagerbock Einbauen

    Leitungen infolge der Wasserströmung nicht flattern. Dies gilt insbesondere bei anderweitiger Leitungsführung; falls erforderlich Schutzrohr verwenden! 5.4.2 Pumpenaggregat auf Tragrahmen und Lagerbock einbauen Gilt für Pumpenaggregate mit folgenden Motoren: UMA 300D, 14D UPA / UPA S 39 von 94...
  • Seite 40 Verrohrung, mindestens all drei Meter, sowie vor und nach Bögen mit geeigneten Befestigungsmitteln z. B. Leitungsschellen befestigen. Damit soll sicher gestellt sein, dass die Leitungen infolge der Wasserströmung nicht flattern. Dies gilt insbesondere bei anderweitiger Leitungsführung; falls erforderlich Schutzrohr verwenden! UPA / UPA S 40 von 94...

  • Seite 41: Pumpenaggregat Im Druck-, Saug- Oder Kühlmantel Einbauen

    3° zulässig Einbau erfolgt nach Kapitel: Pumpenaggregat vertikal einbauen bis maximal 3° zulässig Einbau erfolgt nach Kapitel: Pumpenaggregat horizontal einbauen zulässige Einbauposition, sofern in der Auftragsdokumentation genehmigt nicht zulässig Einbau untersagt UPA / UPA S 41 von 94...

  • Seite 42: Hinweise Zum Elektrischen Anschluss

    5 Aufstellung/Einbau 5.6 Hinweise zum elektrischen Anschluss Asynchronmotoren Unterwassermotorpumpen < 1000 V mit Asynchronmotoren von KSB sind für Direkt- Einschaltung vorgesehen. Beim Einschalten und während des Hochlaufs darf die Spannung einen Wert kleiner als in der Auftragsdokumentation angegeben, nicht unterschreiten. Ist diese Einschaltart für das Netz nicht zulässig, müssen Anlasseinrichtungen vorgesehen werden, um die Anlaufströme zu reduzieren (z.

  • Seite 43: Frequenzumrichterbetrieb

    Bauweise (geringes Trägheitsmoment, hohe Leistungsdichte etc.) folgende Hinweise beachtet werden. Leistungsreserve Unterwassermotor Ist KSB der Einsatz am Frequenzumrichter bekannt, vgl. Datenblatt, ist eine Leistungsreserve von 5 % im Motor berücksichtigt. Um zu prüfen, ob der nachträgliche Einsatz eines Frequenzumrichters zulässig ist, Rücksprache mit dem Pumpenhersteller erforderlich.
  • Seite 44 ≤ 500 V/μs Maximale Spannungsspitzen gegen Erde: J1-Isolation ≤ 600 V J2-Isolation ≤ 800 V HINWEIS Zur Einhaltung der Grenzwerte einen Ausgangsfilter vorsehen. Bei Motoren UMA-S 150E und UMA-S 200D müssen die Filter auf 100 Hz ausgelegt sein. UPA / UPA S 44 von 94...

  • Seite 45: Elektrisch Anschließen

    Auf Grund der besonderen Bedingungen für Pumpen im Brandfall verbietet sich die Verwendung von z. B. Schaltgeräten mit Überstromrelais. 1. Vorhandene Netzspannung mit den Angaben auf dem Typenschild vergleichen. 2. Geeignete Schaltung wählen und Besonderheiten beachten. UPA / UPA S 45 von 94...
  • Seite 46 Anlaufgerät Hersteller B Außenleiter Aderkennzeichnung: schwarz Neutralleiter Aderkennzeichnung: braun PE Schutzleiter, Aderkennzeichnung: Aderkennzeichnung: grau (blau) grün/gelb Bei der Montage des Anlaufgeräts Hersteller B (Klemmenbelegung 4, 5, 6) zusätzlich die Montageanleitung des Herstellers beachten. Elektromagnetische Verträglichkeit UPA / UPA S 46 von 94...
  • Seite 47 Die 3 stromführenden Adern haben die Bezeichnungen U, V, W, der Schutzleiter die Bezeichnung PE. Abb. 15: Schaltplan: 3~ Motoren mit einer elektrischen Leitung für Direktanlauf oder Frequenzumrichterbetrieb (VFD) Motor Motoranschlussleitung Aderkennzeichnung Schaltgerät Außenleiter Schutzleiter, Aderkennzeichnung grün/gelb UPA / UPA S 47 von 94...
  • Seite 48 ð Bei Betriebsspannung 400 V im Dreieck (∆) schalten. ð Bei Betriebsspannung 690 V im Stern (Y) schalten. Abb. 16: Schaltplan: Motoren mit 2 elektrischen Leitungen für Direktanlauf, a) Dreieck-Schaltung, b) Stern-Schaltung Motor Motoranschlussleitung Aderkennzeichnung Schaltgerät Außenleiter Sternpunkt Schutzleiter, Aderkennzeichnung grün/gelb UPA / UPA S 48 von 94...
  • Seite 49 Motoren sind gemäß Typenschild im Dreieck (∆) oder im Stern (Y) geschaltet und haben 2 parallele elektrische Leitungen. U1-2 U1-1 V1-2 V1-1 W1-1 W1-2 Abb. 17: Schaltplan: Motoren mit 2 elektrischen Leitungen parallel für Direktanlauf oder Frequenzumrichterbetrieb (VFD) Motor Motoranschlussleitung Aderkennzeichnung Schaltgerät Außenleiter Schutzleiter, Aderkennzeichnung grün/gelb UPA / UPA S 49 von 94...
  • Seite 50 Das Überstromrelais wird je nach ausgewählter Einschaltart wie folgt eingestellt: ▪ Bei Direktanlauf auf den Betriebsstrom, maximal auf den Nennstrom I ▪ Bei Stern-Dreieck-Anlauf auf den Betriebsstrom, maximal auf den Nennstrom x 0,58. HINWEIS Der Einbau eines Amperemeters ist empfehlenswert. UPA / UPA S 50 von 94...

  • Seite 51: Empfehlungen: Überwachungseinrichtungen Und Schutzeinrichtungen

    – Einbau in stehendem Wasser (ð Kapitel 5.7.2, Seite 52 – Schmutz- / Sandanhäufungen im Statorbereich – Wesentliche Temperaturerhöhung des Fördermediums – Frequenzgeregelten Motoren Weiter empfehlenswert: ▪ Über-/ Unterstrom ▪ Erdschluss / Kurzschluss ▪ Stromasymmetrie ▪ Über-/ Unterspannung ▪ Schwingungen UPA / UPA S 51 von 94...

  • Seite 52: Temperaturüberwachung Anschließen

    Der Sensor kann für 2-, 3- oder 4-Leiterschaltung verwendet werden. A1 A2 A3 A4 Pt 100 2 - Leiterschaltung Pt 100 3 - Leiterschaltung Bei 4-adriger Leitung die Ader A2 nicht auflegen. Auftragsbezogene Anpassungen möglich. UPA / UPA S 52 von 94...
  • Seite 53 Unterwassermotoren mit J1-Wicklung (PVC): t = 55 °C Unterwassermotoren mit J2-Wicklung (VPE): t = 75 °C HINWEIS Die Wicklungsausführung der Motorbezeichnung entnehmen. (ð Kapitel 4.3, Seite 19) Motoren UMA-S 150E, UMA-S 200D, UMA 300D und 14D haben eine J2-Wicklung. UPA / UPA S 53 von 94...

  • Seite 54: Inbetriebnahme/Außerbetriebnahme

    ▷ Pumpenaggregate nicht länger als max. fünf Minuten gegen geschlossenes Absperrorgan laufen lassen. ACHTUNG Dauerbetrieb mit gedrosseltem Absperrorgan Pumpen- und Motorschaden! ▷ Im Dauerbetrieb mit gedrosseltem Absperrorgan die Fördermege Q entsprechend Angaben auf dem Typenschild, nicht unterschreiten. UPA / UPA S 54 von 94...

  • Seite 55: Drehrichtung Prüfen

    Lebensgefahr durch Elektrischer Schlag! ▷ Geeignete Maßnahmen ergreifen, die ein unbeabsichtigtes Drehen durch Rückströmen des Fördermediums verhindern. ▷ Sicherstellen, dass der Motor nicht unbeabsichtigt dreht. ▷ Sicherheitsregeln im Umgang mit elektrischer Gefährdung beachten. Spannungsfreiheit feststellen. UPA / UPA S 55 von 94...

  • Seite 56: Grenzen Des Betriebsbereichs

    ▷ Im Datenblatt angegebene Betriebsdaten einhalten. ▷ Betrieb gegen geschlossenes Absperrorgan vermeiden. ▷ Niemals das Pumpenaggregat außerhalb der nachfolgend angegebenen Grenzen betreiben. 6.2.1 Schalthäufigkeit ACHTUNG Zu hohe Schalthäufigkeit Beschädigung des Motors! ▷ Niemals die angegebene Schalthäufigkeit überschreiten. UPA / UPA S 56 von 94...

  • Seite 57: Betriebsspannung

    Auf Grund der Besonderheiten für Pumpenaggregate im Brandfall können diese bis zu dem 1,2-fachen Wert des auf dem Sprinklertypenschild angegebenen maximalen Förderstroms Q betrieben werden. 6.2.4.2 Mindestüberdeckung HINWEIS Für Pumpenaggregate in VdS-Sprinkleranlagen gelten gesonderte Bedingungen. (ð Kapitel 6.2.4.3, Seite 59) UPA / UPA S 57 von 94...
  • Seite 58 Durchmesser des Brunnens Pegel des Fördermediums abgesenkt Einbautiefe des Pumpenaggregats Höhe Schaltgerät über Ruhewasserspiegel im Brunnen Mindestüberdeckung horizontaler Bei horizontalem Einbau wird wie folgt gemessen: Einbau Oberkante Saugsieb bis tiefst abgesenktem Pegel des Fördermediums. UPA / UPA S 58 von 94...

  • Seite 59: Mindestüberdeckung Für Pumpenaggregate In Vds Sprinkleranlagen

    Horizontaler Einbau ohne L = L + 1000 mm Abdeckhaube Abb. 22: Darstellung ohne Abdeckhaube Tabelle 22: ohne Abdeckhaube Baugröße UPA 250 - 150 1,00 siehe folgendes Diagramm UPA 300 - 65 1,00 UPA 300 - 94 1,50 UPA 350 - 128...

  • Seite 60: Strömungsgeschwindigkeit Am Motor

    6 Inbetriebnahme/Außerbetriebnahme Horizontaler Einbau mit L = L + 1000 mm Abdeckhaube Abb. 24: Darstellung mit Abdeckhaube Tabelle 23: mit Abdeckhaube Baugröße UPA 250 - 150 1,00 0,60 0,50 0,45 siehe folgendes UPA 300 - 65 1,00 0,60 0,50 0,45 Diagramm UPA 300 - 94...
  • Seite 61 ≤ 1070 ≤ 1090 ≥ 0,5 ≤ 680 ≤ 695 ≤ 710 ≤ 740 ≥ 0,2 ≤ 1205 ≤ 1215 ≤ 1225 ≤ 1240 ≥ 0,5 ≤ 775 ≤ 790 ≤ 805 ≤ 830 UPA / UPA S 61 von 94...

  • Seite 62: Ausschalten

    Sauberes Wasser / Trinkwasser: 1. Absperrorgan auf der Druckseite langsam schließen. 2. Motor unmittelbar nach dem Schließen des Absperrorgans ausschalten. 3. Bei längerer Stillstandszeit das Pumpenaggregat alle 2 Wochen ca. 5 Minuten in Betrieb nehmen. (ð Kapitel 6.1, Seite 54) UPA / UPA S 62 von 94...
  • Seite 63 Korrosives Medium (z. B. Salzwasser), kontaminiertes Wasser: 1. Absperrorgan auf der Druckseite langsam schließen. 2. Motor unmittelbar nach dem Schließen des Absperrorgans ausschalten. 3. Bei längerer Stillstandszeit das Pumpenaggregat alle 48 Stunden ca. 5 Minuten in Betrieb nehmen. (ð Kapitel 6.1, Seite 54) UPA / UPA S 63 von 94...

  • Seite 64: Wartung/Instandhaltung

    ▪ die Baureihe/ -größe von Pumpe bzw. Motor ▪ die Betriebsdaten ▪ die Auftragsnummer bzw. Materialnummer Für Informationen zum Reparatur- und Ersatzteilgeschäft wenden Sie sich bitte an die KSB Serviceeinrichtung in Ihrer Nähe. Pumpenaggregat für Die Pumpenaggregate für Sprinkleranwendung sind grundsätzlich wartungsfrei. Sprinkleranwendung Zur Sicherstellung der Betriebsbereitschaft das Pumpenaggregat alle 14 Tage für 5...
  • Seite 65 Ablegen des Pumpenaggregats mit zu langen Rohrstücken Unzulässiges Durchbiegen des Pumpenaggregats beim Ablegen! ▷ Das letzte, an das Pumpenaggregat angeflanschte Rohrstück darf nicht länger als 2 m sein. 3. Pumpenaggregat auf feste und ebene Fläche ablegen und gegen Wegrollen sichern. UPA / UPA S 65 von 94...

  • Seite 66: Pumpe Und Motor Trennen

    ▷ Nationale Unfallverhütungsvorschriften einhalten. ▷ Gesetzliche Bestimmungen bezüglich der Entsorgung beachten. ACHTUNG Falsche Motorfüllung Wicklungsschaden! Korrosionsschäden! ▷ Motorfüllung entsprechend Infoaufkleber bzw. Verwendung ergänzen. Angabe siehe Dokumentation des Leitungsverstellers bzw. DIN VDE 0298-3 sofern vorhanden UPA / UPA S 66 von 94...
  • Seite 67 Trinkwasser oder Trinkwasser-Frostschutz-Gemisch (1,2-Propylenglykol) Mischverhältnis/Verwendung ▪ Zum Befüllen der Motoren darf nur ein von KSB freigegebenes Frostschutzmittel auf Basis von 1,2-Propylenglykol verwendet werden. ▪ Das werkseitig vorgesehene Trinkwasser-Frostschutz-Gemisch für Betrieb, Lagerung, Transport und Konservierung schützt den Motor bis zu Temperaturen von -15 °C.
  • Seite 68 110 / 21 19,8 132 / 21 20,0 160 / 21 20,2 190 / 21 20,3 UMA 300D ... / ../ .. Werksseitige Trinkwasser-Frostschutz-Mischung Betrieb nur, sofern in der Auftragsdokumentation eindeutig zugestimmt wurde. UPA / UPA S 68 von 94...

  • Seite 69: Motorfüllung - Dn 100

    44 mm +/- 2 mm UMA-S 200D G, C2, C3 44 mm +/- 2 mm UMA 250D G, C2, C3 64 mm +/- 2 mm UMA 150D, UMA 150E, UMA-S 150E UMA 200D, UMA-S 200D, UMA 250D UPA / UPA S 69 von 94...
  • Seite 70 UMA 150E, UMA-S 150E in Werkstoffausführung C1 UMA 150E, UMA-S 150E in Werkstoffausführung C2 / C3 1 - Einlassventil mit Filterstopfen 1 - Einlassventil 3 - Erdungsschraube 3 - Erdungsschraube bei UMA 200D und UMA 250D außermittige Deckelbohrung UPA / UPA S 70 von 94...
  • Seite 71 Wert des Membranabstands kleiner als der Sollwert A ist. 5. Membranabstand durch Ablassen (entlüften) oder erneutem Nachfüllen auf den Sollwert A justieren. 6. Filterstopfen oder Verschlussschraube in das Einlassventil einsetzen. Bei UMA 150D, Werkstoffausführung C3 / UMA 150E Werkstoffausführung C2, C3 UPA / UPA S 71 von 94...

  • Seite 72: Motorfüllung - Uma 300D Und 14D

    ▷ Erste Verschlussschraube vorsichtig öffnen. ▷ Schutzkleidung tragen. WARNUNG Umkippen oder Wegrollen des Pumpenaggregats Verletzungsgefahr! ▷ Ein vertikal aufgestelltes Pumpenaggregat immer gegen Umfallen sichern. ▷ Ein horizontal abgelegtes Pumpenaggregat immer gegen Wegrollen sichern. UPA / UPA S 72 von 94...
  • Seite 73 4. Füllstand nochmals kontrollieren. 5. Verschlussschrauben (a und b) zusammen mit den Dichtungen wieder einschrauben. Beim Einsetzen der Verschlussschrauben auf Dichtheit achten. Die Dichtflächen müssen sauber und der Dichtring eingelegt und unbeschädigt sein. UPA / UPA S 73 von 94...

  • Seite 74: Einlagerung Und Konservierung

    Die Frostschutzkonzentration nimmt mit der Zeit ab. Es muss deshalb mit einer Spindel der noch vorhandene Frostschutz ermittelt werden. Liegt die zu erwartende Temperatur unterhalb des ermittelten Werts, muss die Konzentration im Motor erhöht oder das Pumpenaggregat frostfrei gelagert werden. UPA / UPA S 74 von 94...

  • Seite 75: Lagerung Von Ausgebauten Unterwassermotorpumpen

    7.5.2 Lagerung von ausgebauten Unterwassermotorpumpen Pumpenaggregate / Motoren, die im Einsatz waren, müssen überholt werden. Dies muss durch qualifiziertes Fachpersonal, wie z. B. durch eine von KSB autorisierten Service-Werkstatt, durchgeführt werden. Nach erfolgter Überholung das Pumpenaggregat / Motor mit Trinkwasser-Frostschutz-Gemisch mit Schutz bis -15 °C befüllen und einlagern.
  • Seite 76 Beschädigung des Unterwassermotors! ▷ Gewindestift berührungsfrei zum Rotor montieren. 11. Verbindungsschrauben mit Drehmomentenschlüssel wechselseitig festschrauben. Schraubenanzugsmoment beachten! (ð Kapitel 7.6.2, Seite 77) 12. Nachkontrolle des Anzugmomentes ! 13. Elektrische Leitungen zusammen mit Saugsieb und Kabelschutzleiste am Pumpenaggregat befestigen. UPA / UPA S 76 von 94...

  • Seite 77: Anziehdrehmomente

    548,0 343,0 409,0 984,0 736,0 M27x2 372,0 443,0 1060 797,0 466,0 554,0 1330 1000 M30x2 519,0 618,0 1480 1110 636,0 1820 1360 M33x2 700,0 2000 1500 812,0 2325 1740 M36x3 863,0 2465 1850 UPA / UPA S 77 von 94...

  • Seite 78: Störungen: Ursachen Und Beseitigung

    ▷ Bei allen Arbeiten zur Störungsbeseitigung entsprechende Hinweise dieser Betriebsanleitung und/oder Herstellerdokumentation des Zubehörs beachten. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB- Service erforderlich. A Pumpe fördert nicht B Förderstrom zu klein C Förderhöhe zu klein...
  • Seite 79 A B C D E F G H Mögliche Ursache Beseitigung ✘ - Falsche Sicherungsgröße Richtige Sicherungsgröße einbauen. ✘ ✘ Überstromrelais defekt Prüfen, ggf. austauschen. ✘ ✘ - Motorwicklung nicht für vorhandene Pumpenaggregat austauschen. Betriebsspannung ausgelegt Rückfrage erforderlich. UPA / UPA S 79 von 94...

  • Seite 80: Zugehörige Unterlagen

    9 Zugehörige Unterlagen 9 Zugehörige Unterlagen 9.1 Gesamtzeichnungen mit Einzelteileverzeichnis 9.1.1 Gesamtzeichnung Unterwassermotorpumpe UPA 250 914.11 901.11 550.11 75--6 752.12 752.11 902.11 58--1 920.11 81--39 901.01 545.02 550.01 940.03 412.01 502.02 940.01 940.04 940.02 525.01 529.02 529.01 902.01 545.01 920.01 502.01...
  • Seite 81 Schelle 58-1 Schutzstopfen Kabelschutzleiste 502.01/.02 Spaltring Hülsenkupplung Laufring 900.01 Schraube Hülse 901.01/.02/.11 Sechskantschraube 525.01 Abstandhülse 902.01/.02/.11 Stiftschraube 529.01/.02 Lagerhülse 904.03 Gewindestift Buchse 914.11 Innensechskantschraube 545.01/.02 Lagerbuchse 920.01/.11 Mutter 550.01/.11 Scheibe Sicherungsblech 940.01/.02/.03/.04/.05 Passfeder UPA / UPA S 81 von 94...

  • Seite 82: Uma 150E

    * bei C1, ** bei C2 und C3- Ausführung 412.52 900.52 412.54 412.53 81-59 412.51 Ausschnitt Motorwelle UMA 150E < 26 kW 412.52 50-3 81--74 382.51 411.52 69--6 900.51 59-12 81-60 Gesamtzeichnung, Beispiel UMA 150E > 30 kW Temperaturfühler Ausschnitt Axiallager UMA 150E UPA / UPA S 82 von 94...
  • Seite 83 Kit 4a (C1, C2), 4b (C3) 903.51 Verschlussschraube Mit integriertem Dichtring 411.51 903.52 Verschlussschraube Kit 5 Nur in Werkstoffausführung C2 und C3 Gewindestift Kit 1a und 1b Stopfen Kit 5 Nur in Werkstoffausführung C1 UPA / UPA S 83 von 94...
  • Seite 84 Kit 4a (C1, C2), 4b (C3) 932.51 Sicherungsring Kit 4a (C1, C2), 4b (C3) Nur in Werkstoffausführung C1 und C2 932.52 Sicherungsring Kit 4a (C1, C2), 4b (C3) Passfeder Kit 1a und 1b Feder UPA / UPA S 84 von 94...

  • Seite 85: Anschlussmaße Der Motore

    Falscher Pumpenanschluss Beschädigung des Pumpenaggregats! ▷ Pumpenwelle muss sich auf der Motorwelle abstützen. Folgende Maße einhalten: 72.9 ± 0.1 +0,1 4 x M12 ∅ 5.8 +0,35 Abb. 30: Anschlussmaße UMA 150E, UMA-S 150E, Maßangaben [mm] UPA / UPA S 85 von 94...

  • Seite 86: Anschlussmaße Uma 200D, Uma-S 200D

    Falscher Pumpenanschluss Beschädigung des Pumpenaggregats! ▷ Pumpenwelle muss sich auf der Motorwelle abstützen. Folgende Maße einhalten: +0,7 Axialspiel: 1,0 -0,6 Einstellmaß: 101,5 ± 0,1 mm 101,5 ±0,1 Abb. 32: Anschlussmaß UMA 250D, Maßangaben [mm] UPA / UPA S 86 von 94...

  • Seite 87: Anschlussmaße Uma 300D (2 Polig)

    Abb. 33: Anschlussmaße UMA 300D (2 polig), Maßangaben [mm] 9.2.6 Anschlussmaße UMA 300D (4 polig) ACHTUNG Falscher Pumpenanschluss Beschädigung des Pumpenaggregats! ▷ Pumpenwelle muss sich auf der Motorwelle abstützen. Folgende Maße einhalten: Axialspiel: 1,5 -0,3 Einstellmaß: 4,5 ± 0,1 mm UPA / UPA S 87 von 94...

  • Seite 88: Anschlussmaße 14D

    Beschädigung des Pumpenaggregats! ▷ Pumpenwelle muss sich auf der Motorwelle abstützen. Folgende Maße einhalten: Axialspiel: A = 1,2 bis 1,5 mm Einstellmaß: B = 72 ± 0,1 mm -0.3 Abb. 35: Anschlussmaß 14D, Maßangaben [mm] UPA / UPA S 88 von 94...

  • Seite 89: Eu-Konformitätserklärung

    10 EU-Konformitätserklärung 10 EU-Konformitätserklärung Hersteller: KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal (Deutschland) Hiermit erklärt der Hersteller, dass das Produkt: DN100, DN150, UMA-S 150E, UMA 150E, UMA 200D, UMA 250D ▪ allen Bestimmungen der folgenden Richtlinien/Verordnungen in ihrer jeweils gültigen Fassung entspricht: –...

  • Seite 90: Unbedenklichkeitserklärung

    Folgende Sicherheitsvorkehrungen hinsichtlich Spülmedien, Restflüssigkeiten und Entsorgung sind erforderlich: ⃞ ................................................................Wir versichern, dass die vorstehenden Angaben korrekt und vollständig sind und der Versand gemäß den gesetzlichen Bestimmungen erfolgt....................................Ort, Datum und Unterschrift Adresse Firmenstempel Pflichtfeld UPA / UPA S 90 von 94...
  • Seite 91 Stichwortverzeichnis Anschlüsse 22 Antrieb 22 Anziehdrehmomente 77 Auftragsnummer 6 Bauart 22 Benennung 20 Bestimmungsgemäße Verwendung 9 Einbauart 22 Einsatzbereiche 9 Entsorgung 18 Gewährleistungsansprüche 6 Lager 23 Laufradform 22 Lieferumfang 24 Magnetfeld 11 mitgeltende Dokumente 6 Produktbeschreibung 19 Rücksendung 17 Schadensfall 6 Sicherheit 9 Sicherheitsbewusstes Arbeiten 10 Starthäufigkeit 57 Stillstandszeit 57 Störungen Ursachen und Beseitigung 78 Unbedenklichkeitserklärung 90 Wellendichtung 23 UPA / UPA S 91 von 94...
