Eine Unbedenklichkeitserklärung ist eine Erklärung des Kunden im Falle einer Rücksendung an den Hersteller, dass das Produkt ordnungsgemäß entleert wurde, so dass von fördermediumsberührten Teilen keine Gefahr für Umwelt und Gesundheit mehr ausgeht. Amarex N S 32-160 5 von 56...
Zur Aufrechterhaltung der Gewährleistungsansprüche muss im Schadensfall unverzüglich der nächstgelegene KSB-Service benachrichtigt werden. 1.2 Einbau von unvollständigen Maschinen Für den Einbau von KSB gelieferten unvollständigen Maschinen sind die jeweiligen Unterkapitel von Wartung/Instandhaltung zu beachten. 1.3 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal.
Seite 7

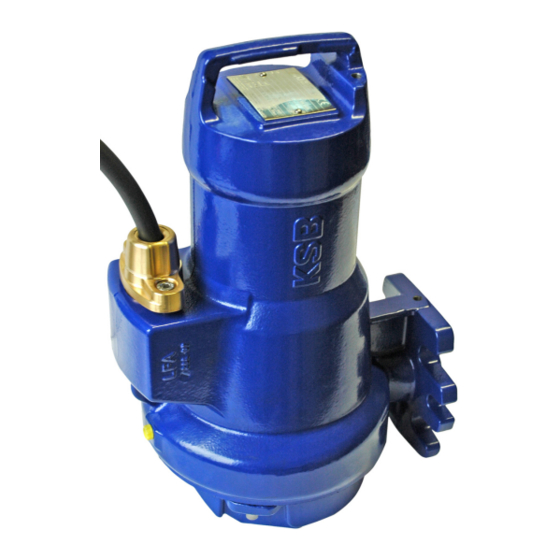

1 Allgemeines Symbol Bedeutung Mehrschrittige Handlungsanleitung Hinweis gibt Empfehlungen und wichtige Hinweise für den Umgang mit dem Produkt. Amarex N S 32-160 7 von 56...
Zustand gehalten werden. Das gilt beispielsweise für: – Drehrichtungspfeil – Kennzeichen für Anschlüsse – Typenschild ▪ Für die Einhaltung von nicht berücksichtigten ortsbezogenen Bestimmungen ist der Betreiber verantwortlich. Amarex N S 32-160 8 von 56...
– Gefährdung von Personen durch elektrische, thermische, mechanische und chemische Einwirkungen sowie Explosionen – Versagen wichtiger Funktionen des Produkts – Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung – Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen Amarex N S 32-160 9 von 56...
Wiederinbetriebnahme die aufgeführten Punkte für die Inbetriebnahme beachten. (ð Kapitel 6.1, Seite 31) 2.9 Unzulässige Betriebsweisen Niemals die Pumpe/Pumpenaggregat außerhalb der im Datenblatt sowie in der Betriebsanleitung angegebenen Grenzwerte betreiben. Die Betriebssicherheit der gelieferten Pumpe/Pumpenaggregats ist nur bei bestimmungsgemäßer Verwendung gewährleistet. Amarex N S 32-160 10 von 56...
3 Transport/Zwischenlagerung/Entsorgung 3 Transport/Zwischenlagerung/Entsorgung 3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB oder den liefernden Händler und den Versicherer melden. 3.2 Transportieren GEFAHR Unsachgemäßer Transport Lebensgefahr durch herabfallende Teile! Beschädigung des Pumpenaggregats!
Korrosionsschäden führen oder bei Sauerstoffkontakt entflammen. 4. Der Pumpe muss immer eine ausgefüllte Unbedenklichkeitserklärung beigefügt werden. Angewandte Sicherungsmaßnahmen und Dekontaminierungsmaßnahmen angeben. (ð Kapitel 11, Seite 53) HINWEIS Bei Bedarf kann eine Unbedenklichkeitserklärung im Internet unter folgender Adresse heruntergeladen werden: www.ksb.com/certificate_of_decontamination Amarex N S 32-160 12 von 56...
Ende der Lebensdauer nicht im Hausmüll entsorgt werden. Zur Rückgabe den jeweiligen örtlichen Entsorgungspartner kontaktieren. Wenn das alte Elektrogerät oder Elektronikgerät personenbezogene Daten enthält, ist der Betreiber selbst für deren Löschung verantwortlich, bevor die Geräte zurückgeben werden. Amarex N S 32-160 13 von 56...
Ohne Explosionsschutz, Fördermedientemperaturen < 40 °C Gehäusewerkstoff Grauguss Laufrad-Nenndurchmesser [mm] 4.4 Typenschild KSB SAS F - 59320 SEQUEDIN TYPE Amarex N S 32-160/02 ULG - 160 39xxxx81 0.3 - 4.6 l/s 29 - 0.72 m S1007 TEMP. MAX. 40 °C 2013 Class F Motor IP 68 SUBM.
P2: Aufstellteile P4: Aufstellteile P4: Aufstellteile 1- Bügelführung (ET Seilführung Stangenführung 1,5 m / 1, 8 m / 2,1 m) = 4,5 m) P5: Halterung P5: Halterung ET = Einbautiefe von Unterkante Einbringöffnung bis Pumpensumpfsohle Amarex N S 32-160 15 von 56...
Dieses Schild gut sichtbar außerhalb des Einbauorts z. B. Schaltschrank, Rohrleitung oder Konsole anbringen. 4.9 Abmessungen und Gewichte Angaben über Abmessungen und Gewichte dem Aufstellungsplan/Maßblatt oder dem Datenblatt des Pumpenaggregats entnehmen. Führungsstangen nicht im Lieferumfang enthalten. Optional Amarex N S 32-160 17 von 56...
Aufstellungsplatz transportable Aufstellung WARNUNG Falsche Aufstellung/Falsches Abstellen Personenschäden und Sachschäden! ▷ Pumpenaggregat senkrecht mit Motor nach oben aufstellen. ▷ Pumpenaggregat mit geeigneten Mitteln gegen Kippen und Umfallen sichern. ▷ Gewichtsangaben im Datenblatt/Typenschild beachten. Amarex N S 32-160 18 von 56...
5.3 Pumpenaggregat aufstellen Bei der Aufstellung des Pumpenaggregats grundsätzlich den Aufstellungsplan/ Maßblatt beachten. 5.3.1 Stationäre Nassaufstellung 5.3.1.1 Flanschkrümmer befestigen Flanschkrümmer mit Verbundankern befestigen Der Flanschkrümmer wird in Abhängigkeit der Baugröße mit Verbundankern befestigt. Amarex N S 32-160 19 von 56...
▷ Pumpe nicht als Festpunkt für die Rohrleitungen verwenden. ▷ Rohrleitungen unmittelbar vor der Pumpe abfangen und spannungsfrei anschließen. ▷ Zulässige Flanschbelastungen beachten. ▷ Ausdehnung der Rohrleitung bei Temperaturanstieg durch geeignete Maßnahmen kompensieren. Amarex N S 32-160 20 von 56...
Boden befestigten Fußkrümmer ein. Abb. 6: Zulässige Flanschbelastungen HINWEIS Falls bauliche Gegebenheiten/Rohrleitungsführung etc. eine Schrägführung des Führungsseils notwendig machen, mit Rücksicht auf eine sichere Einhängefunktion einen Winkel von 5° nicht überschreiten. Amarex N S 32-160 21 von 56...
Seite 22
Ende abgelängt werden. Nach dem Ablängen sind die Enden zu umwickeln, um ein Aufspleißen zu verhindern. 7. Haken 59-18 zur späteren Befestigung von Hebekette/ Hebeseil in die Konsole 894 einhängen. Amarex N S 32-160 22 von 56...
3. Rohr 710 rechtwinklig zur Rohrachse abschneiden und innen und außen entgraten. 33.7 4. Konsole 894 in das Führungsrohre 710 einschieben bis die Konsole auf dem Rohrende aufsitzt. UG1273704 Abb. 10: 1 Führungsrohr montieren nach DIN 2440/2442/2462 oder gleichwertigen Normen Amarex N S 32-160 23 von 56...
Schraubenanzugsmoment von 70 Nm am Druckflansch befestigen (siehe nebenstehende Abbildung). 2. Profildichtung 410 in die Nut der Halterung einlegen. Diese Dichtung sorgt im Einbauzustand für die Abdichtung zum Fußkrümmer. Abb. 13: Halterung montieren bei 2- Stangenführung Amarex N S 32-160 24 von 56...
1. Pumpenaggregat von oben über Spannbügel/ Konsole führen und langsam an den Führungsseilen/ Führungsrohren absenken. Das Pumpenaggregat befestigt sich selbsttätig am Fußkrümmer 72-1. 2. Hebekette/ Hebeseil in Haken 59-18 an der Konsole einhängen. Amarex N S 32-160 25 von 56...
1. Das Pumpenaggregat gegen Überlastung durch eine thermisch verzögerte Überlastschutzeinrichtung nach IEC 60947 und den regional geltenden Vorschriften schützen. (ð Kapitel 9.4, Seite 51) 2. Die Überlastschutzeinrichtung auf den Bemessungsstrom einstellen, der auf dem Typenschild angegeben ist. Amarex N S 32-160 26 von 56...
Das Pumpenaggregat ist mit Sensoren ausgestattet. Diese Sensoren verhindern Gefahren und Schäden am Pumpenaggregat. Zur Auswertung der Sensorsignale sind Messumformer notwendig. Geeignete Geräte für 230 V~ können von KSB geliefert werden. HINWEIS Ein sicherer Betrieb der Pumpe und die Aufrechterhaltung unserer Gewährleistung sind nur möglich, wenn die Signale der Sensoren entsprechend dieser...
Zusätzlich dienen zwei Bimetallschalter mit den Anschlüssen Nr. 21 und 22 (max. 250V~/2A), als Temperaturbegrenzer, welche bei Überschreitung der Grenztemperatur öffnen. Das Auslösen muss die Abschaltung des Pumpenaggregats zur Folge haben. Das Pumpenaggregat darf nicht selbsttätig wieder einschalten. Amarex N S 32-160 28 von 56...
Das Pumpenaggregat wird mit Anschlussleitung geliefert. Grundsätzlich alle gekennzeichneten Adern anschließen. GEFAHR Betrieb eines unvollständig angeschlossenen Pumpenaggregats Beschädigung des Pumpenaggregats! ▷ Niemals ein Pumpenaggregat mit unvollständig angeschlossenen elektrischen Anschlussleitungen oder nicht funktionsfähigen Überwachungseinrichtungen starten. Amarex N S 32-160 29 von 56...
Seite 30
▷ Bei Einsatz des Pumpenaggregats in chemisch korrosiv wirkenden Fördermedien niemals die außenliegende Potentialausgleichs-Anschlussklemme verwenden. ▷ Potentialausgleich an einem nicht fördermediumsberührten Flansch der Druckleitung anschließen und eine elektrische Verbindung zwischen dem neu geschaffenem Potentialausgleich und dem Pumpenaggregat schaffen. Amarex N S 32-160 30 von 56...
▷ Niemals das Pumpenaggregat starten, wenn sich Personen im Becken befinden. ACHTUNG Einschalten in auslaufenden Motor Beschädigung des Pumpenaggregats! ▷ Pumpenaggregat erst nach dem Stillstand erneut einschalten. ▷ Niemals bei rückwärtsdrehendem Pumpenaggregat einschalten. ü Ausreichender Fördermediumsstand vorhanden. Amarex N S 32-160 31 von 56...
Die höchstzulässige Abweichung der Betriebsspannung ist ±10% der Bemessungsspannung. Die Spannungsdifferenz zwischen den einzelnen Phasen darf maximal 1% betragen. 6.2.3 Fördermedium 6.2.3.1 Fördermediumstemperatur Das Pumpenaggregat ist für die Förderung von Flüssigkeiten konzipiert. Bei Einfriergefahr ist das Pumpenaggregat nicht mehr betriebsfähig. Amarex N S 32-160 32 von 56...
Dabei jedoch muss häufiges Ein- und Ausschalten vermieden werden. 6.3 Außerbetriebnahme/Konservieren/Einlagern 6.3.1 Maßnahmen für die Außerbetriebnahme GEFAHR Arbeiten am elektrischen Anschluss durch unqualifiziertes Personal Lebensgefahr durch Stromschlag! ▷ Arbeiten am elektrischen Anschluss nur durch Elektrofachkraft durchführen lassen. ▷ Vorschrift EN 60079 beachten. Amarex N S 32-160 33 von 56...
Vor der Wiederinbetriebnahme nach Einlagerung des Pumpenaggregats zusätzlich die Punkte für Wartung/Inspektion beachten. WARNUNG Fehlende Schutzeinrichtungen Verletzungsgefahr durch bewegliche Teile oder austretendes Fördermedium! ▷ Unmittelbar nach Abschluss der Arbeiten alle Sicherheitseinrichtungen und Schutzeinrichtungen wieder fachgerecht anbringen und in Funktion setzen. Amarex N S 32-160 34 von 56...
Seite 35
6 Inbetriebnahme/Außerbetriebnahme HINWEIS Bei Pumpen/Pumpenaggregaten, die älter als 5 Jahre sind, wird empfohlen alle Elastomere zu erneuern. Amarex N S 32-160 35 von 56...
Wartungsaufwand teure Reparaturen vermeiden und ein störungsfreies und zuverlässiges Arbeiten von Pumpe, Pumpenaggregat und Pumpenteilen erreichen. HINWEIS Für sämtliche Wartungsarbeiten, Instandhaltungsarbeiten und Montagearbeiten stehen der KSB-Service oder autorisierte Werkstätten zur Verfügung. Für Kontaktadressen siehe beiliegendes Anschriftenheft: "Addresses" oder im Internet unter "www.ksb.com/contact". Amarex N S 32-160...
7 Wartung/Instandhaltung Jegliche Gewaltanwendung im Zusammenhang mit der Demontage und Montage des Pumpenaggregats vermeiden. 7.2 Wartung/Inspektion KSB empfiehlt eine regelmäßige Wartung gemäß folgendem Plan: Tabelle 15: Übersicht Wartungsmaßnahmen Wartungsintervall Wartungsmaßnahmen Siehe dazu ... Nach 4 000 Betriebsstunden, jedoch Isolationswiderstandsmessung (ð Kapitel 7.2.1.3, Seite 38) mindestens einmal jährlich (ð Kapitel 7.2.1.3, Seite 38)
Werden auch hier die Toleranzen überschritten, muss das Motorteil geöffnet und überholt werden. Die Temperatursensoren befinden sich in der Statorwicklung und lassen sich nicht auswechseln. 7.2.2 Schmierung und Schmiermittelwechsel 7.2.2.1 Schmierung der Gleitringdichtung Die Schmierung der Gleitringdichtung erfolgt durch Schmierflüssigkeit aus der Vorlagekammer. Amarex N S 32-160 38 von 56...
▷ Gesetzliche Bestimmungen bezüglich der Entsorgung von gesundheitsgefährdenden Flüssigkeiten beachten. WARNUNG Überdruck in der Schmierflüssigkeitskammer Herausspritzende Flüssgkeit beim Öffnen der Schmierflüssigkeitskammer in betriebswarmen Zustand! ▷ Pumpenaggregat auf Umgebungstemperatur abkühlen lassen. ▷ Gleitringdichtung vorsichtig abziehen. Amarex N S 32-160 39 von 56...
▷ Gesetzliche Bestimmungen bezüglich der Entsorgung von gesundheitsgefährdenden Medien beachten. 1. Bei schädlichen, explosiven, heißen oder anderen risikoreichen Fördermedien Pumpe spülen. 2. Vor dem Transport in die Werkstatt Pumpe grundsätzlich spülen und reinigen. Zusätzlich Pumpenaggregat mit Unbedenklichkeitserklärung versehen. (ð Kapitel 11, Seite 53) Amarex N S 32-160 40 von 56...
▷ Beim Bewegen schwerer Baugruppen oder Bauteile geeignete Transportmittel, Hebezeuge, Anschlagmittel benutzen. Sicherheitsvorschriften und Hinweise beachten. Bei Demontage und Montage die Gesamtzeichnung beachten. Bei Schadensfällen steht der KSB-Service zur Verfügung. GEFAHR Arbeiten an der Pumpe/am Pumpenaggregat ohne ausreichende Vorbereitung Verletzungsgefahr! ▷...
Abdrückgewinde. Werkzeug gemäß nachstehender Zeichnung einschrauben und Laufrad lösen. Abb. 20: Abdrückschraube HINWEIS Abdrückschraube ist nicht im Lieferumfang enthalten. Sie ist separat bei KSB erhältlich. 7.4.4 Gleitringdichtung und Motorteil ausbauen Bei der Demontage des Motorteils sowie der elektrischen Anschlussleitungen sicherstellen, dass die Ader- und Klemmenbezeichnungen für eine spätere Wiedermontage eindeutig gekennzeichnet sind.
2. Kerbstift 561 in Laufrad 230 einsetzen. 3. Laufradkörper 23-7 auf Zentrierung aufsetzen. 4. Laufradschraube 914.04 einsetzen und mit einem Anzugsmoment von 30 Nm anziehen. 5. Ring 500 mit Schrauben 914.06 im Saugdeckel montieren. Amarex N S 32-160 43 von 56...
Seite 44
Dabei ist s (0,3 +- 0,1) das Spaltmaß zwischen Saugdeckel und Laufradschaufeln. 10. Saugdeckel mittels Schrauben 914.03 festziehen. 11. Leichtgängigkeit des Laufrades durch Drehen am Laufradkörper prüfen. Saugdeckel und Laufrad dürfen nicht aneinander schleifen. Amarex N S 32-160 44 von 56...
▪ Baureihe ▪ Baugröße ▪ Baujahr ▪ Motor-Nummer Alle Angaben dem Typenschild entnehmen. Weiterhin benötigte Daten sind: ▪ Teile-Nr. und Benennung (ð Kapitel 9.1, Seite 48) ▪ Stückzahl der Ersatzteile ▪ Lieferadresse ▪ Versandart (Frachtgut, Post, Expressgut, Luftfracht) Amarex N S 32-160 45 von 56...
▷ Bei allen Arbeiten zur Störungsbeseitigung entsprechende Hinweise dieser Betriebsanleitung und/oder Herstellerdokumentation des Zubehörs beachten. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB- Service erforderlich. A Pumpe fördert nicht B Zu geringer Förderstrom der Pumpe C Stromaufnahme/Leistungsaufnahme zu groß...
KM: Motorschütz 3~ z. B. Télémécanique LC1 D0910 SM: Isolationswächter, spannungslos 1 3 5 z. B. V12G1LOHM SM21 Merlin Guerin F: Fernsteuerung 2 4 6 H: Hilfsversorgung 2 4 6 230/240 V U V W Amarex N S 32-160 51 von 56...
Hugues Roland Konstruktionsleiter KSB S.A.S. 128, rue Carnot, 59320 Sequedin (Frankreich) Die EU-Konformitätserklärung wurde ausgestellt: Frankenthal, 01.01.2020 Thomas Heng Leiter Produktentwicklung Serienpumpen KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal Soweit zutreffend Amarex N S 32-160 52 von 56...
Folgende Sicherheitsvorkehrungen hinsichtlich Spülmedien, Restflüssigkeiten und Entsorgung sind erforderlich: ⃞ ................................................................Wir versichern, dass die vorstehenden Angaben korrekt und vollständig sind und der Versand gemäß den gesetzlichen Bestimmungen erfolgt....................................Ort, Datum und Unterschrift Adresse Firmenstempel Pflichtfelder Amarex N S 32-160 53 von 56...
