7.4 Nähmaschinenoberteil an Antrieb Efka
DC1550/DA321G

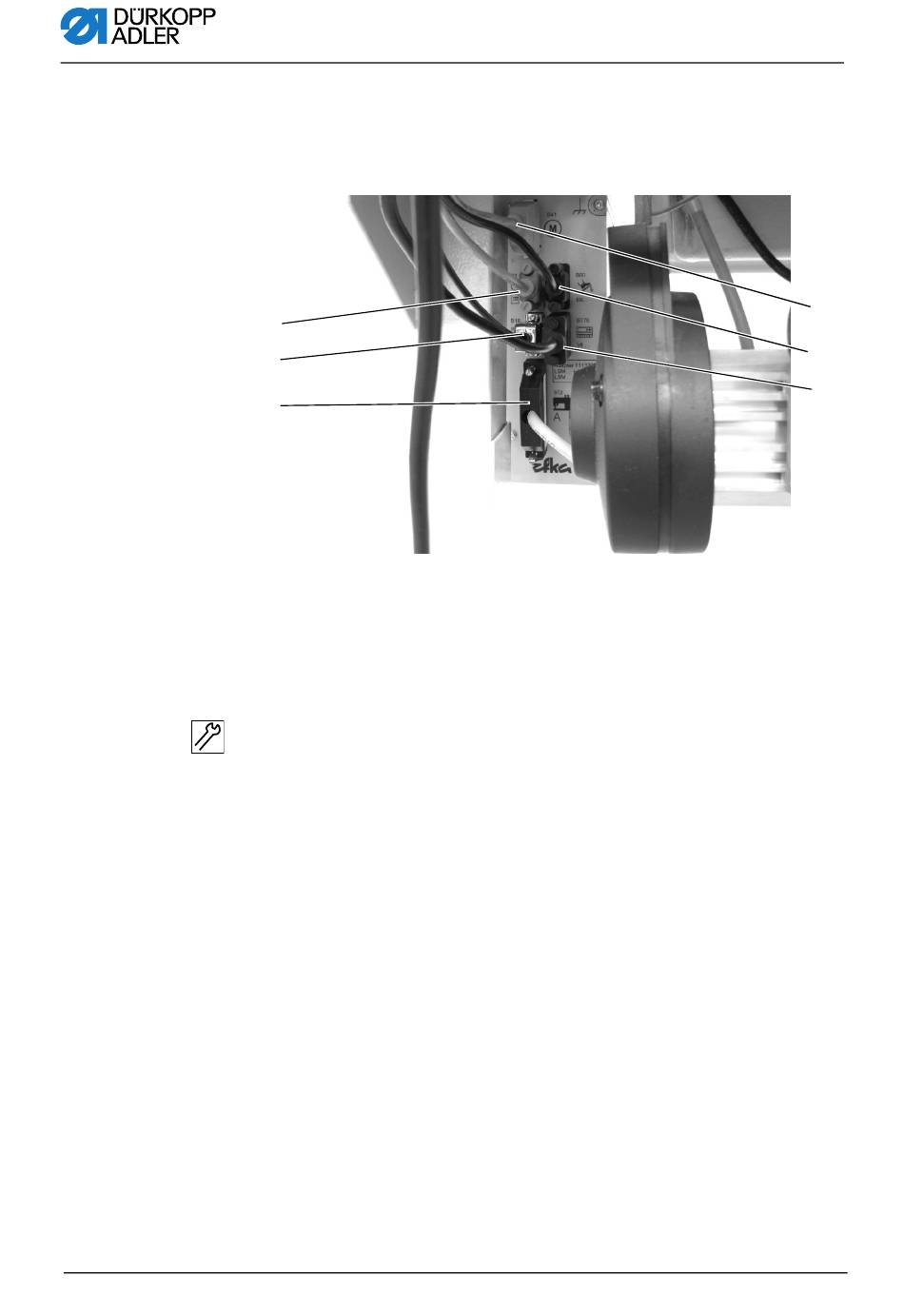

Abb. 41: Nähmaschinenoberteil an Antrieb Efka
①
②
③
(1) - Steckverbindung B2
(2) - Steckverbindung B18
(3) - Steckverbindung - Nähmaschi-
nenoberteils
1. Anschlußkabel des Nähmaschinenoberteils in die
Steckverbindung (3) stecken.
2. Bedienfeld in die Steckverbindung (4) stecken.
3. Steckverbindung des Positionsgeber im Motor in die
Steckverbindung B2 (1) stecken.
4. Steckverbindung des Motors in die Steckverbindung (6) ste-
cken.
5. Sollwertgeber in die Steckverbindung (5) stecken.
6. Positionsgeber in die Steckverbindung B18 (2) stecken.
(4) - Steckverbindung - Bedienfeld
(5) - Steckverbindung - Sollwertbeber
(6) - Steckverbindung des Motor
