6.7.1

Motor am Maschinenoberteil integriert

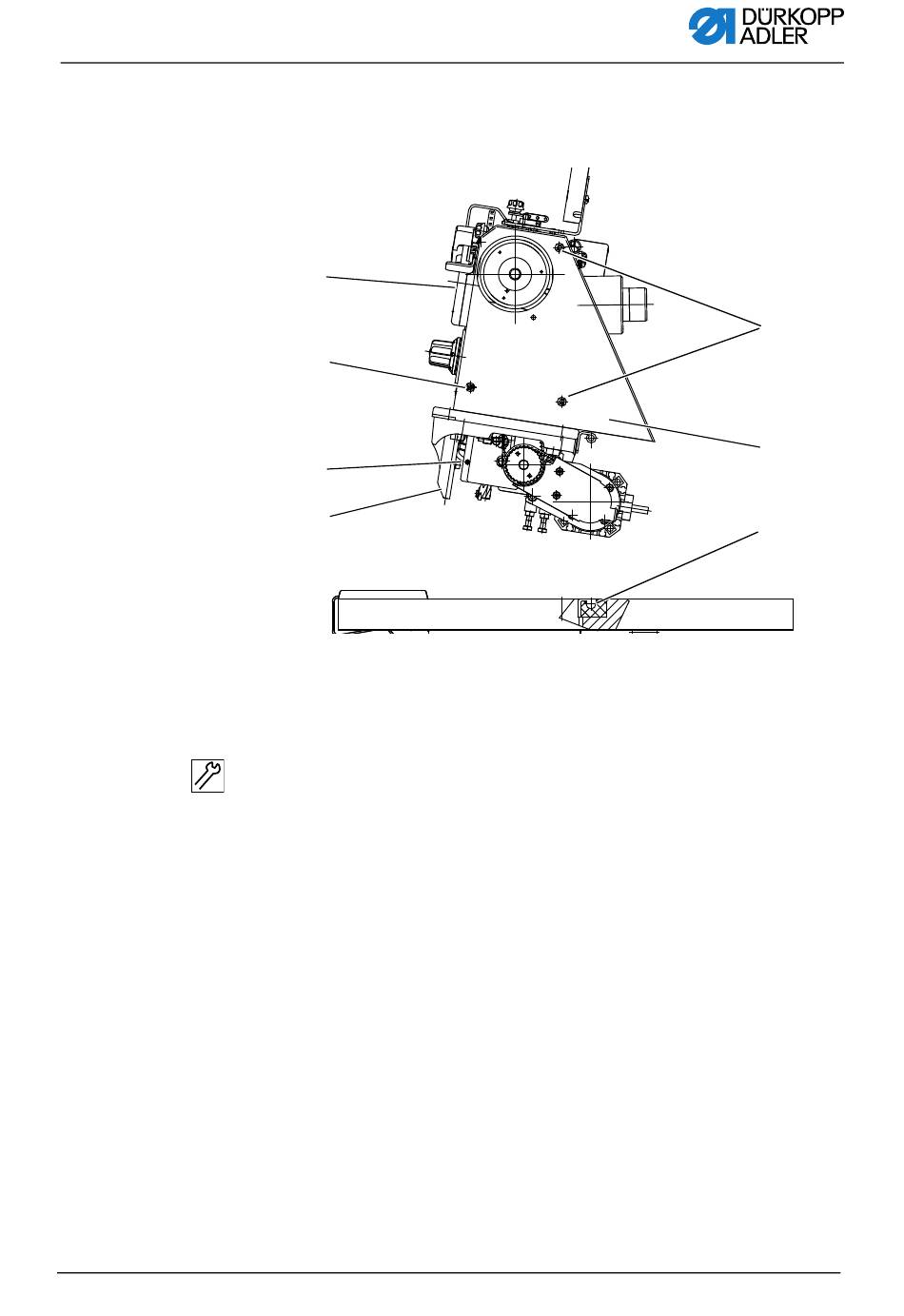

Abb. 31: Motor am Maschinenoberteil integriert
①
②
③
④
(1) - Maschinenoberteil
(2) - Schraube
(3) - Schraube
(4) - Stütze
1. Den Maschinenoberteil (1) mäßig neigen und in den Tisch-
plattenausschnitt einlegen.
2. Nach dem Einlegen des Oberteiles (1) in die Buchse (5)/
gekippte Lage/lockern Sie die Schraube (3) und schieben Sie
die Stütze (4) in Richtung nach oben zum Anschlag und zie-
hen Sie die Schraube (3) an.
3. Zwei Schrauben (7) in den Nähmaschinenoberteil (1) teil-
weise einschrauben.
4. Riemenschutz aufsetzen (6), Schraube (2) und alle Befesti-
gungsschrauben schwach festziehen.
(5) - Gummi-Einlagen
(6) - Riemenschutz
(7) - Schrauben
