Bedienung
Betriebsanleitung 52Xi, 52Xi-75 - 02.0 - 04/2023
4.3.2

Maschinen 527i - Nadelsystem 134; 134-35

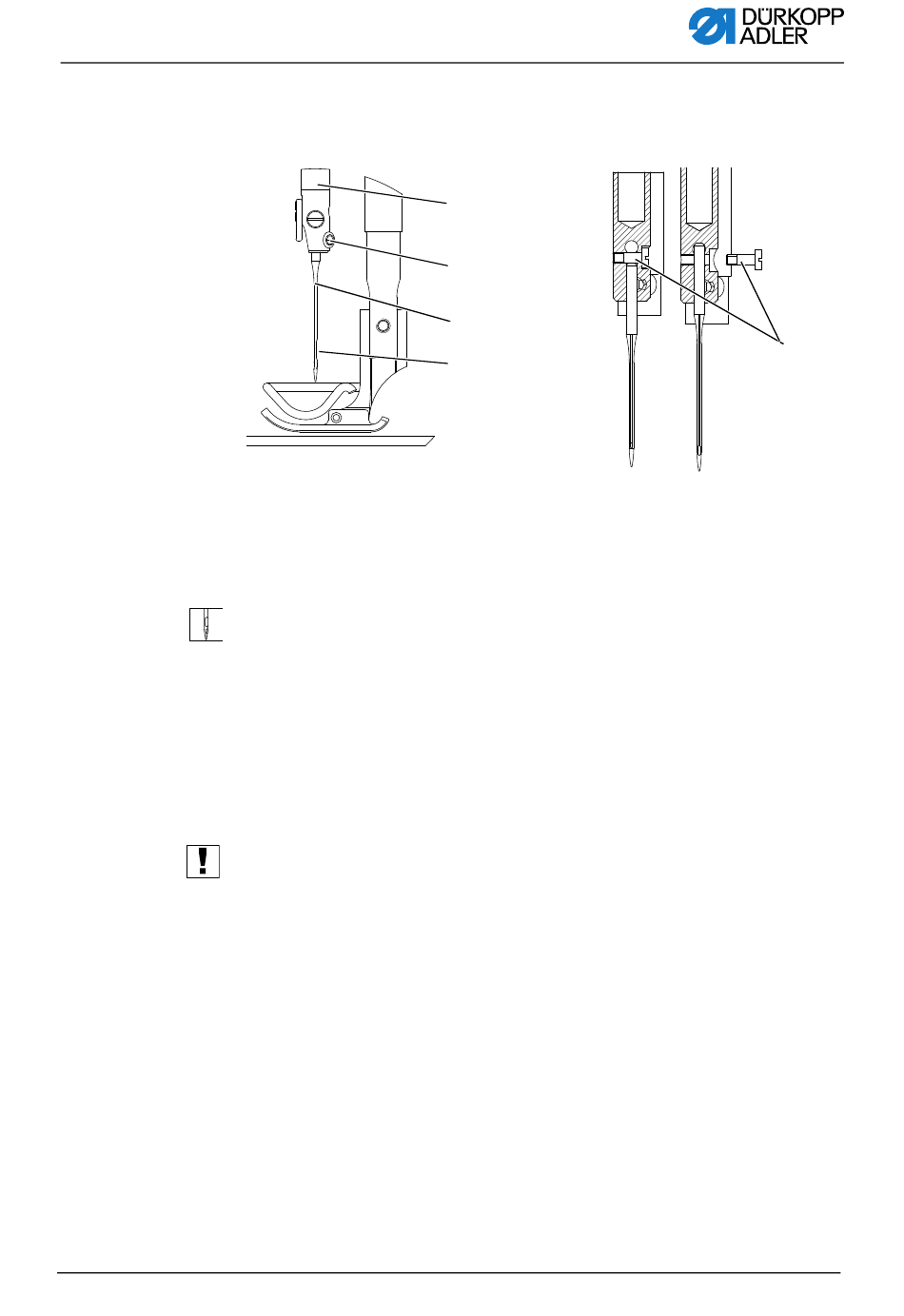

Abb. 3: Nadel einsetzen oder wechseln
(1) - Nadelstange
(2) - Schraube
(3) - Nadel
1. Handrad drehen, bis die Nadelstange (1) in der oberen End-
position steht.
2. Schraube (2) lösen.
3. Nadel (3) nach unten herausziehen.
4. Neue Nadel 134 ein, wie in Abbildung (A) gezeigt.
5. Schraube (5) abschrauben und neue Nadel 134-35 ein, wie
in Abbildung (B) gezeigt.
Wichtig: Neue Nadel so ausrichten, dass die Hohlkehlen (4) zum
Greifer zeigen.
6. Schraube (2) festschrauben.
A
①
②
③
④
(4) - Hohlkehle
(5) - Schraube
B
⑤
