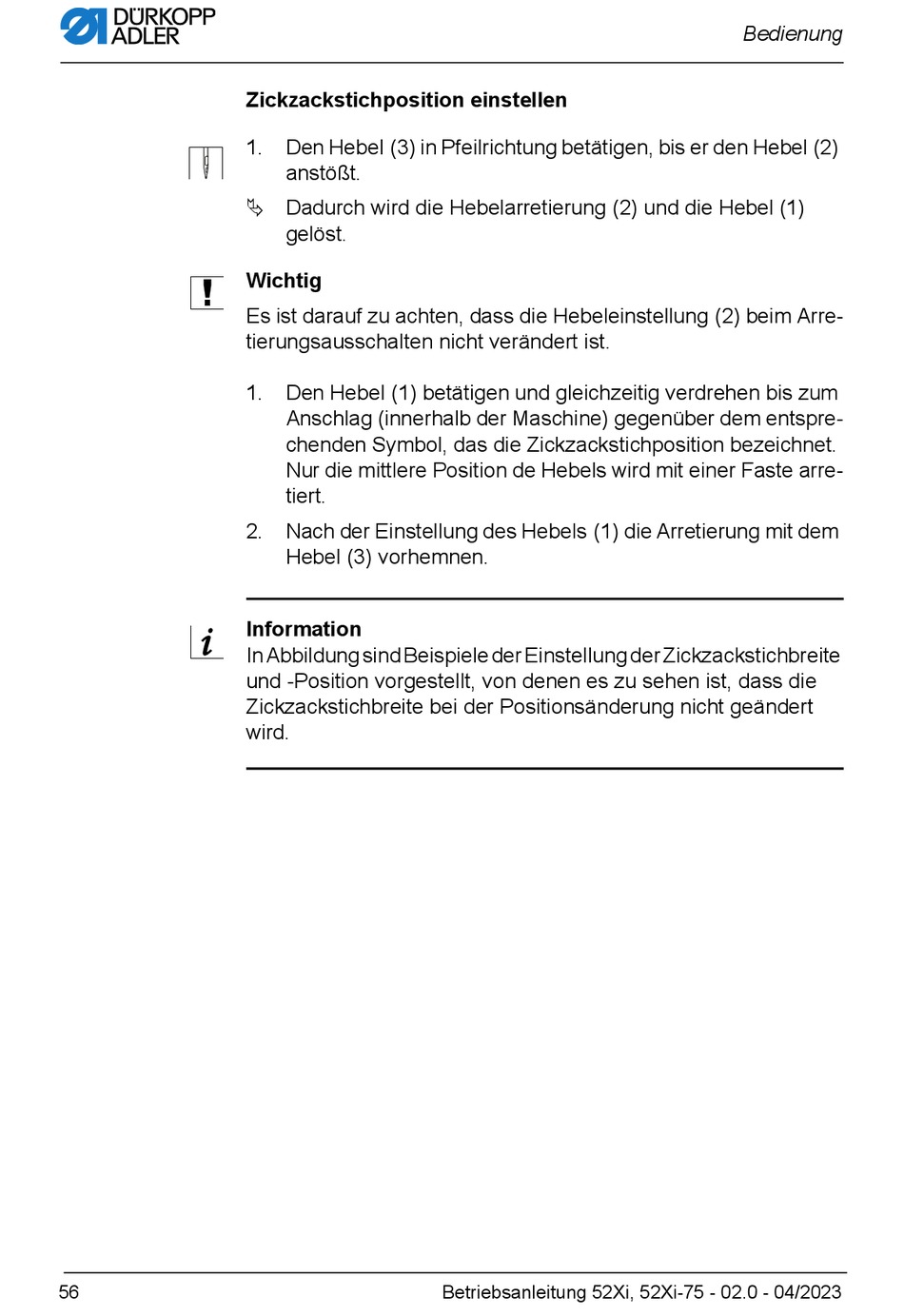

Dürkopp Adler 52Xi Betriebsanleitung Seite 58

56
Zickzackstichposition einstellen
1. Den Hebel (3) in Pfeilrichtung betätigen, bis er den Hebel (2)
anstößt.
 Dadurch wird die Hebelarretierung (2) und die Hebel (1)
gelöst.
Wichtig
Es ist darauf zu achten, dass die Hebeleinstellung (2) beim Arre-
tierungsausschalten nicht verändert ist.
1. Den Hebel (1) betätigen und gleichzeitig verdrehen bis zum
Anschlag (innerhalb der Maschine) gegenüber dem entspre-
chenden Symbol, das die Zickzackstichposition bezeichnet.
Nur die mittlere Position de Hebels wird mit einer Faste arre-
tiert.
2. Nach der Einstellung des Hebels (1) die Arretierung mit dem
Hebel (3) vorhemnen.
Information
In Abbildung sind Beispiele der Einstellung der Zickzackstichbreite
und -Position vorgestellt, von denen es zu sehen ist, dass die
Zickzackstichbreite bei der Positionsänderung nicht geändert
wird.
