Bedienung
Betriebsanleitung 52Xi, 52Xi-75 - 02.0 - 04/2023

4.14 Puller

WARNUNG
Quetschgefahr durch sich bewegende Teile!
Nicht mit den Händen unter den Fuß und die
Transportrolle des Pullers greifen.
Die Transportlänge des oberen Pullers kann mittels des
Stellrades (2) bis maximal 7 mm eingestellt werden, unterschied-
lich von dem Untertransport der Maschine.

4.14.1 Handbedienung

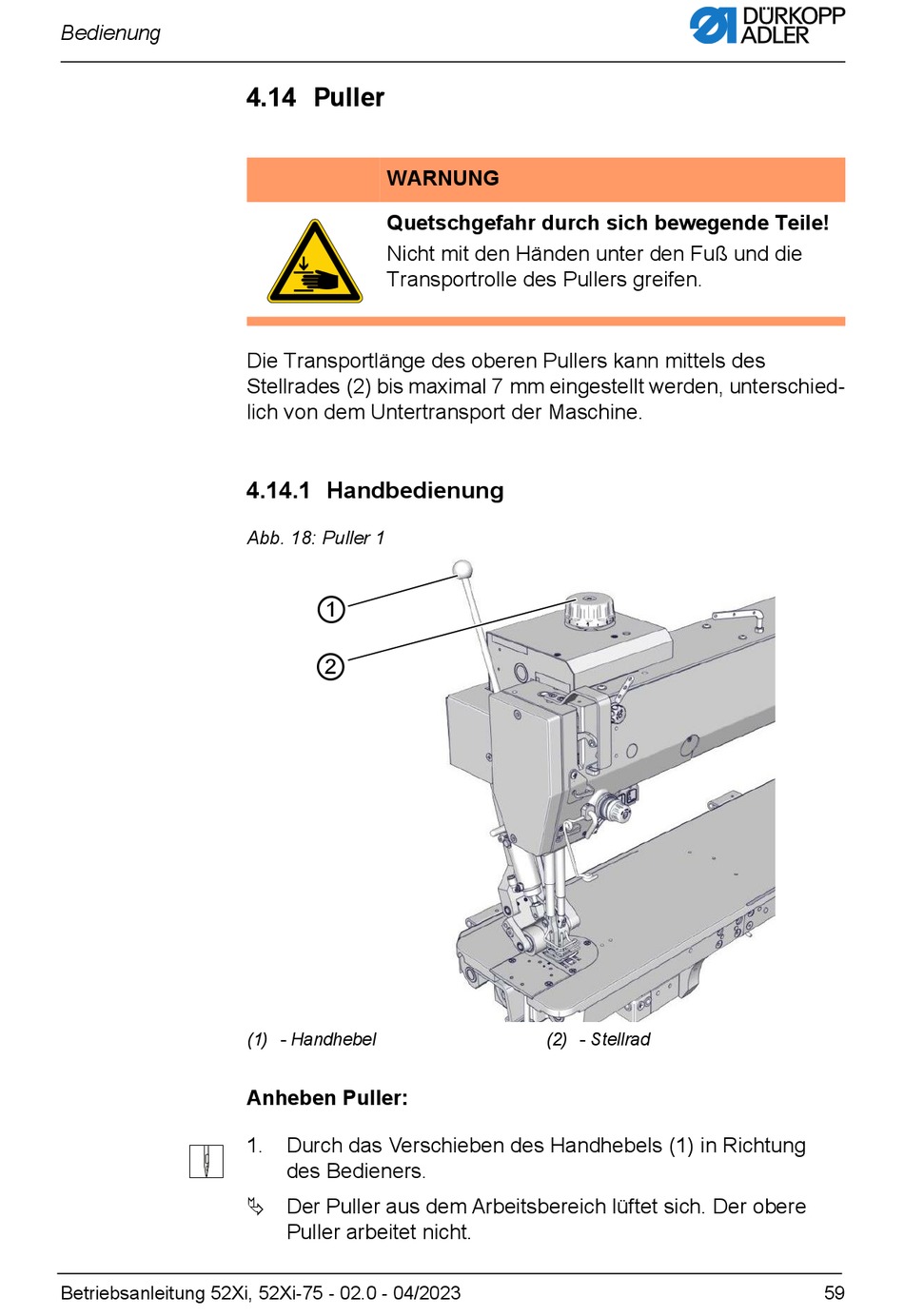

Abb. 18: Puller 1
①
②
(1) - Handhebel
Anheben Puller:
1. Durch das Verschieben des Handhebels (1) in Richtung
des Bedieners.
 Der Puller aus dem Arbeitsbereich lüftet sich. Der obere
Puller arbeitet nicht.
(2) - Stellrad
