Aufstellung
Betriebsanleitung 52Xi, 52Xi-75 - 02.0 - 04/2023
9. Elektrische Kabel ( S. 90) montieren und mit Kabelschellen
zur Stichplatte befestigen.
10. Gestell für Tischplatte in vorgebohrte Löcher anschrauben.
11. Gestell in normale Position drehen.

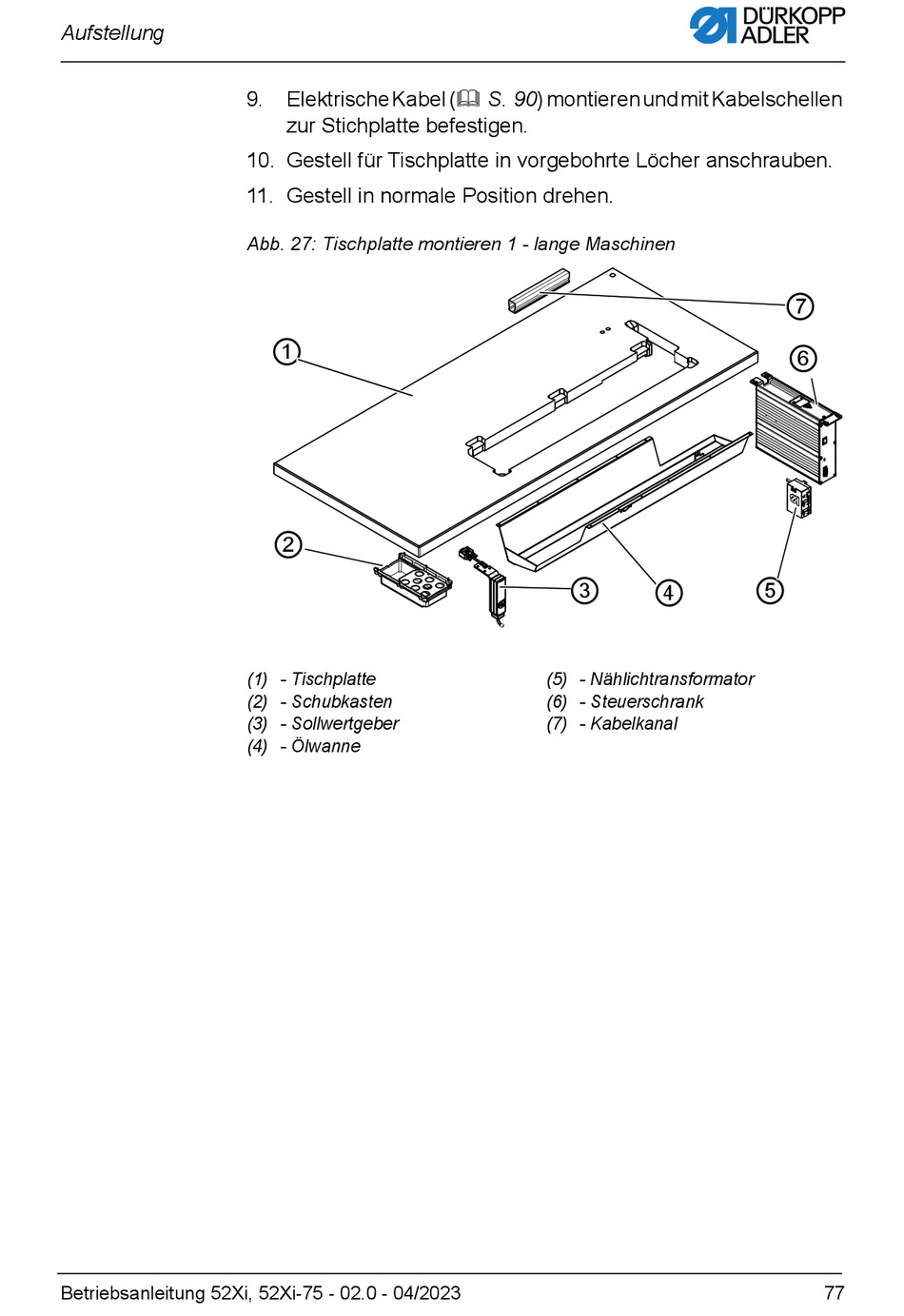

Abb. 27: Tischplatte montieren 1 - lange Maschinen
①
②
(1) - Tischplatte
(2) - Schubkasten
(3) - Sollwertgeber
(4) - Ölwanne
③
④
(5) - Nählichtransformator
(6) - Steuerschrank
(7) - Kabelkanal
⑦
⑥
⑤
