Nadelfaden-Spannungseinstellen - Dürkopp Adler 52Xi Betriebsanleitung

Bedienung
Betriebsanleitung 52Xi, 52Xi-75 - 02.0 - 04/2023
4.7.1

Nadelfaden-Spannungseinstellen

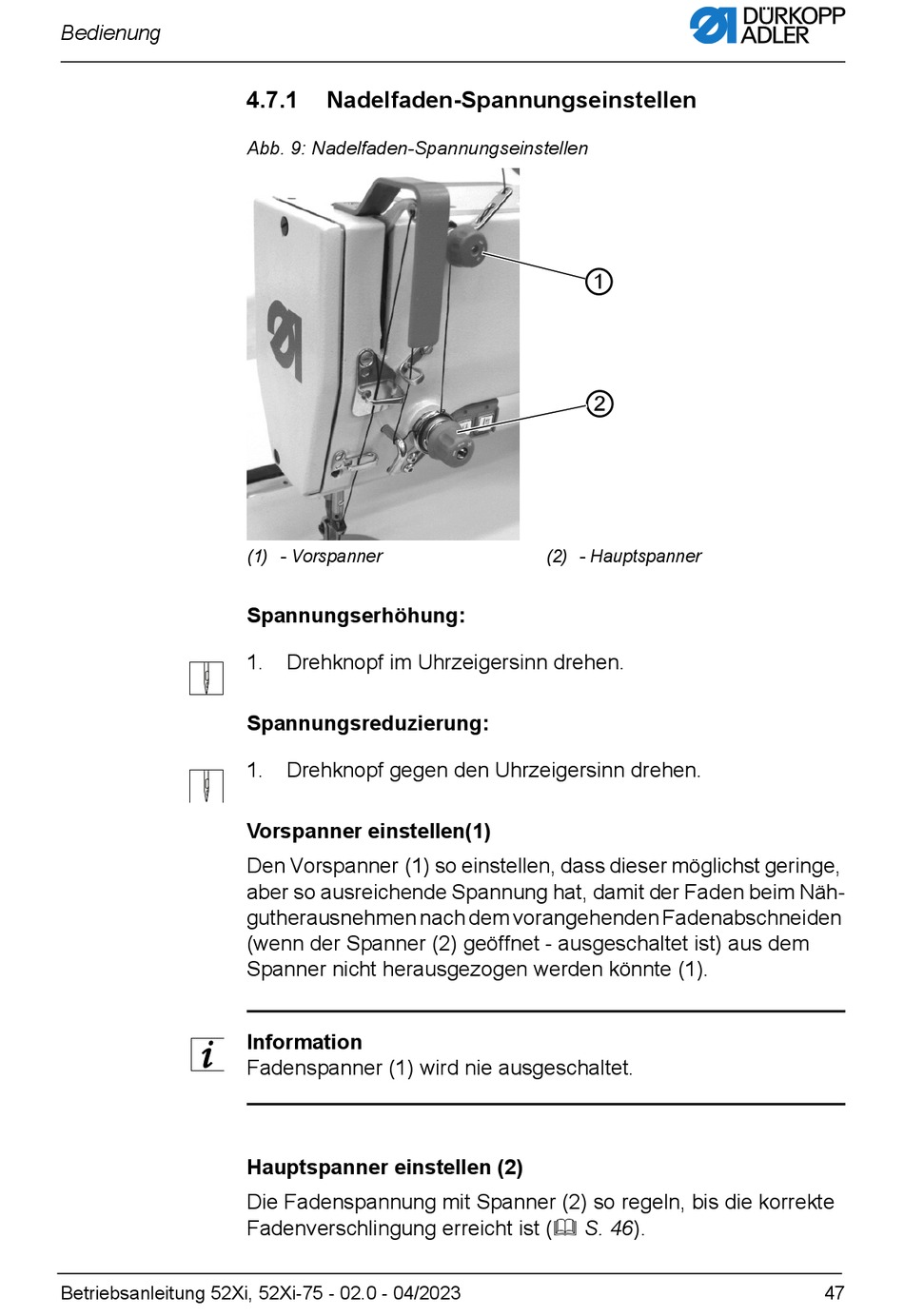

Abb. 9: Nadelfaden-Spannungseinstellen
(1) - Vorspanner
Spannungserhöhung:
1. Drehknopf im Uhrzeigersinn drehen.
Spannungsreduzierung:
1. Drehknopf gegen den Uhrzeigersinn drehen.
Vorspanner einstellen(1)
Den Vorspanner (1) so einstellen, dass dieser möglichst geringe,
aber so ausreichende Spannung hat, damit der Faden beim Näh-
gutherausnehmen nach dem vorangehenden Fadenabschneiden
(wenn der Spanner (2) geöffnet - ausgeschaltet ist) aus dem
Spanner nicht herausgezogen werden könnte (1).
Information
Fadenspanner (1) wird nie ausgeschaltet.
Hauptspanner einstellen (2)
Die Fadenspannung mit Spanner (2) so regeln, bis die korrekte
Fadenverschlingung erreicht ist ( S. 46).
①
②
(2) - Hauptspanner
47
