Aufstellung
Betriebsanleitung M-TYPE DELTA - 00.0 - 08/2019
7.4
Pedal und Sollwertgeber montieren

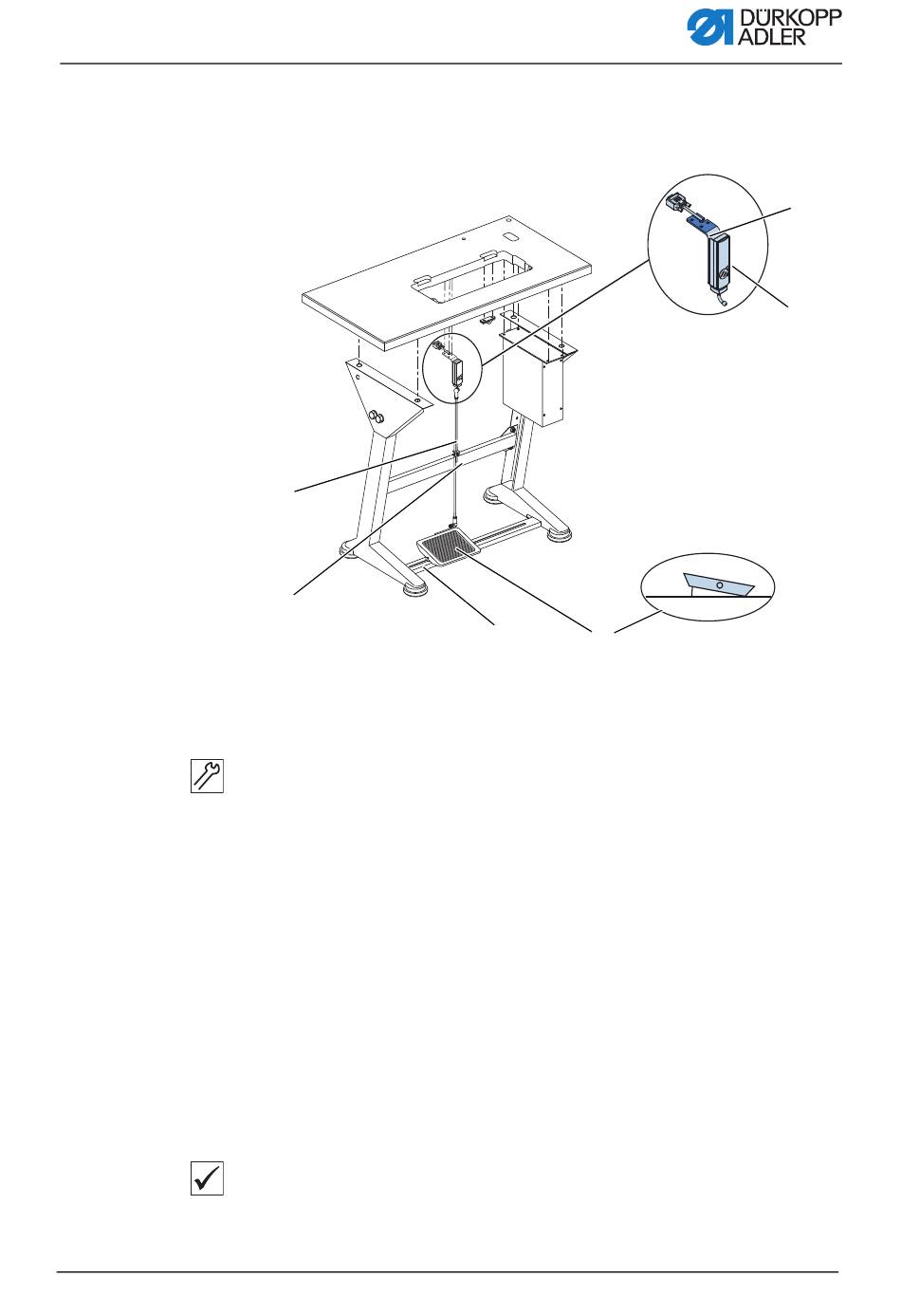

Abb. 77: Pedal und Sollwertgeber montieren
①
②
(1) - Pedal-Gestänge
(2) - Schraube
(3) - Querstrebe
So montieren Sie Pedal und Sollwertgeber:
1.
Pedal (4) auf Querstrebe (3) legen und so ausrichten, dass
die Pedalmitte sich unter der Nadel befindet. Zum Ausrichten
des Pedals ist die Querstrebe mit Langlöchern versehen.
2.
Pedal (4) auf der Querstrebe (3) festschrauben.
3.
Winkel (6) so unter die Tischplatte schrauben, dass das
Pedalgestänge (1) senkrecht vom Sollwertgeber (5) zum
Pedal (4) verläuft.
4.
Sollwertgeber (5) an den Winkel (6) schrauben.
5.
Pedal-Gestänge (1) mit den Kugelpfannen am
Sollwertgeber (5) und am Pedal (4) einhängen.
6.
Pedal-Gestänge (1) auf die richtige Länge ziehen:
Richtige Einstellung
10° Neigung bei entlastetem Pedal (4)
7.
Schraube (2) festschrauben.
③
④
(4) - Pedal
(5) - Sollwertgeber
(6) - Winkel
⑥
⑤
10°
153
