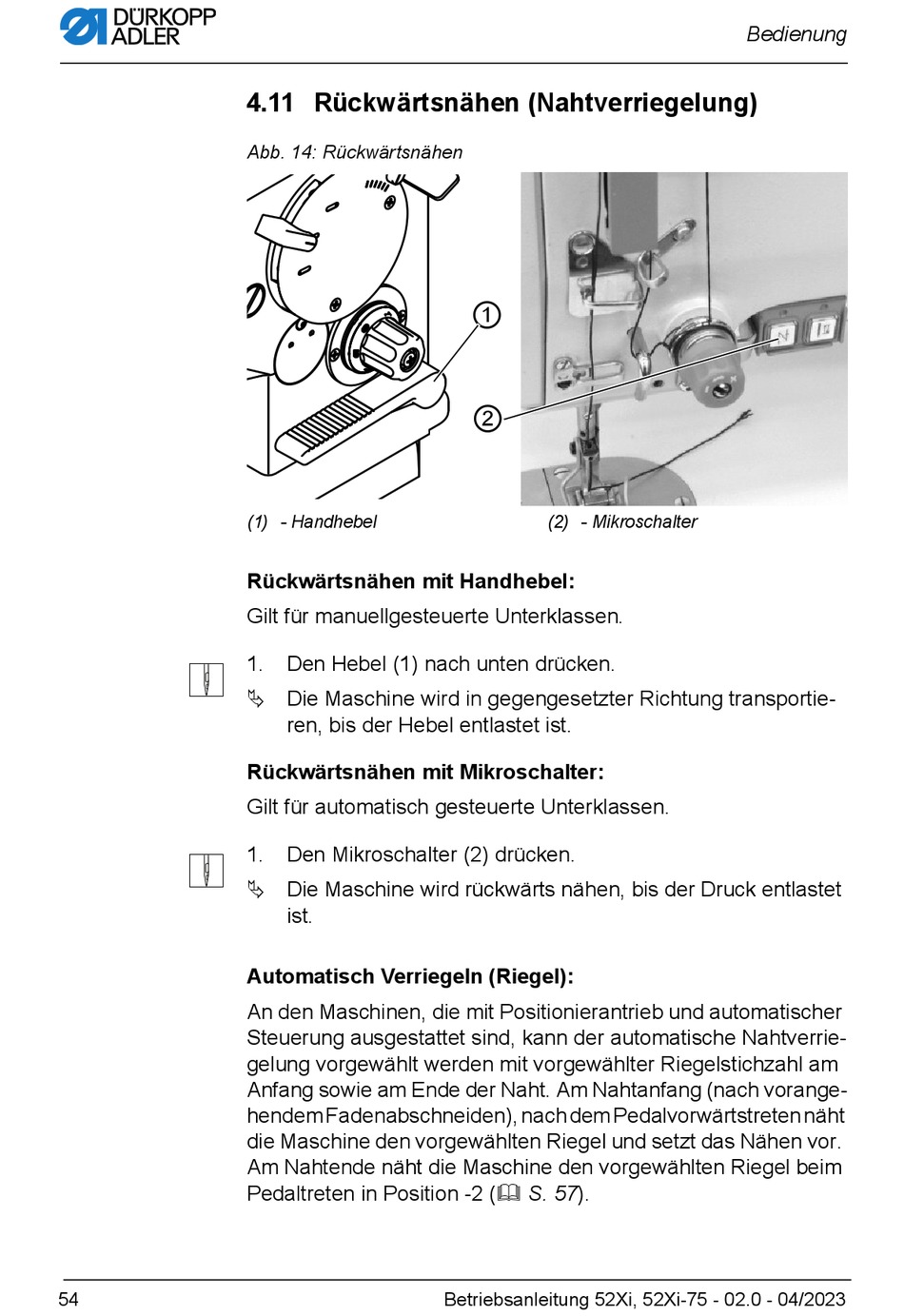

4.11 Rückwärtsnähen (Nahtverriegelung)
Abb. 14: Rückwärtsnähen
(1) - Handhebel
Rückwärtsnähen mit Handhebel:
Gilt für manuellgesteuerte Unterklassen.
1. Den Hebel (1) nach unten drücken.
 Die Maschine wird in gegengesetzter Richtung transportie-
ren, bis der Hebel entlastet ist.
Rückwärtsnähen mit Mikroschalter:
Gilt für automatisch gesteuerte Unterklassen.
1. Den Mikroschalter (2) drücken.
 Die Maschine wird rückwärts nähen, bis der Druck entlastet
ist.
Automatisch Verriegeln (Riegel):
An den Maschinen, die mit Positionierantrieb und automatischer
Steuerung ausgestattet sind, kann der automatische Nahtverrie-
gelung vorgewählt werden mit vorgewählter Riegelstichzahl am
Anfang sowie am Ende der Naht. Am Nahtanfang (nach vorange-
hendem Fadenabschneiden), nach dem Pedalvorwärtstreten näht
die Maschine den vorgewählten Riegel und setzt das Nähen vor.
Am Nahtende näht die Maschine den vorgewählten Riegel beim
Pedaltreten in Position -2 ( S. 57).
①
②
(2) - Mikroschalter
