Tischplatte montieren
Sicherstellen, dass die Tischplatte die notwendige Tragfähigkeit
und Festigkeit aufweist. Wenn Sie die Tischplatte selbst erstellen,
nehmen Sie die Skizze aus dem Anhang ( S. 113), als Vorgabe
für die Bemaßungen.
Zeichnungen zum Aufsetzen der einzelnen Komponenten auf die
Grundplatte finden Sie in v Anhang ( S. 113).

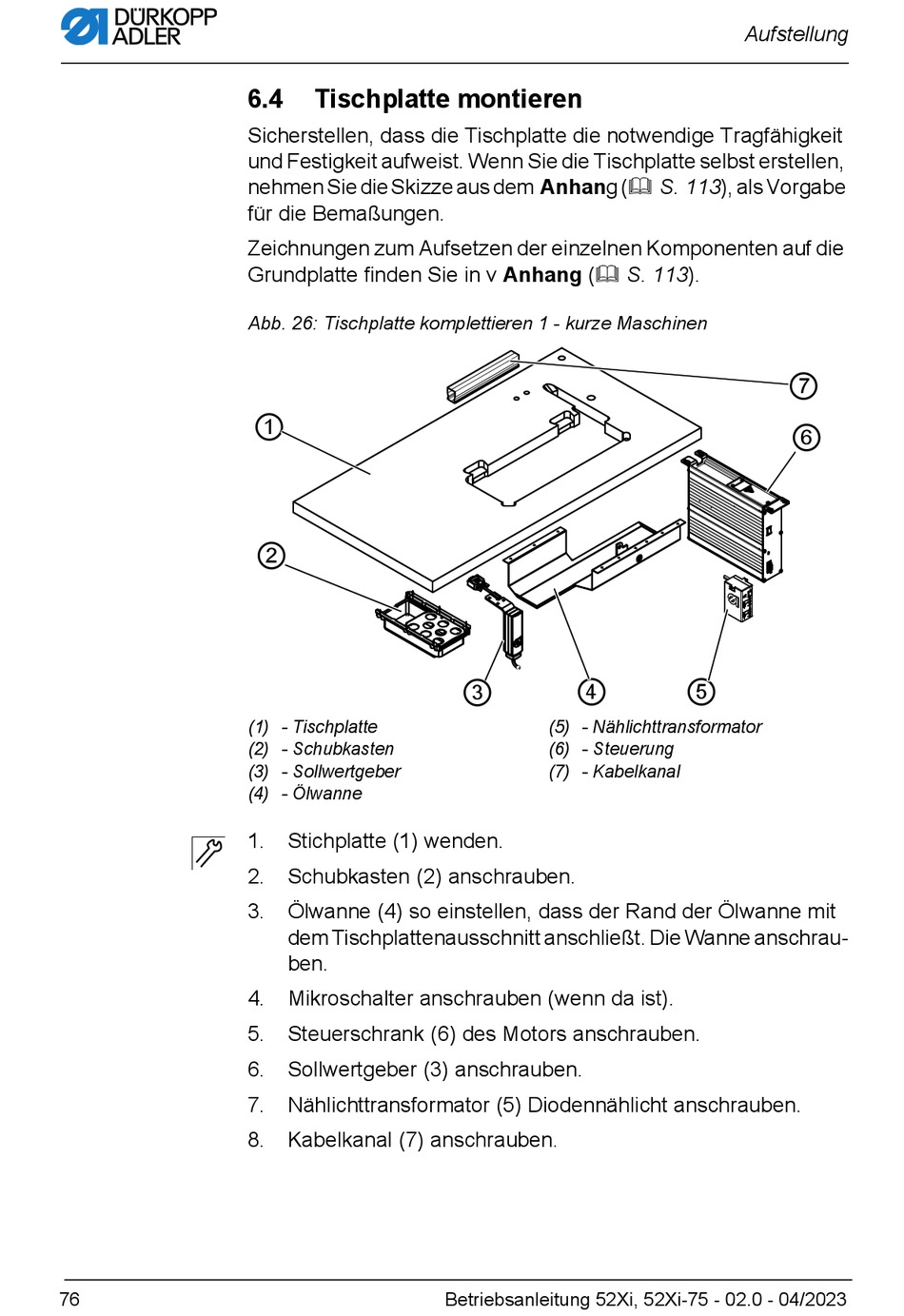

Abb. 26: Tischplatte komplettieren 1 - kurze Maschinen
①
②
(1) - Tischplatte
(2) - Schubkasten
(3) - Sollwertgeber
(4) - Ölwanne
1.
Stichplatte (1) wenden.
2.
Schubkasten (2) anschrauben.
3.
Ölwanne (4) so einstellen, dass der Rand der Ölwanne mit
dem Tischplattenausschnitt anschließt. Die Wanne anschrau-
ben.
4.
Mikroschalter anschrauben (wenn da ist).
5.
Steuerschrank (6) des Motors anschrauben.
6.
Sollwertgeber (3) anschrauben.
7.
Nählichttransformator (5) Diodennählicht anschrauben.
8.
Kabelkanal (7) anschrauben.
④
③
(5) - Nählichttransformator
(6) - Steuerung
(7) - Kabelkanal
