Aufstellung
Betriebsanleitung 52Xi, 52Xi-75 - 02.0 - 04/2023
6.9 Anschlußkabel montieren

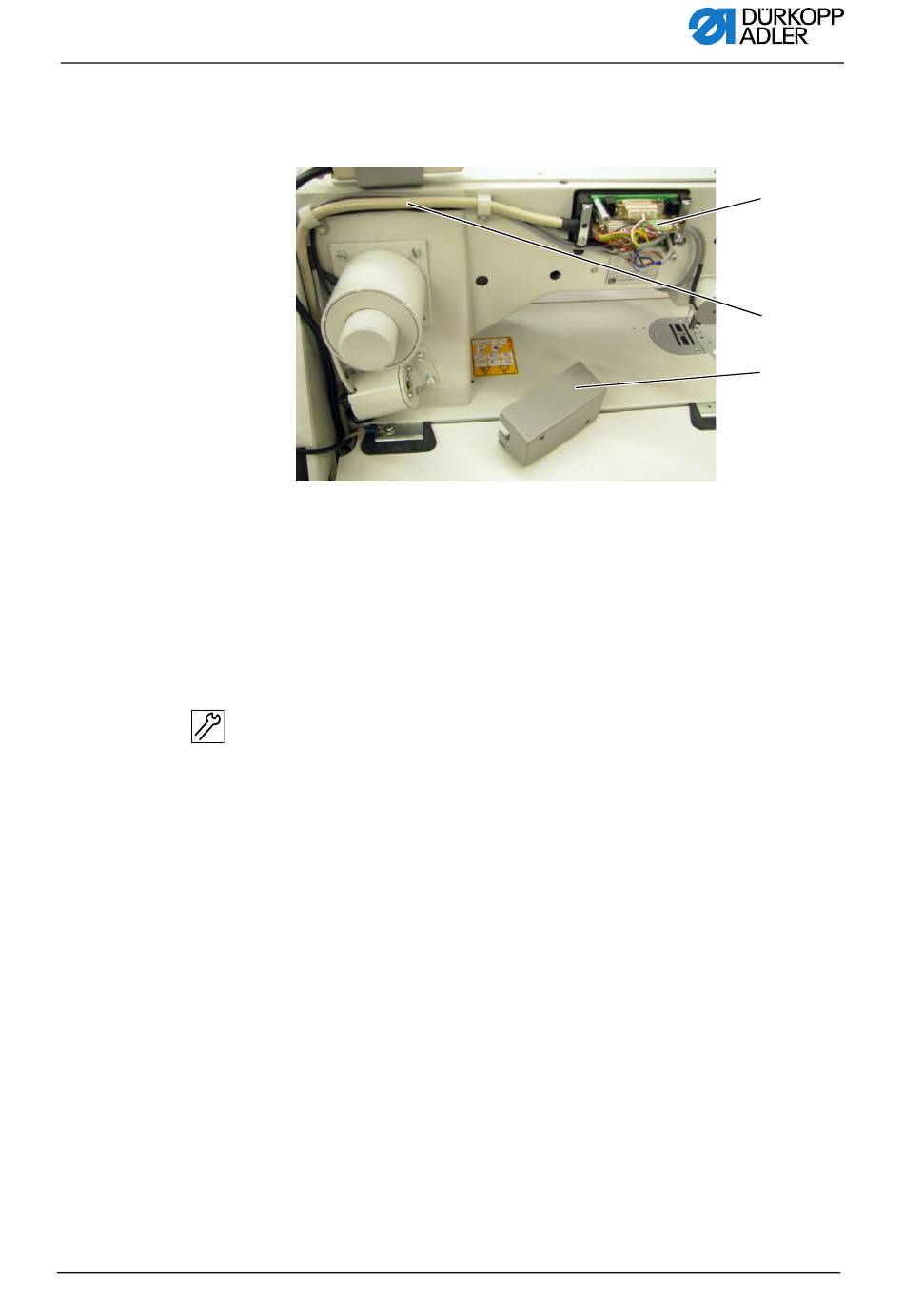

Abb. 35: Anschlußkabel montieren
(1) - Steckverbindung
(2) - Anschlußkabel
Ist die Maschine mit den Positionierantrieb ausgestattet, wird der
Nähmaschineoberteil mittels des Anschlußkabels (2) mit dem
Steuerschrank des Antriebes verbinden. Das Anschlußkabel ist
im Beipack enthält.
1. Deckel (3) des Steuerschranks demontieren.
2. Anschlußkabel (2) gemäß Abbildung einführen.
3. Steckverbindung (1) anschließen.
4. Den Steuerschranksdeckel wieder zurück montieren.
5. Anschlußkabel (2) unter die Tischplatte gemäß Abbildung
durchziehen und an den Steuerschrank des Motors anschlie-
ßen.
(3) - Deckel des Steuerschranks
①
②
③
87
