40
4.3.1
Maschinen 523i, 524i, 525i - Nadelsystem 134

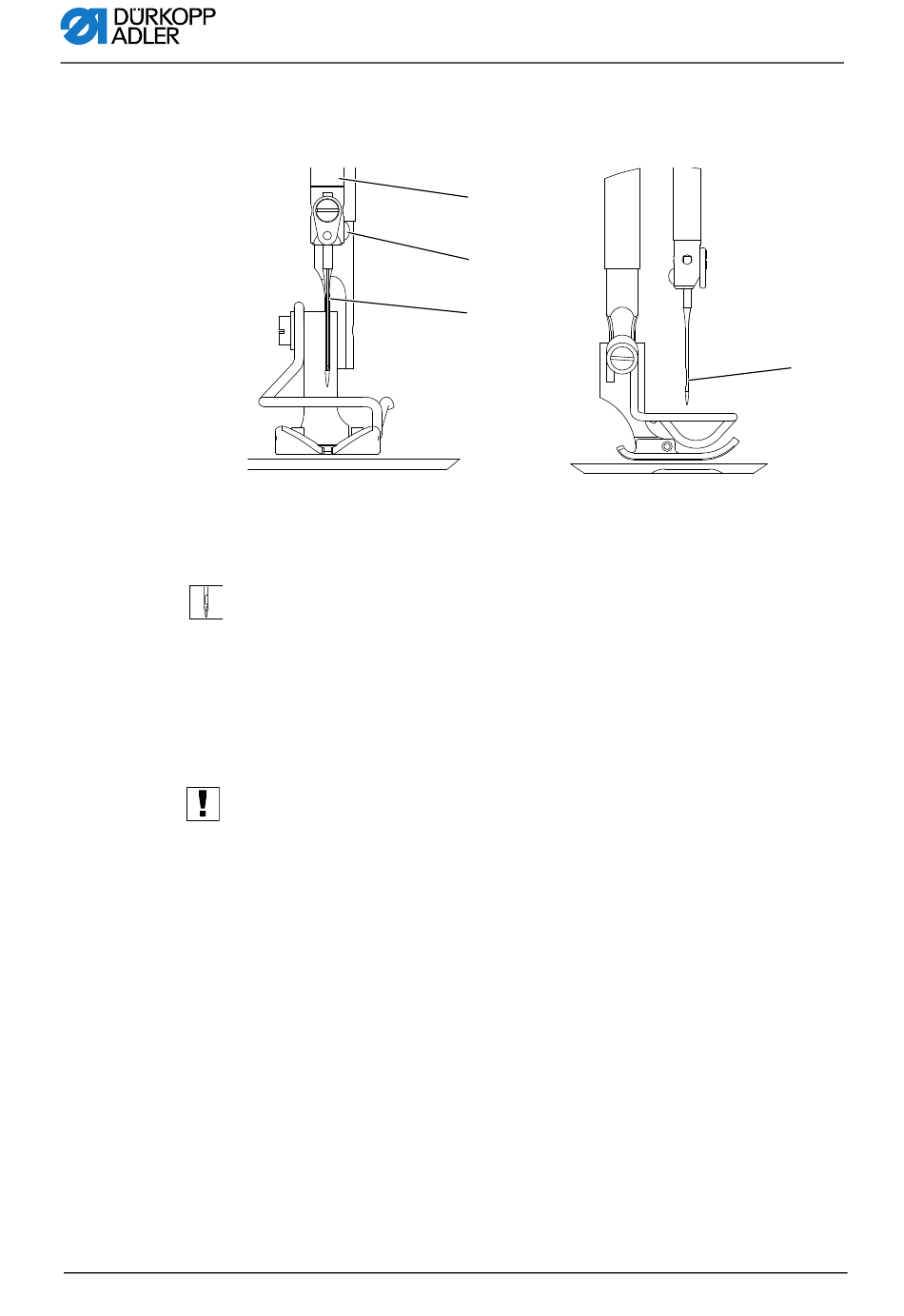

Abb. 2: Nadel einsetzen oder wechseln
(1) - Nadelstange
(2) - Schraube
1.
Handrad drehen, bis die Nadelstange (1) die obere Endposi-
tion erreicht hat.
2.
Schraube (2) lösen.
3.
Nadel (3) nach unten herausziehen.
4.
Neue Nadel bis zum Anschlag in die Bohrung der
Nadelstange (1) einschieben.
Wichtig: Nadel so ausrichten, dass die Hohlkehle (4) zum Greifer
zeigt.
5.
Schraube (2) festschraube.
①
②
③
(3) - Nadel
(4) - Hohlkehle
Betriebsanleitung 52Xi, 52Xi-75 - 02.0 - 04/2023
Bedienung
④
