Messpeak Sortierung

Die Auswahl des/der Peaks entscheidet darüber, welcher Bereich im Signal für die Abstands- bzw. Dickenmessung genutzt wird.
Wechseln Sie in die Materialauswahl, Menü Einstellungen > Messwertaufnahme.
Wechseln Sie als Diagrammtyp FFT.
Wählen Sie zwischen Erster Peak oder Höchster Peak.

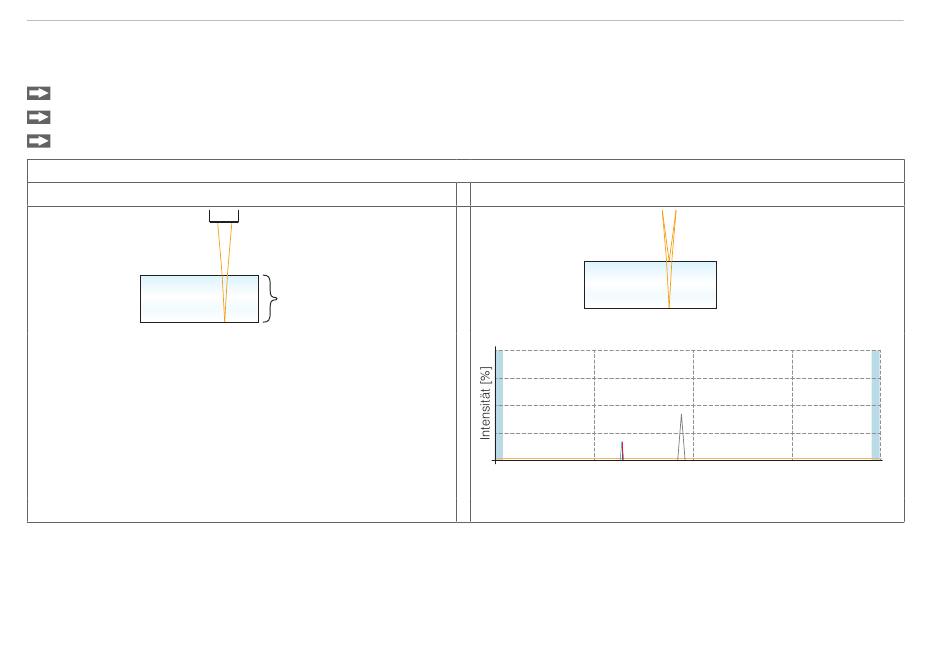

Schicht 1
Das System IMS5400-THxx wertet eine Schicht aus.
Der Peak im FFT-Signal entspricht bereits der Dicke. Die Ent-
scheidung erster oder höchster Peak ist nicht erforderlich.
1) Bei einer Abstandsmessung auf transparente Objekte werden neben den Abstandspeaks auch Dickenpeaks angezeigt, der
Controller wertet diese aber nicht aus. Der Übersichtlichkeit wegen sind Dickenpeaks mit Buchstaben gekennzeichnet
IMS5x00
Controller IMC5400, IMC5600
Dicke
Peak 1
Schicht 1
0 20
Bereich [%]
Der erste Peak wird ausgewertet
Abstand
Peak 1
Peak A 1
Peak 2
40 60 80
