Inbetriebnahme
0 20
Bereich [%]

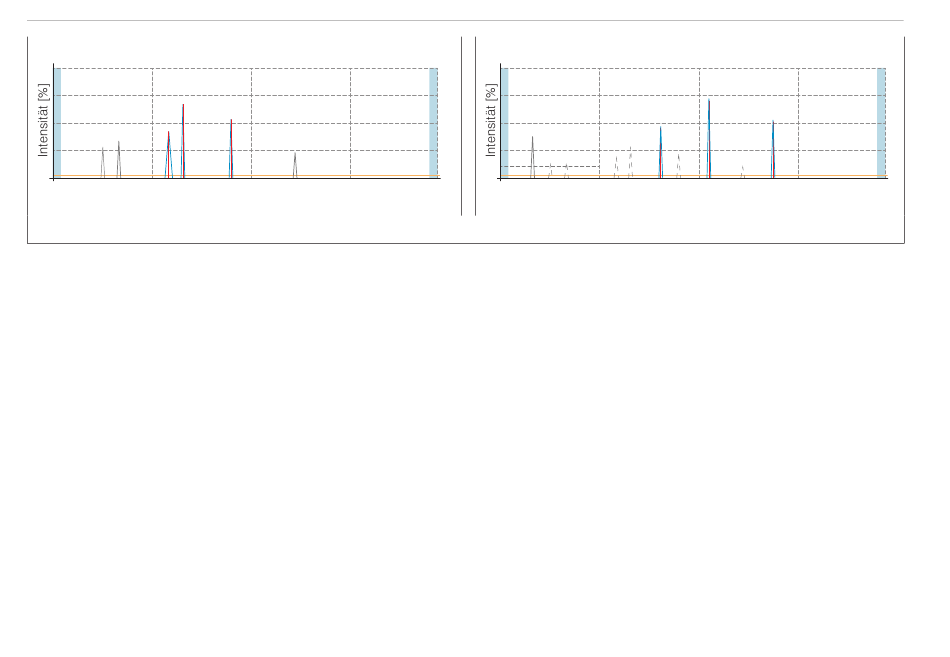

Ab dem höchsten Peak wird ausgewertet, z. B. 3 von 4 Peaks
Die Anzahl der Peaks des FFT-Signals, die zur Auswertung bei Abstands- oder Dickenmessung verwendet werden,
sind separat zu bestimmen, siehe Kap. Anzahl
Bei einem Messobjekt, das aus mehreren transparenten Schichten besteht, ist eine Materialzuweisung pro Schicht
erforderlich, siehe Kap. Materialauswahl.
Bei einer Abstandsmessung ist eine Berechnung der Schichtdicke über die Signalverarbeitung möglich, siehe Be-
triebsanleitung Kap. 7.3.
1) Bei einer Abstandsmessung auf transparente Objekte werden neben den Abstandspeaks auch Dickenpeaks
angezeigt, der Controller wertet diese aber nicht aus. Der Übersichtlichkeit wegen sind Dickenpeaks mit Buchstaben
gekennzeichnet.
i
Diese Funktion wird genutzt, wenn ein Material vor oder zwischen den Nutzpeaks noch kleinere Störpeaks
aufweist, die durch dünne Schichten auf dem Messobjekt verursacht werden. Diese Funktion ist mit Bedacht
einzusetzen und wendet sich ausschließlich an Produktspezialisten.
IMS5x00
40 60
Peaks.
80 0 20 40 60
Bereich [%]
80
