MICRO-EPSILON interferoMETER IMS5400-DS19 Benutzerhandbuch Seite 19

Inbetriebnahme

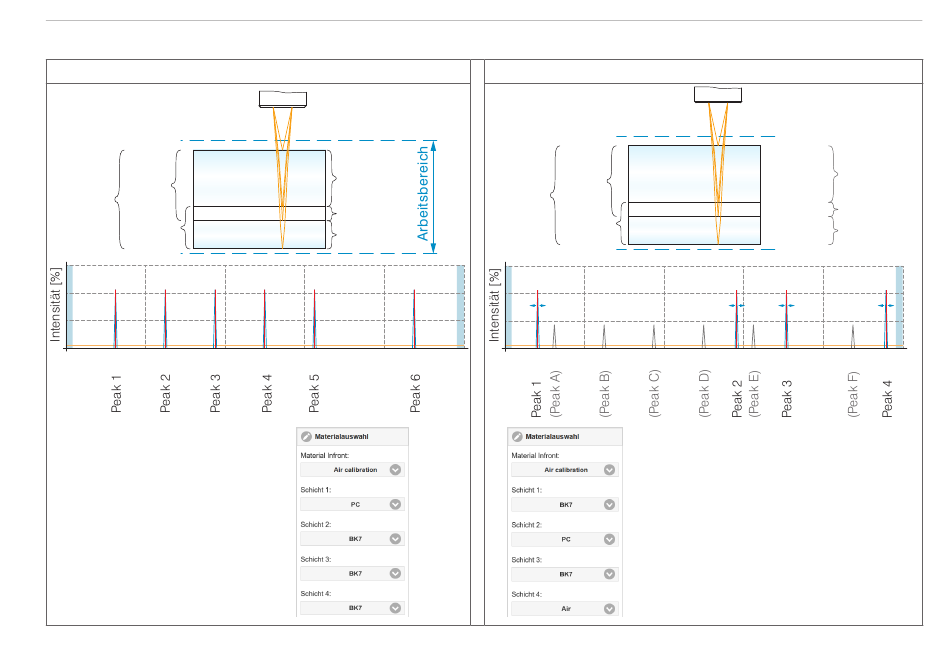

Beispiel für laminiertes Glas aus drei Schichten, Messpeak-Sortierung: Erster, zugehörige Materialauswahl
IMP-TH
BK7
Peak 5
Peak 6
PC
BK7
Peak 3
0 20 40
Schicht 3 ist die Material-
auswahl für die Kombinati-
2
onsschicht von Peak 3.
2) Die Controller IMS5400-
TH45/MP und IMS5400-
TH70/MP werten auch
kombinierte Dicken der
verschiedenen Schichten
aus.
IMS5x00
Dicke
Peak 4
Peak 1
Peak 2
Bereich [%] 60 80
MBA
Peak E
Peak F
Peak C
MBE
100
0 20
Abstand
IMP-DS
Peak 1
BK7
Peak 2
PC
Peak 3
BK7
Peak 4
40 Bereich [%] 60
Dicken von Kombinationsschichten
mit gleichem Material können mit den
Controllern IMS5400-THxx/MP gemessen
werden. Ist eine Trennung der Schichten
nicht möglich oder bestehen die Schich-
ten aus unterschiedlichen Materialien, ist
eine Dickenbestimmung mit den Control-
lern IMS5400-TH/MP und der Signalver-
arbeitung (Rechenprogramme) möglich.
Peak D
Peak A
Peak B
80 100
