Benutzerhandbuch | Verbundregler, Typ AK-PC 551

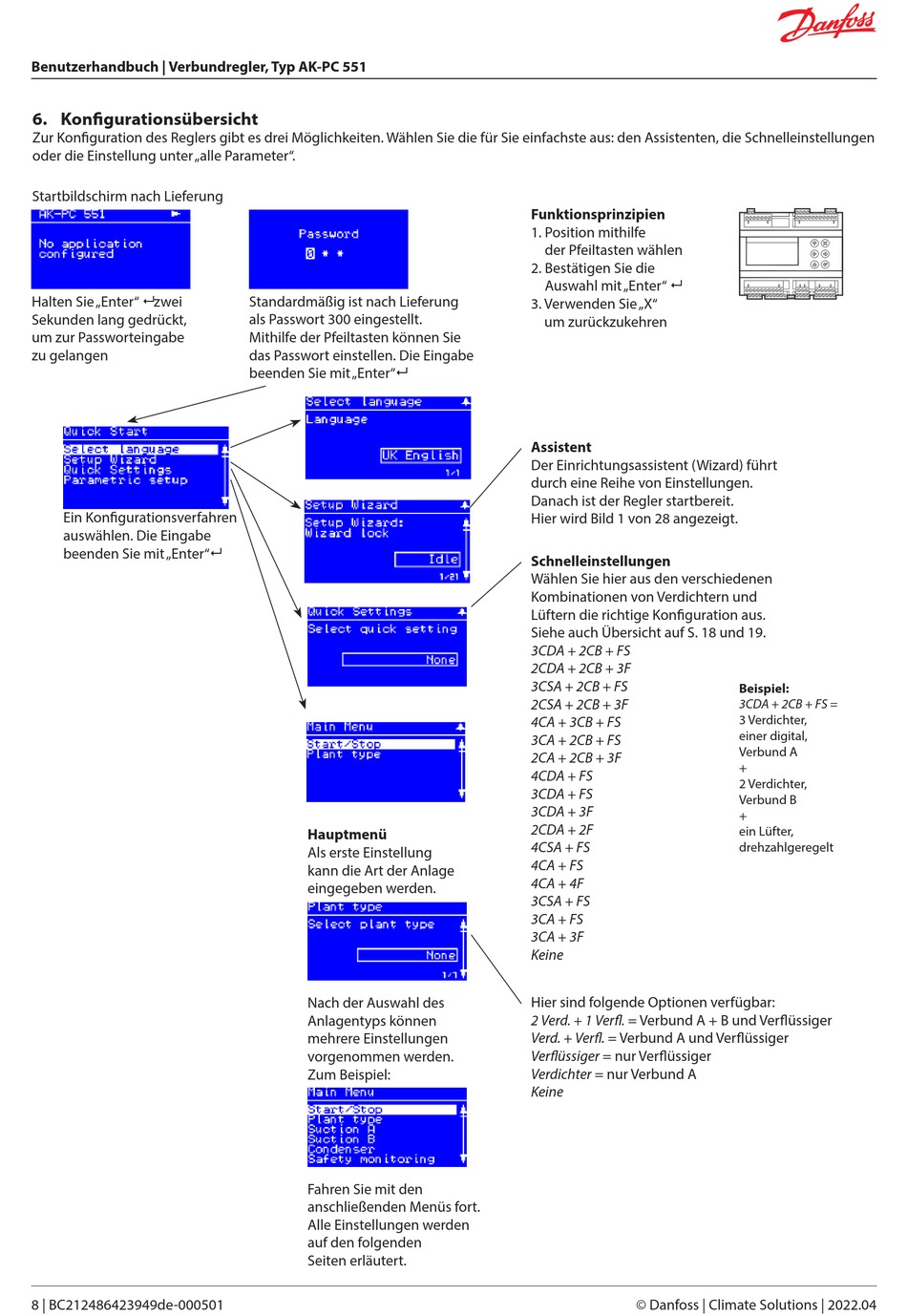

6. Konfigurationsübersicht
Zur Konfiguration des Reglers gibt es drei Möglichkeiten. Wählen Sie die für Sie einfachste aus: den Assistenten, die Schnelleinstellungen
oder die Einstellung unter „alle Parameter".
Startbildschirm nach Lieferung
Halten Sie „Enter" zwei
Sekunden lang gedrückt,
um zur Passworteingabe
zu gelangen
Ein Konfigurationsverfahren
auswählen. Die Eingabe
beenden Sie mit „Enter"
8 | BC212486423949de-000501
Standardmäßig ist nach Lieferung
als Passwort 300 eingestellt.
Mithilfe der Pfeiltasten können Sie
das Passwort einstellen. Die Eingabe
beenden Sie mit „Enter"
Hauptmenü
Als erste Einstellung
kann die Art der Anlage
eingegeben werden.
Nach der Auswahl des
Anlagentyps können
mehrere Einstellungen
vorgenommen werden.
Zum Beispiel:
Fahren Sie mit den
anschließenden Menüs fort.
Alle Einstellungen werden
auf den folgenden
Seiten erläutert.
Funktionsprinzipien
1. Position mithilfe
der Pfeiltasten wählen
2. Bestätigen Sie die
Auswahl mit „Enter"
3. Verwenden Sie „X"
um zurückzukehren
Assistent
Der Einrichtungsassistent (Wizard) führt
durch eine Reihe von Einstellungen.
Danach ist der Regler startbereit.
Hier wird Bild 1 von 28 angezeigt.
Schnelleinstellungen
Wählen Sie hier aus den verschiedenen
Kombinationen von Verdichtern und
Lüftern die richtige Konfiguration aus.
Siehe auch Übersicht auf S. 18 und 19.
3CDA + 2CB + FS
2CDA + 2CB + 3F
3CSA + 2CB + FS
2CSA + 2CB + 3F
4CA + 3CB + FS
3CA + 2CB + FS
2CA + 2CB + 3F
4CDA + FS
3CDA + FS
3CDA + 3F
2CDA + 2F
4CSA + FS
4CA + FS
4CA + 4F
3CSA + FS
3CA + FS
3CA + 3F
Keine
Hier sind folgende Optionen verfügbar:
2 Verd. + 1 Verfl. = Verbund A + B und Verflüssiger
Verd. + Verfl. = Verbund A und Verflüssiger
Verflüssiger = nur Verflüssiger
Verdichter = nur Verbund A
Keine
© Danfoss | Climate Solutions | 2022.04
Beispiel:
3CDA + 2CB + FS =
3 Verdichter,
einer digital,
Verbund A
+
2 Verdichter,
Verbund B
+
ein Lüfter,
drehzahlgeregelt
